SAIL-M12GM12G-12-10U

Cavo per sensori e attuatori, Linea di collegamento, M12 / M12, Numero di poli : 12, 10 m, maschio, diritto - femmina, diritto, Schermato: No, LED: No, Materiale della guaina: PUR, Alogeni: No

N. articolo 1964401000

Caratteristiche

Dati generali per l’ordinazione

Versione	Cavo per sensori e attuatori, Linea di collegamento, M12 / M12, Numero di poli : 12, 10 m, maschio, diritto - femmina, diritto, Schermato: No, LED: No, Materiale della guaina: PUR, Alogeni: No
N. d’ordine	1964401000
Tipo	SAIL-M12GM12G-12-10U
GTIN (EAN)	4032248648801
CPZ	1 Pezzo

Dimensioni e pesi

Peso netto

405 g

Conformità ambientale del prodotto

Stato conformità RoHS	Conforme con esenzione
Esenzione RoHS (se applicabile/nota)	6c
REACH SVHC	Lead 7439-92-1
SCIP	e8d8af70-4c85-4483-bc8c-9bc5b598e2a9

Dati tecnici del cavo

accelerazione	5 m/s²
Alogeni	No
Campo delle temperature, posa fissa	-40...80 °C
Campo delle temperature, posa mobile	-25...80 °C
cicli di piegatura	1 milione
Codifica a colori	giallo rosa rosso / blu Nero grigio / rosa verde bianco blu viola marrone rosso grigio
Colore della guaina	nero
Diametro esterno	5.6 mm ± 0.2 mm
Guaina secondo UL AWM Style	20549 (80 °C / 300 V)
Idoneità all'installazione con catene portacavi	Sì
Irradiazione con legami trasversali	No
Isolamento	PP
Lunghezza cavo configurabile	Sì
Lunghezza del cavo	10 m
Materiale della guaina	PUR
Nucleo secondo UL AWM Style	10493 (80 °C / 300 V)
Numero di poli	12
Raggio di curvatura min., fisso	5 x diametro cavo
Raggio di curvatura min., mobile	10 x diametro cavo
Resistente alle perle di saldatura	No
Resistenza alla torsione	180 °/m
Resistenza alle scintille di saldatura	No
Schermato	No
Sezione del conduttore	0,14 mm²
Velocità	5 m/s

Dati tecnici generali

	PUR
Apertura della chiave	13 mm
Campo di temperatura custodia	-40 … +85 ° C
Cicli di inserimento	≥ 100
Codifica	Codificato A
Coppia di serraggio	M12: 0,8 - 1,2 Nm
Corrente nominale	1,5 A
Filettatura del collegamento	M12 / M12
Grado di lordura	3
Grado di protezione	IP65 IP67 IP68 se avvitato
LED	No
Materiale anello filettato	ottone, nichelato
ponticellato	No
Resistente a urti e vibrazioni secondo	Sezione B
Resistenza contro l'isolamento	10⁸ Ω
Superficie dei contatti	dorata
Tensione nominale	30 V
Versione	maschio, diritto - femmina, diritto

Proprietà elettriche

Corrente nominale	1.5 A
Resistenza contro l'isolamento	10⁸ Ω
Tensione nominale	30 V

Standard generali

Connettori a norma	IEC 61076-2-101
N° Certificato (cULus)	E307231

Norme

Connettori a norma	IEC 61076-2-101
Resistente a urti e vibrazioni secondo	Sezione B

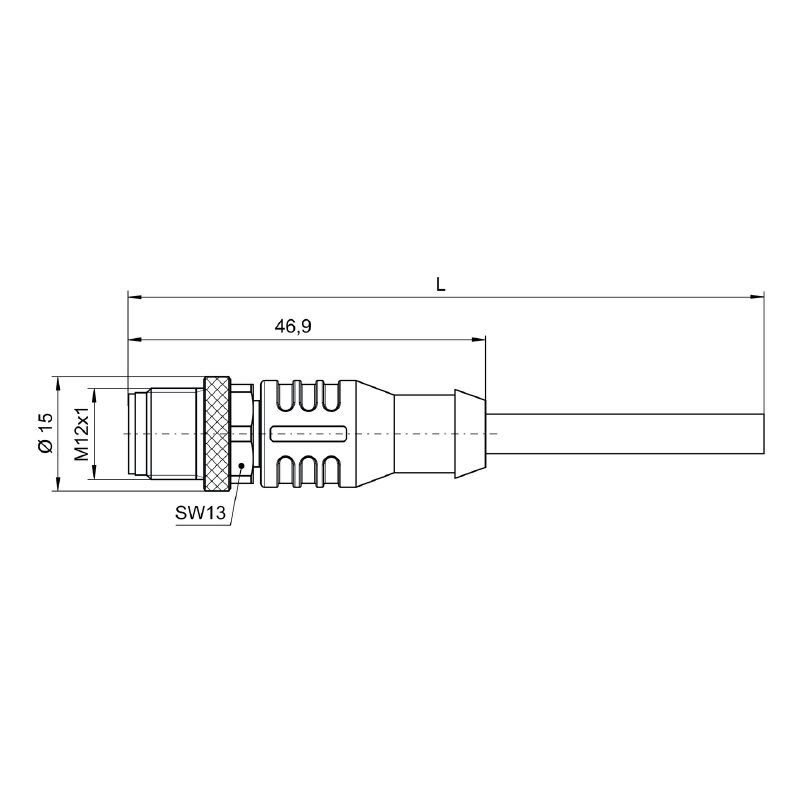

Connettore maschio sx

Spina di collegamento a sinistra

M12, Codificato A, IP67, Contatto maschio, Diritto, Plastica, non schermate

Connettore maschio dx

Spina di collegamento a destra

M12, Codificato A, IP67, Contatto femmina, Diritto, Plastica, non schermate

Download

Eplan Data Portal	[Eplan data](https://dataportal.eplan.com/part-details/WEI.1964401000)
Cataloghi	[Catalogues in PDF-format](LINK/Catalog.html)
Brochure	[FL FIELDWIRING EN](http://download.weidmueller.com/asset/download/file/38293)

Classificazioni

ETIM 6.0	EC001855
ETIM 7.0	EC001855
ETIM 8.0	EC001855
ETIM 9.0	EC001855
ECLASS 9.0	27-06-03-11
ECLASS 9.1	27-06-03-11
ECLASS 10.0	27-06-03-11
ECLASS 11.0	27-06-03-11
ECLASS 12.0	27-06-03-11
ECLASS 13.0	27-06-03-11
ECLASS 14.0	27-06-03-11

Omologazioni

Omologazioni	![CE](/picture/CE.gif) ![CULUS](/picture/CULUS.gif) ![UKCA](/picture/UKCA.gif)
ROHS	Conforme
UL File Number Search	[Sito web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
N° Certificato (cULus)	E307231
