SAIL-M12GM12W-5S1.5U
SAIL-M12GM12W-5S1.5U
Rozměrový výkres
Male, straight
SAIL-M12GM12W-5S1.5U
Rozměrový výkres
Angled socket
SAIL-M12GM12W-5S1.5U
Schéma pólů
M12, pin, A-coded
SAIL-M12GM12W-5S1.5U
Schéma pólů
Socket
SAIL-M12GM12W-5S1.5U
Schéma připojení

SAIL-M12GM12W-5S1.5U

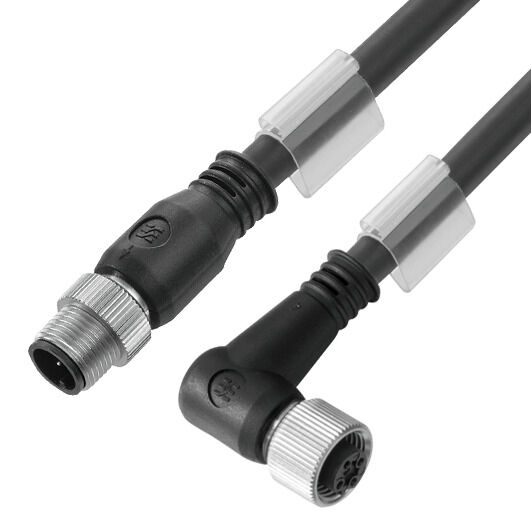

Vedení senzoru/aktoru, Přípojka, M12 / M12, Počet pólů : 5, 1.5 m, pin, rovný – patice 90°, Stíněný: Ano, LED: Ne, Materiál pláště: PUR, Halogen: Ne

ID výrobku 1059540150
Stáhnout datový list Dokumenty ke stažení Technická podpora
Příslušenství 6 Příbuzné výrobky 5
Osvědčení Všeobecné objednací údaje Rozměry a hmotnosti Shoda produktu s prostředím Technické specifikace kabelu Všeobecné technické údaje Elektrické vlastnosti Obecné standardy Standardy Konektor, vlevo Konektor, pravý Obrázky produktů Klasifikace

Osvědčení

Schválení
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/0d1637a4-c7dd-4915-8bc8-4c9de8d8b393/DAP_Master_ICON,w_80,q_80)
ROHS
Shoda
UL File Number Search
[Web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Č. osvědčení (cULus)
E307231

Všeobecné objednací údaje

Verze
Vedení senzoru/aktoru, Přípojka, M12 / M12, Počet pólů : 5, 1.5 m, pin, rovný – patice 90°, Stíněný: Ano, LED: Ne, Materiál pláště: PUR, Halogen: Ne
Číslo objednávky
1059540150
Typ
SAIL-M12GM12W-5S1.5U
GTIN (EAN)
4032248807376
Množství
1 ks

Rozměry a hmotnosti

Čistá hmotnost
100,8 g

Shoda produktu s prostředím

Stav souladu se směrnicí RoHS
V souladu s výjimkou
Výjimka ze směrnice RoHS (je-li použitelné/známo)
6c
REACH SVHC
Lead 7439-92-1
SCIP
1c533b66-fcff-4da5-b89f-fd55fbf5cb55

Technické specifikace kabelu

Barva opláštění
černá
Bez LABS
Ano
Colour coding
modrá
bílá
hnědá
šedá
černá
Cykly ohybu
2 mil.
Délka kabelu
1,5 m
Halogen
Ne
Hydrolýza a odolnost proti mikrobům
Ano
Irradiation crosslinked
Ne
Izolace
PP
Konfigurovatelná délka kabelu
Ne
Materiál pláště
PUR
Odolnost proti šíření ohně
In accordance with UL1581 UL / CUL FT2
v souladu s IEC 60332-2-2
Odolnost vůči olejům
v souladu s IEC 60811:404
Odolné vůči perlám kovu ze svařování
Ne
Poloměr ohybu, min., pohyblivý
10 x průměr kabelu
Poloměr ohybu, min., stacionární
5x průměr kabelu
Počet pólů
5
Průřez jádra
0,34 mm²
Rychlost
200 m/s
Résistance à la torsion
0 °/m
Stíněný
Ano
Teplotní rozpětí, pohyblivé
-25...80 °C
Teplotní rozpětí, stacionární
-40...80 °C
Vhodné pro nosiče kabelů
Ano
Vnější potah v souladu se stylem UL AWM
20549 (80 °C / 300 V)
Vnější průměr
5.7 mm ± 0.2 mm
Welding spark resistance
Ne
Zrychlení
5 m/s²
Žíla v souladu se stylem UL AWM
10493 (80 °C / 300 V)

Všeobecné technické údaje

Cykly zapojování
≥ 100
Hlavní materiál krytu
PUR
Jmenovité napětí
60 V
Jmenovitý proud
4 A
Kódování
A-kódování
LED
Ne
Materiál kroužku se závitem
Tlakově litý zinek
Odpor izolace
108 Ω
Povrch kontaktu
Pozlacené
propojeno můstkem
Ne
Připojovací závit
M12 / M12
Rozsah teplot krytu
-25…+85 °C
Stupeň krytí
IP65
IP66
IP67
IP68
přišroubované
Utahovací moment
M12: 0,8 - 1,2 Nm
Verze
pin, rovný – patice 90°
Závažnost znečištění
3

Elektrické vlastnosti

Jmenovité napětí
60 V
Odpor izolace
108 Ω

Obecné standardy

Standardní konektor
IEC 61076-2-101
Č. osvědčení (cULus)
E307231

Standardy

Standardní konektor
IEC 61076-2-101

Konektor, vlevo

Zástrčka vlevo
M12, A-kódování, IP69, Kontakt samec, přímý, Plast, stíněné

Konektor, pravý

Zástrčka vpravo
M12, A-kódování, IP69, Kontakt samice, S úhlem 90°, Plast, stíněné

Obrázky produktů

Název ilustrace 08
Ideální nástroj: Screwty ® s momentovou funkcí
Podnadpis obrázku-08
Light, securely screwed-in round plug-in connectors. Screwty set DM / VPE: 1 / Order No.: 1920000000 Adapters: M12, M12 F, M8, M8 F

Klasifikace

ETIM 8.0
EC001855
ETIM 9.0
EC001855
ETIM 10.0
EC001855
ECLASS 14.0
27-06-03-11
ECLASS 15.0
27-06-03-11
