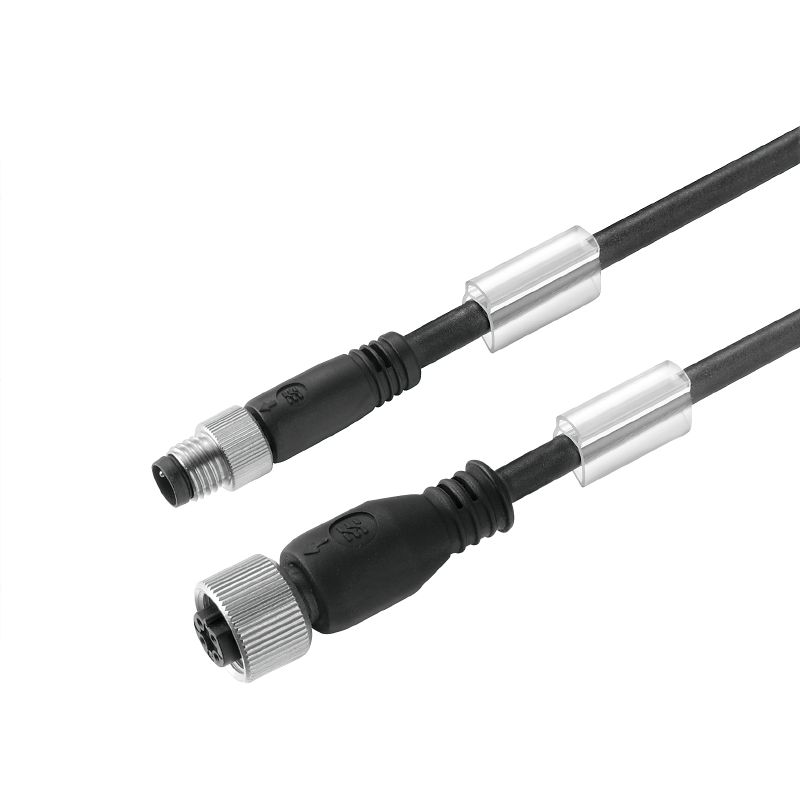

SAIL-M8GM12G-3-3.0V

Cavo per sensori e attuatori, Linea di collegamento, M8 / M12, Numero di poli : 3, 3 m, maschio, diritto - femmina, diritto, Schermato: No, LED: No, Materiale della guaina: PVC, Alogeni: Sì

N. articolo 1938230300

Caratteristiche

Dati generali per l’ordinazione

Versione	Cavo per sensori e attuatori, Linea di collegamento, M8 / M12, Numero di poli : 3, 3 m, maschio, diritto - femmina, diritto, Schermato: No, LED: No, Materiale della guaina: PVC, Alogeni: Sì
N. d’ordine	1938230300
Tipo	SAIL-M8GM12G-3-3.0V
GTIN (EAN)	4032248611843
CPZ	1 Pezzo

Dimensioni e pesi

Peso netto

88,88 g

Conformità ambientale del prodotto

Stato conformità RoHS	Conforme con esenzione
Esenzione RoHS (se applicabile/nota)	6c
REACH SVHC	Lead 7439-92-1
SCIP	1c533b66-fcff-4da5-b89f-fd55fbf5cb55

Dati tecnici del cavo

Alogeni	Sì
Campo delle temperature, posa fissa	-30...80 °C
Campo delle temperature, posa mobile	-5...80 °C
Codifica a colori	marrone blu Nero
Colore della guaina	nero
Diametro esterno	4.5 mm ± 0.2 mm
Guaina secondo UL AWM Style	2464 (80 °C / 300 V)
Idoneità all'installazione con catene portacavi	No
Irradiazione con legami trasversali	No
Isolamento	PVC
Lunghezza cavo configurabile	No
Lunghezza del cavo	3 m
Materiale della guaina	PVC
Numero di poli	3
Resistente alle perle di saldatura	No
Resistenza alla torsione	0 °/m
Resistenza alle scintille di saldatura	No
Schermato	No
Sezione del conduttore	0,25 mm²

Dati tecnici generali

Campo di temperatura custodia	-25…+85 °C
Cicli di inserimento	≥ 100
Codifica	Codificato A
Coppia di serraggio	M8: 0,5 - 0,6 Nm M12: 0,8 - 1,2 Nm
Corrente nominale	4 A
Filettatura del collegamento	M8 / M12
Grado di lordura	3
Grado di protezione	IP65 IP66 IP67 IP68 se avvitato
LED	No
Materiale anello filettato	Pressofusione di zinco
Materiale base della custodia	PUR
ponticellato	No
Resistenza contro l'isolamento	10⁸ Ω
Superficie dei contatti	dorata
Tensione nominale	60 V
Versione	maschio, diritto - femmina, diritto

Proprietà elettriche

Resistenza contro l'isolamento	10⁸ Ω
Tensione nominale	60 V

Standard generali

Connettori a norma

IEC 61076-2-101
IEC 61076-2-104

Norme

Connettori a norma

IEC 61076-2-101
IEC 61076-2-104

Connettore maschio sx

Spina di collegamento a sinistra

M8, IP69, Contatto maschio, Diritto, Plastica, non schermate

Connettore maschio dx

Spina di collegamento a destra

M12, Codificato A, IP69, Contatto femmina, Diritto, Plastica, non schermate

Illustrazione del prodotto

Titolo dell'immagine 03	Disegno quotato
Disegno legenda-03	Male, straight
Titolo dell'immagine 04	Disegno quotato
Disegno legenda-04	Straight socket
Titolo dell'immagine 05	Schema dei poli
Disegno legenda-05	Male
Titolo dell'immagine 06	Schema dei poli
Disegno legenda-06	Socket
Titolo dell'immagine 07	Schema elettrico
Titolo dell'immagine 08	L'utensile ideale: Screwty ^® con funzione di coppia
Disegno legenda-08	Light, securely screwed-in round plug-in connectors. Screwty set DM / VPE: 1 / Order No.: 1920000000 Adapters: M12, M12 F, M8, M8 F

Download

Eplan Data Portal	[Eplan data](https://dataportal.eplan.com/part-details/WEI.1938230300)
Notifica modifica prodotto	[DE - Technische Änderung zu M12 Gewindering mit 6-Kant](https://mdcop.weidmueller.com/mediadelivery/asset/900_88623) [EN - Technical change to M12 nut with additional hexagonal mounting](https://mdcop.weidmueller.com/mediadelivery/asset/900_88624)
Cataloghi	[Catalogues in PDF-format](LINK/Catalog.html)
Brochure	[FL FIELDWIRING EN](http://download.weidmueller.com/asset/download/file/38293) [FL FIELDWIRING EN](http://download.weidmueller.com/asset/download/file/38293)

Classificazioni

ETIM 6.0	EC001855
ETIM 7.0	EC001855
ETIM 8.0	EC001855
ETIM 9.0	EC001855
ECLASS 9.0	27-06-03-11
ECLASS 9.1	27-06-03-11
ECLASS 10.0	27-06-03-11
ECLASS 11.0	27-06-03-11
ECLASS 12.0	27-06-03-11
ECLASS 13.0	27-06-03-11
ECLASS 14.0	27-06-03-11
