SAIL-M8GM8W-4L1.5V
SAIL-M8GM8W-4L1.5V
Disegno quotato
Male, straight
SAIL-M8GM8W-4L1.5V
Disegno quotato
Angled socket
SAIL-M8GM8W-4L1.5V
Schema dei poli
Pin
SAIL-M8GM8W-4L1.5V
Schema dei poli
Socket
SAIL-M8GM8W-4L1.5V
Schema elettrico
SAIL-M8GM8W-4L1.5V
L'utensile ideale: Screwty ® con funzione di coppia
Light, securely screwed-in round plug-in connectors. Screwty set DM / VPE: 1 / Order No.: 1920000000 Adapters: M12, M12 F, M8, M8 F

SAIL-M8GM8W-4L1.5V

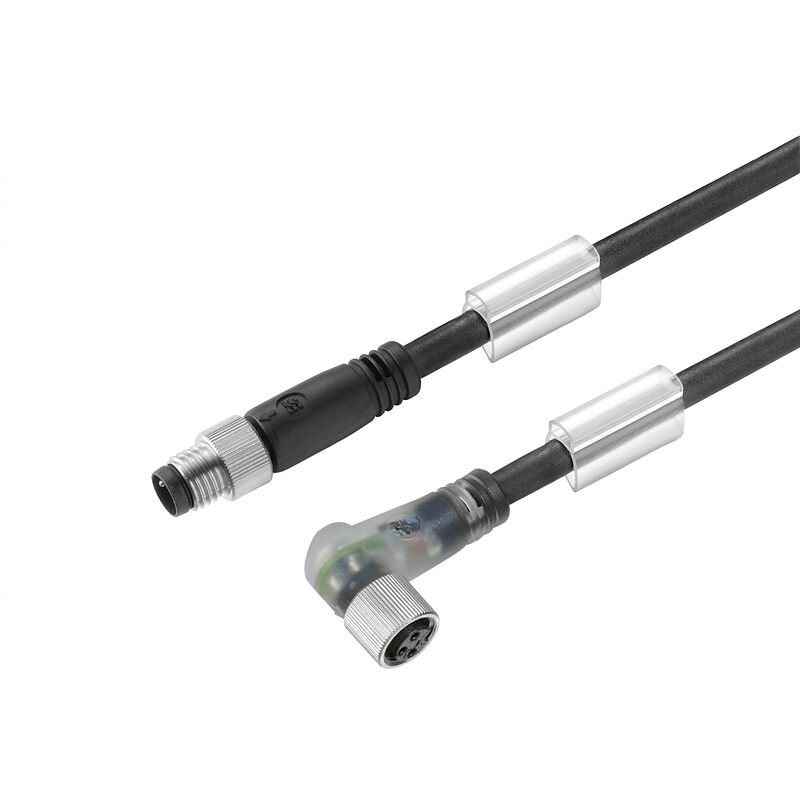

Cavo per sensori e attuatori, Linea di collegamento, M8 / M8, Numero di poli : 4, 1.5 m, maschio, diritto - femmina, angolato, Schermato: No, LED: Sì, Materiale della guaina: PVC, Alogeni: Sì

N. articolo 1927200150
Download foglio dati Download dei prodotti Supporto ingegneristico
Accessori 7 Prodotti correlati 4
Omologazioni Dati generali per l’ordinazione Dimensioni e pesi Conformità ambientale del prodotto Dati tecnici del cavo Dati tecnici generali Proprietà elettriche Standard generali Norme Connettore maschio sx Connettore maschio dx Classificazioni

Omologazioni

Omologazioni
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319222/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319228/-S800/-T1z1mm-S80)
ROHS
Conforme
UL File Number Search
[Sito web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
N° Certificato (cULus)
E307231

Dati generali per l’ordinazione

Versione
Cavo per sensori e attuatori, Linea di collegamento, M8 / M8, Numero di poli : 4, 1.5 m, maschio, diritto - femmina, angolato, Schermato: No, LED: Sì, Materiale della guaina: PVC, Alogeni: Sì
N. d’ordine
1927200150
Tipo
SAIL-M8GM8W-4L1.5V
GTIN (EAN)
4032248575299
CPZ
1  Pezzo

Dimensioni e pesi

Peso netto
57  g

Conformità ambientale del prodotto

Stato conformità RoHS
Conforme con esenzione
Esenzione RoHS (se applicabile/nota)
6c, 7cI
REACH SVHC
Lead 7439-92-1
SCIP
1c533b66-fcff-4da5-b89f-fd55fbf5cb55

Dati tecnici del cavo

Alogeni
Sì
Campo delle temperature, posa fissa
-30...80 °C
Campo delle temperature, posa mobile
-5...80 °C
Codifica a colori
marrone
bianco
blu
Nero
Colore della guaina
nero
Diametro esterno
4.8 mm ± 0.2 mm
Guaina secondo UL AWM Style
2464 (80 °C / 300 V)
Idoneità all'installazione con catene portacavi
No
Irradiazione con legami trasversali
No
Isolamento
PVC
Lunghezza cavo configurabile
No
Lunghezza del cavo
1,5  m
Materiale della guaina
PVC
Numero di poli
4
Resistente alle perle di saldatura
No
Resistenza alla torsione
0  °/m
Resistenza alle scintille di saldatura
No
Schermato
No
Sezione del conduttore
0,25  mm²

Dati tecnici generali

Campo di temperatura custodia
-25…+85 °C
Cicli di inserimento
≥ 100
Codifica
Codificato A
Coppia di serraggio
M8: 0,5 - 0,6 Nm
Corrente nominale
4  A
Filettatura del collegamento
M8 / M8
Grado di lordura
3
Grado di protezione
IP65
IP66
IP67
IP68
se avvitato
LED
Sì
Materiale anello filettato
ottone, nichelato
Materiale base della custodia
PUR
ponticellato
No
Resistenza d'isolamento
108 Ω
Superficie dei contatti
dorata
Tensione nominale
24  V
Versione
maschio, diritto - femmina, angolato

Proprietà elettriche

Resistenza d'isolamento
108 Ω
Tensione nominale
24  V

Standard generali

Connettori a norma
IEC 61076-2-104
N° Certificato (cULus)
E307231

Norme

Connettori a norma
IEC 61076-2-104

Connettore maschio sx

Spina di collegamento a sinistra
M8, IP69, Contatto maschio, Diritto, Plastica, non schermate

Connettore maschio dx

Spina di collegamento a destra
M8, IP69, Contatto femmina, Angolato a 90°, Plastica, LED, non schermate

Classificazioni

ETIM 6.0
EC001855
ETIM 7.0
EC001855
ETIM 8.0
EC001855
ETIM 9.0
EC001855
ETIM 10.0
EC001855
ECLASS 9.0
27-06-03-11
ECLASS 9.1
27-06-03-11
ECLASS 10.0
27-06-03-11
ECLASS 11.0
27-06-03-11
ECLASS 12.0
27-06-03-11
ECLASS 13.0
27-06-03-11
ECLASS 14.0
27-06-03-11
ECLASS 15.0
27-06-03-11
