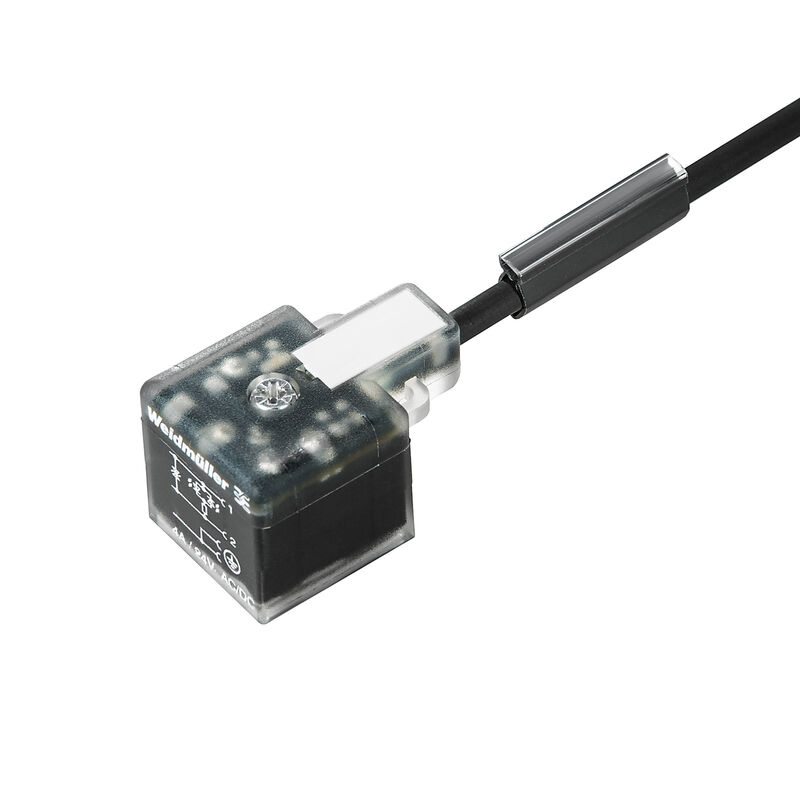

SAIL-VSA-3.0U(0.5)
SAIL-VSA-3.0U(0.5)
Rozměrový výkres
SAIL-VSA-3.0U(0.5)
Detailní výkres
SAIL-VSA-3.0U(0.5)
Schéma připojení

SAIL-VSA-3.0U(0.5)

Kabel ventilu (sestavený), Jeden konec bez konektoru – zásuvka ventilu, Design A (18 mm), Délka kabelu: 3 m, PUR, černá

ID výrobku 1845120300
Stáhnout datový list Technická podpora Výrobky ke stažení
Příbuzné výrobky 10
Osvědčení Všeobecné objednací údaje Rozměry a hmotnosti Shoda produktu s prostředím Technické specifikace kabelu Všeobecné technické údaje Klasifikace

Osvědčení

Schválení
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319222/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319260/-S800/-T1z1mm-S80)
ROHS
Shoda

Všeobecné objednací údaje

Verze
Kabel ventilu (sestavený), Jeden konec bez konektoru – zásuvka ventilu, Design A (18 mm), Délka kabelu: 3 m, PUR, černá
Číslo objednávky
1845120300
Typ
SAIL-VSA-3.0U(0.5)
GTIN (EAN)
4032248358045
Množství
1  ks

Rozměry a hmotnosti

Čistá hmotnost
104,72  g

Shoda produktu s prostředím

Stav souladu se směrnicí RoHS
V souladu bez výjimky
REACH SVHC
No SVHC above 0.1 wt%

Technické specifikace kabelu

Barva opláštění
černá
Délka kabelu
3  m
Halogen
Ne
Materiál pláště
PUR
Počet pólů
3
Průřez jádra
0,5  mm²
Stíněný
Ne
Teplotní rozpětí, pohyblivé
-25...80 °C
Vhodné pro nosiče kabelů
Ano
Vnější průměr
4.6 mm ± 0.2 mm

Všeobecné technické údaje

Jmenovité napětí
24  V
Jmenovitý proud
4  A
Kódování
Design A (18 mm)
LED
Ano
Materiál kontaktu
CuZn
Povrch kontaktu
pocínované
Připojovací závit
Různé
Rozsah teplot krytu
-25…+80 °C
Stupeň krytí
IP67
přišroubované
Verze
Jeden konec bez konektoru – zásuvka ventilu
Všechny zástrčky ventilů jsou usazeny ochrannými obvody
Supresorová dioda

Klasifikace

ETIM 6.0
EC001855
ETIM 7.0
EC001855
ETIM 8.0
EC001855
ETIM 9.0
EC001855
ETIM 10.0
EC001855
ECLASS 9.0
27-06-03-12
ECLASS 9.1
27-06-03-11
ECLASS 10.0
27-06-03-12
ECLASS 11.0
27-06-03-12
ECLASS 12.0
27-06-03-12
ECLASS 13.0
27-06-03-12
ECLASS 14.0
27-06-03-12
ECLASS 15.0
27-06-03-12
