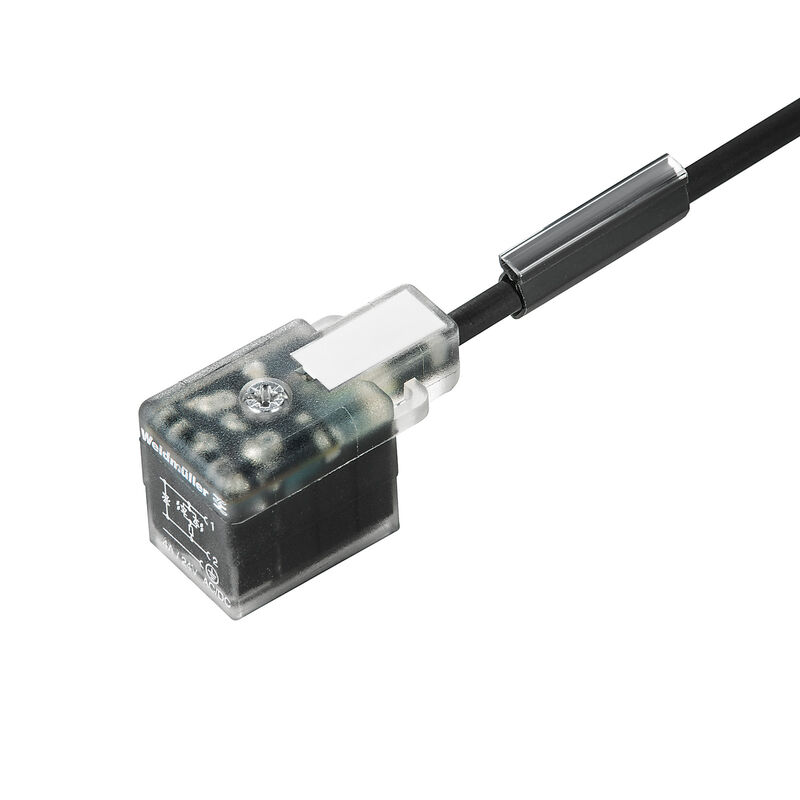

SAIL-VSB-10U
SAIL-VSB-10U
Méretrajz
SAIL-VSB-10U
Póluskiosztás
SAIL-VSB-10U
Kapcsolási rajz

SAIL-VSB-10U

밸브 케이블 (선조립), 커넥터 없는 한쪽 끝 - 밸브 플러그, 산업 디자인 B(11 mm), 케이블 길이: 10 m, PUR, 검정

항목 번호 9457931000
데이터 시트 다운로드 엔지니어링 지원
관련 제품 7
승인 일반 주문 데이터 치수 및 중량 환경 제품 규정 준수 Kábel műszaki adatai Általános műszaki adatok 제품 이미지 분류

승인

Jóváhagyások
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
ROHS
준수

일반 주문 데이터

Változat
밸브 케이블 (선조립), 커넥터 없는 한쪽 끝 - 밸브 플러그, 산업 디자인 B(11 mm), 케이블 길이: 10 m, PUR, 검정
Rendelési szám
9457931000
Típus
SAIL-VSB-10U
GTIN(EAN)
4032248229567
수량
1 items

치수 및 중량

순중량
281,6 g

환경 제품 규정 준수

RoHS megfelelőségi állapot
준수, 예외 미존재
REACH SVHC
0.1 wt% 이상의 SVHC 없음

Kábel műszaki adatai

A következő kábeltartókhoz:
Igen
Csavarási ellenállás
0 °/m
Gyorsulás
5 m/s²
Hajlítási ciklusok
2 millió
Hajlítási sugár, min., mozgó
10 x kábelátmérő
Hajlítási sugár, min., álló
5 x kábelátmérő
Halogén
Nem
Hegesztési szikrákkal szembeni ellenállás
Nem
Hegesztésnek ellenálló
Nem
Kábelhossz
10 m
Köpeny anyaga
PUR
Köpeny színe
검정
Outside diameter
4.6 mm ± 0.2 mm
Pólusok száma
3
Sebesség
200 m/s
Szigetelés
PP
Színkód gyűrű
갈색
파란색
녹색/노란색
Temperature range, moving
-25...80 °C
Temperature range, stationary
-50...80 °C
árnyékolt
아니요
Érkeresztmetszet
0,5 mm²

Általános műszaki adatok

Csatlakozási menet
Egyéb
Ház hőmérsékleti tartománya
-25…+80 °C
Kódolás
B építési forma ipar (11 mm)
LED
예
Meghúzási nyomaték
장착 스크류 M3: 0.4 Nm
Névleges feszültség
24 V
Névleges áram
4 A
Valamennyi szelepcsatlakozó védőáramkörrel ellátott
Zener 다이오드
Változat
커넥터 없는 한쪽 끝 - 밸브 플러그
Védelmi osztály
IP67
스크류된 경우
Érintkező anyaga
CuZn
Érintkező felület
주석 도금

제품 이미지

그림 제목 07
배선도

분류

ETIM 8.0
EC001855
ETIM 9.0
EC001855
ETIM 10.0
EC001855
ECLASS 14.0
27-06-03-12
ECLASS 15.0
27-06-03-12
