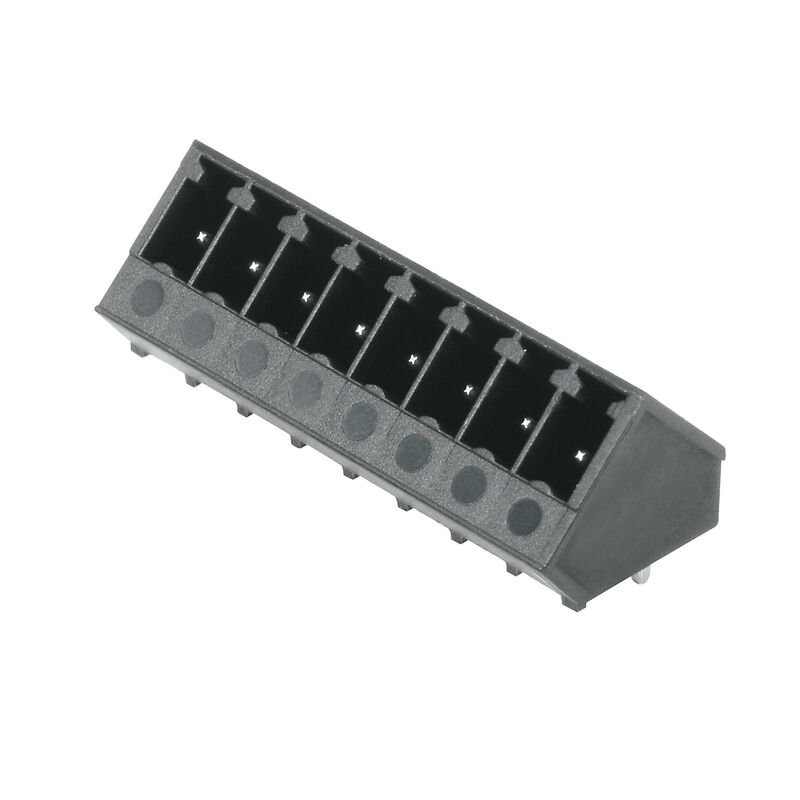

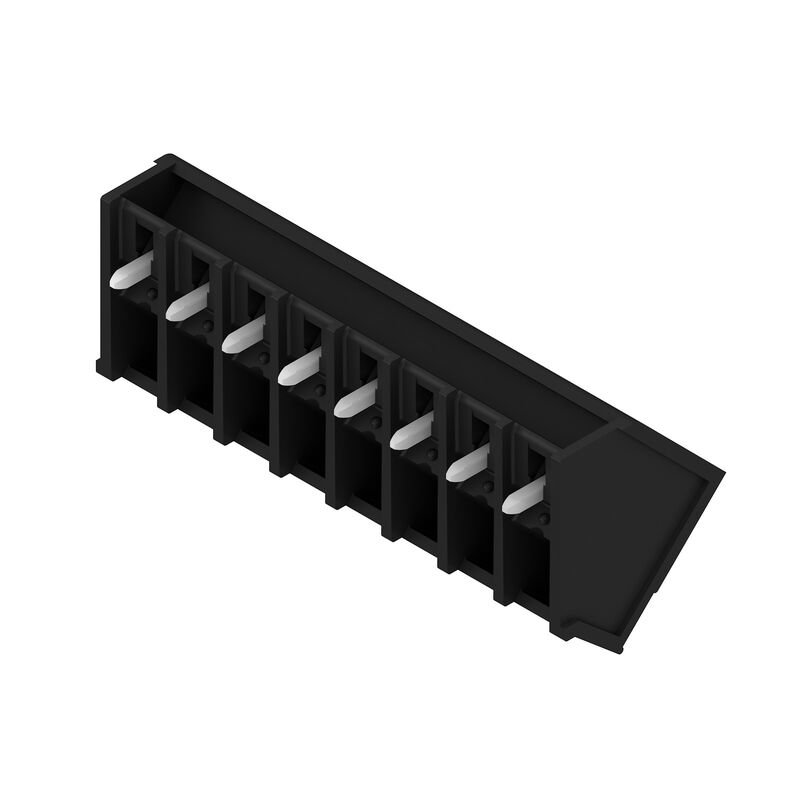

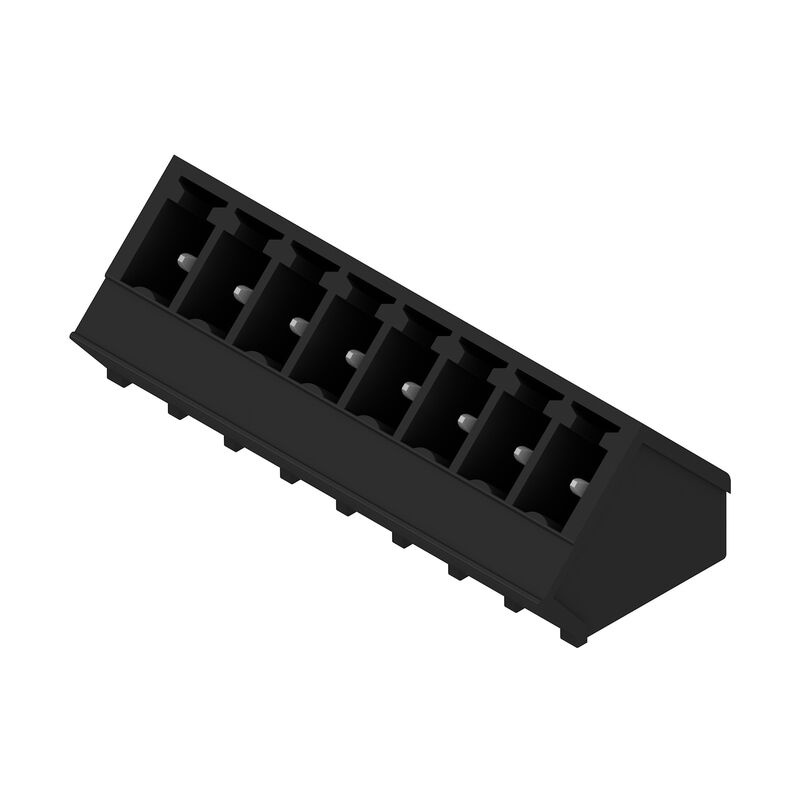

SC-SMT 3.81/08/135G 1.5SN BK BX
Connettore per circuito stampato, Connettore maschio, chiuso lateralmente, Collegamento a saldare THT/THR, 3.81 mm, Numero di poli: 8, 135°, Lunghezza spina a saldare (l): 1.5 mm, stagnato, nero, Box
N. articolo
1977990000
Caratteristiche
| Versione | Connettore per circuito stampato, Connettore maschio, chiuso lateralmente, Collegamento a saldare THT/THR, 3.81 mm, Numero di poli: 8, 135°, Lunghezza spina a saldare (l): 1.5 mm, stagnato, nero, Box |
| N. d’ordine | 1977990000 |
| Tipo | SC-SMT 3.81/08/135G 1.5SN BK BX |
| GTIN (EAN) | 4032248685578 |
| CPZ | 50 Pezzo |
| Parametri prodotto |
IEC: 320 V / 17.5 A UL: 300 V / 11 A |
| Imballaggio | Box |
| Profondità | 13,1 mm |
| Profondità (pollici) | 0,516 inch |
| Posizione verticale | 12,5 mm |
| Altezza (pollici) | 0,492 inch |
| Altezza minima | 11 mm |
| Larghezza | 31,87 mm |
| Larghezza (pollici) | 1,255 inch |
| Peso netto | 2,86 g |
| Stato conformità RoHS | Conforme senza esenzione |
| REACH SVHC | No SVHC above 0.1 wt% |
| Famiglia prodotti | OMNIMATE Signal - Serie BC/SC 3.81 |
| Tipo di collegamento | Collegamento al circuito stampato |
| Montaggio su circuito stampato | Collegamento a saldare THT/THR |
| Passo in mm (P) | 3,81 mm |
| Passo in pollici (P) | 0,15 " |
| Angolo di uscita | 135° |
| Numero di poli | 8 |
| Numero di codoli a saldare per polo | 1 |
| Lunghezza spina a saldare (l) | 1,5 mm |
| Tolleranza della lunghezza del codolo a saldare | 0 / -0,02 mm |
| Dimensioni del codolo a saldare |
d = 1,0 mm
ottagonale |
| Dimensioni del codolo a saldare = tolleranza d | 0 / -0,03 mm |
| Diametro foro di equipaggiamento (D) | 1,3 mm |
| Tolleranza diametro di equipaggiamento (D) | + 0,1 mm |
| Diametro esterno del pad di saldatura | 2,1 mm |
| Diametro del foro della sagoma | 1,9 mm |
| L1 in mm | 26,67 mm |
| L1 in pollici | 1,05 " |
| quantità di file | 1 |
| Numero di serie di poli | 1 |
| Protezione da contatto accidentale DIN VDE 57 106 | sicurezza per le dita a connettore non innestato/per il dorso della mano a connettore innestato |
| Protezione da contatto accidentale secondo DIN VDE 0470 | IP 20 innestato / IP 10 non innestato |
| Resistenza di passaggio | ≤5 mΩ |
| Codificabile | Sì |
| Materiale isolante | LCP GF |
| Colori | nero |
| Tabella dei colori (simile) | RAL 9011 |
| Gruppo materiali isolanti | IIIa |
| Comparative Tracking Index (CTI) | ≥ 175 |
| Moisture Level (MSL) | 1 |
| Classe d'infiammabilità UL 94 | V-0 |
| Materiale dei contatti | Lega in rame |
| Superficie dei contatti | stagnato |
| Temperatura di magazzinaggio, min. | -40 °C |
| Temperatura di magazzinaggio, max. | 70 °C |
| Temperatura d'esercizio , min. | -50 °C |
| Temperatura d'esercizio , max. | 120 °C |
| Campo della temperatura di montaggio, min. | -25 °C |
| Campo della temperatura di montaggio, max. | 120 °C |
| Testato secondo lo standard |
IEC 60664-1
IEC 61984 |
| Corrente di dimensionamento, numero minimo di poli (Tu=20 °C) | 17,5 A |
| Corrente di dimensionamento, numero massimo di poli (Tu=20 °C) | 17,1 A |
| Corrente di dimensionamento, numero minimo di poli (Tu=40 °C) | 17,5 A |
| Corrente di dimensionamento, numero massimo di poli (Tu = 40°C) | 17,5 A |
| Tensione di dimensionamento con classe di sovratensione/grado di lordura II/2 | 320 V |
| Tensione di dimensionamento con classe di sovratensione/grado di lordura III/2 | 160 V |
| Tensione nominale con classe di sovratensione/grado di lordura III/3 | 160 V |
| Tensione di dimensionamento con classe di sovratensione/grado di lordura II/2 | 2,5 kV |
| Tensione di dimensionamento con classe di sovratensione/grado di lordura III/2 | 2,5 kV |
| Sovratensione nominale con classe di sovratensione/grado di lordura III/3 | 2,5 kV |
| Portata transitoria | 3 x 1s mit 76 A |
| Istituto (CSA) | CSA |
| N° certificato (CSA) | 200039-1121690 |
| Tensione nominale (Gruppo B / CSA) | 300 V |
| Corrente nominale (Gruppo B / CSA) | 11 A |
| Riferimento ai valori di omologazione | Le specifiche indicano i valori massimi, per i dettagli fare riferimento al certificato di conformità. |
| Istituto (cURus) | CURUS |
| N° certificato (cURus) | E60693 |
| Tensione nominale (Gruppo B / UL 1059) | 300 V |
| Tensione nominale (Gruppo D / UL 1059) | 300 V |
| Corrente nominale (Gruppo B / UL 1059) | 11 A |
| Corrente nominale (Gruppo D / UL 1059) | 11 A |
| Riferimento ai valori di omologazione | Le specifiche indicano i valori massimi, per i dettagli fare riferimento al certificato di conformità. |
| Imballaggio | Box |
| Lunghezza VPE | 50 mm |
| Larghezza VPE | 75 mm |
| Altezza VPE | 105 mm |
| Conformità IPC | Conformità: i prodotti sono sviluppati, prodotti e forniti secondo standard e normative internazionali riconosciuti, sono conformi alle caratteristiche indicate nel foglio dati e soddisfano le caratteristiche decorative in accordo con IPC-A-610 "Classe 2". Ulteriori richieste relative al prodotto potranno essere valutate su richiesta. |
| Note |
• Altre varianti su richiesta • Corrente nominale relativa alla sezione nominale e al numero min. di poli • I dati di dimensionamento si riferiscono ai singoli componenti. Per le distanze in aria e superficiali rispetto agli altri componenti, fare riferimento alle relative norme in funzione dell'applicazione. • P su disegno = passo • In conformità alla norma IEC 61984, i connettori OMNIMATE sono connettori senza potere di interruzione (COC). Durante l'uso designato non è consentito innestare o disinnestare connettori sotto tensione o sotto carico • Stoccaggio a lungo termine del prodotto con una temperatura media di 50 °C e un’umidità massima del 70 %, 36 mesi |
