SCDV 3.81/22/180G 3.2SN OR BX

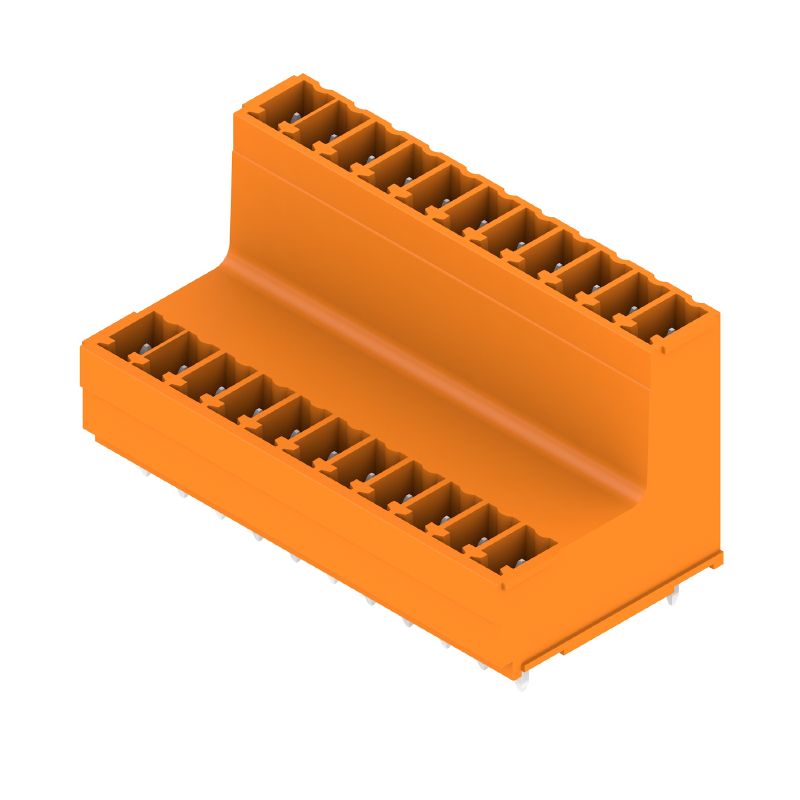

Zdjęcie produktu
SCDV 3.81/22/180G 3.2SN OR BX
Zdjęcie produktu
SCDV 3.81/22/180G 3.2SN OR BX
Rysunek wymiarowany

SCDV 3.81/22/180G 3.2SN OR BX

Złącze wtykowe do druku, Listwa męska, zamknięte z boku, Połączenie lutowane THR, 3.81 mm, Liczba biegunów: 22, 180°, Długość kołka lutowniczego (l): 3.2 mm, cynowana, pomarańczowy, skrzynia

Nr. produktu 1034580000
Pobierz kartę katalogową Wsparcie inżynieryjne Pobieranie produktów
Produkty pokrewne 11
Dopuszczenia Ogólne dane zamówieniowe Wymiary i masa Zgodność produktu z wymogami środowiska naturalnego Specyfikacje systemu Dane materiałowe Dane znamionowe wg IEC Dane znamionowe wg CSA Dane znamionowe wg UL 1059 Opakowanie Ważna informacja Klasyfikacje

Dopuszczenia

ROHS
Zgodny

Ogólne dane zamówieniowe

Wersja
Złącze wtykowe do druku, Listwa męska, zamknięte z boku, Połączenie lutowane THR, 3.81 mm, Liczba biegunów: 22, 180°, Długość kołka lutowniczego (l): 3.2 mm, cynowana, pomarańczowy, skrzynia
Nr zam.
1034580000
Typ
SCDV 3.81/22/180G 3.2SN OR BX
GTIN (EAN)
4032248763405
CPZ
50 szt.
parametry produktu
IEC: 320 V / 17.5 A
UL: 300 V / 11 A
opakowanie
skrzynia

Wymiary i masa

Głębokość
22,7 mm
Głębokość (cale)
0,894 inch
Wysokość
25,1 mm
Wysokość (cale)
0,988 inch
Najmniejsza wysokość montażu
21,9 mm
Szerokość
43,3 mm
Szerokość (cale)
1,705 inch
Net weight
11,56 g

Zgodność produktu z wymogami środowiska naturalnego

RoHS Compliance Status
Zgodne, bez wyłączenia
REACH SVHC
Bez SVHC powyżej 0,1 wt%

Specyfikacje systemu

Rodzina produktów
OMNIMATE Signal - seria BC/SC 3.81
Rodzaj przyłącza
Przyłącze dla obwodu drukowanego
montaż na płytce drukowanej
Połączenie lutowane THR
Raster w mm (P)
3,81 mm
Raster w calach (P)
0,15 "
kąt odejścia
180°
Liczba biegunów
22
liczba kołków lutowanych na biegun
1
Długość kołka lutowniczego (l)
3,2 mm
Tolerancja długości kołka lutowniczego
+0,02 / -0,2 mm
Dimensioni del codolo a saldare
d = 1,0 mm
ośmiokątny
Wymiary kołka lutowniczego = d tolerancja
0 / -0,03 mm
Diamètre du trou d'implantation (D)
1,2 mm
Tolerancja średnicy otworu oczka lutowniczego (D)
+ 0,1 mm
L1 in mm
38,1 mm
L1 w calach
1,5 "
Liczba rzędów
2
liczba rzędów z biegunami
2
zabezpieczenie przed dotykiem wg DIN VDE 57 106
zabezpieczony przed dotknięciem palcami w stanie niewetkniętym/ dłonią w stanie wetkniętym
zabezpieczenie przed dotykiem wg DIN VDE 0470
IP 20 w stanie wetkniętym/ IP 10 w stanie niewetkniętym
Rezystancja skrośna
≤5 mΩ
element kodowany
Tak
Siła wtykania/biegun, maks.
7,5 N
Siła ciągnięcia / biegun, maks.
5,5 N

Dane materiałowe

Insulating material
PA GF
Barevný
pomarańczowy
Colour chart (similar)
RAL 2000
Grupo de materiales aislantes
II
Comparative Tracking Index (CTI)
≥ 550
Klasa palności wg UL 94
V-0
Contact material
stop miedzi
Contact surface
cynowana
Temperatura magazynowania, min.
-40 °C
Temperatura magazynowania, max.
70 °C
Temperatura pracy, min.
-50 °C
Temperatura pracy, max.
120 °C
Zakres temperatur montaż, min.
-25 °C
Zakres temperatur montaż, max.
120 °C

Dane znamionowe wg IEC

przetestowane zgodnie z normą
IEC 60664-1
IEC 61984
Rated current, min. number of poles (Tu=20°C)
17,5 A
Rated current, min. number of poles (Tu=40°C)
17 A
Tensione di dimensionamento con classe di sovratensione/grado di lordura II/2
320 V
Tensione di dimensionamento con classe di sovratensione/grado di lordura III/2
160 V
Rated voltage for surge voltage class / pollution degree III/3
160 V
Tensione di dimensionamento con classe di sovratensione/grado di lordura II/2
2,5 kV
Tension de choc nominale pour classe de surtension/Degré de pollution III/2
2,5 kV
Rated impulse voltage for surge voltage class/ contamination degree III/3
2,5 kV
Short-time withstand current resistance
3 x 1s z 76 A

Dane znamionowe wg CSA

Napięcie znamionowe (grupa użytkowa B / CSA)
300 V
Napięcie znamionowe (grupa użytkowa D / CSA)
300 V
Prąd znamionowy (grupa użytkowa B / CSA)
11 A
Prąd znamionowy (grupa użytkowa D / CSA)
10 A

Dane znamionowe wg UL 1059

Napięcie znamionowe (grupa użytkowa B / UL 1059)
300 V
Tensione nominale (Gruppo D / UL 1059)
300 V
Corrente nominale (Gruppo B / UL 1059)
11 A
Prąd znamionowy (grupa użytkowa D / UL 1059)
10 A

Opakowanie

opakowanie
skrzynia
Długość VPE
26 mm
Szerokość VPE
250 mm
Wysokość VPE
280 mm

Ważna informacja

IPC conformity
Zgodność: produkty są projektowane, wytwarzane oraz dostarczane zgodnie z uznanymi normami międzynarodowymi, właściwości produktów są zgodne z gwarantowanymi w karcie katalogowej lub ich jakość wykonania jest zgodna z wymogami klasy 2 wg IPC-A-610. Na życzenie mogą być ocenione dalsze wymagania dotyczące produktów.
Notes
  • Dodatkowe warianty na specjalne zamówienie
  • Prąd znamionowy przy nominalnym przekroju i min. liczbie biegunów.
  • Dane pomiarowe odnoszą się do danego elementu Odcinki powietrzne i pełzające do innych elementów należy kształtować odpowiednio do obowiazujących w danym przypadku norm użytkowych.
  • Symbol P na rysunkach oznacza raster
  • Zgodnie z normą IEC 61984, złącza OMNIMATE są złączami bez zdolności wyłączania (COC). Podczas stosowania zgodnie z przeznaczeniem złącza nie mogą być włączane ani wyłączane pod napięciem ani w obciążeniem
  • Długoterminowe składowanie produktu przy średniej temperaturze 50°C i maksymalnej wilgotności 70%, 36 miesięcy
    •

    Klasyfikacje

    ETIM 8.0
    EC002637
    ETIM 9.0
    EC002637
    ETIM 10.0
    EC002637
    ECLASS 14.0
    27-46-02-01
    ECLASS 15.0
    27-46-02-01
