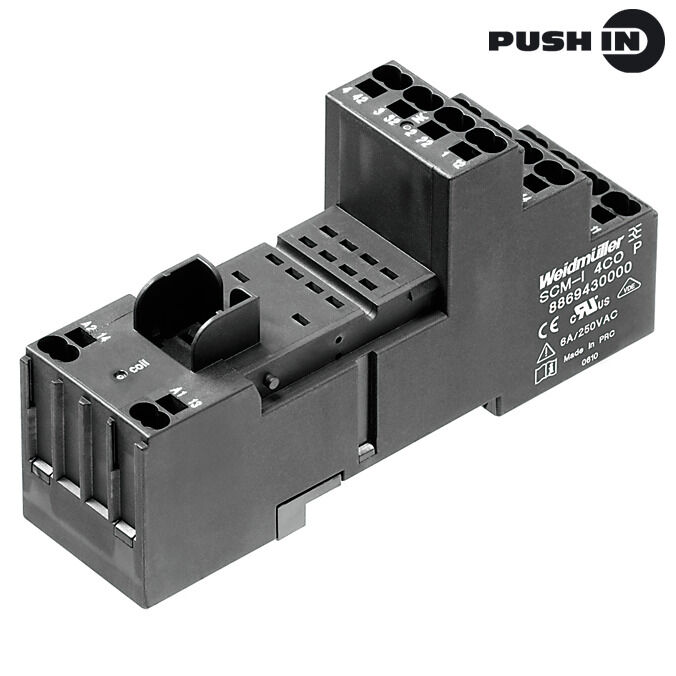

Obrázek výrobku
SCM-I 4CO P
Graph
Křivka odlehčení
SCM-I 4CO P

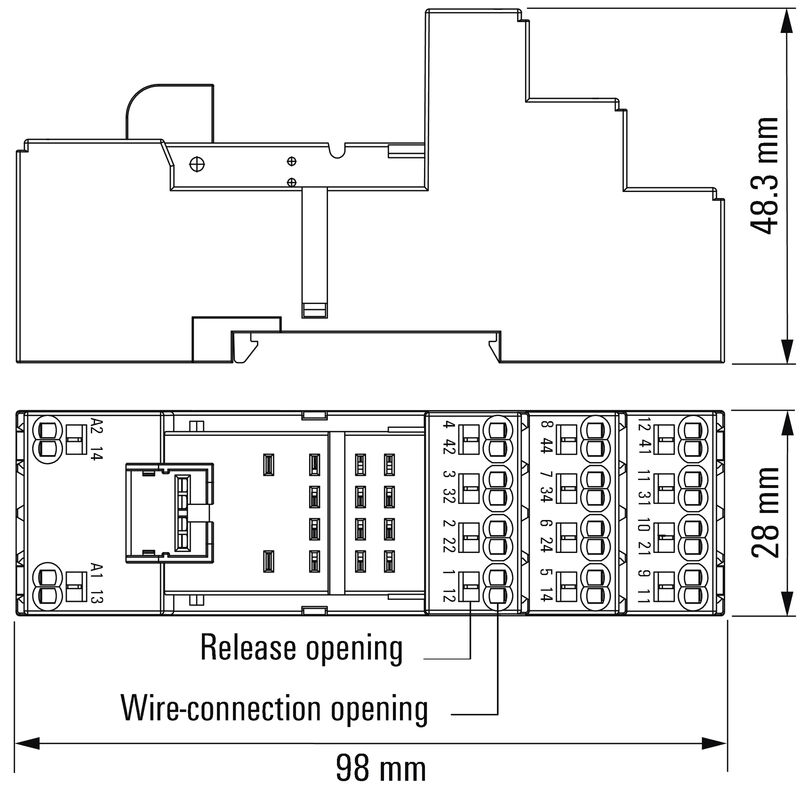

Dimensional drawing
SCM-I 4CO P
Miscellaneous
SCM-I 4CO P
Miscellaneous
SCM-I 4CO P
Miscellaneous
SCM-I 4CO P
Miscellaneous
SCM-I 4CO P
Miscellaneous

SCM-I 4CO P

RIDERSERIES RCM, Reléová patice, Počet kontaktů: 4, CO contact, Trvalý proud: 6 A, PUSH IN

ID výrobku 8869430000
Stáhnout datový list Technická podpora Výrobky ke stažení
Příslušenství 27 Je příslušenstvím 46 Je protikusem 46 Jednotlivý díl 4 Příbuzné výrobky 6
Všeobecné objednací údaje Rozměry a hmotnosti Teploty Shoda produktu s prostředím Jmenovité údaje UL Strana zátěže Obecné údaje Koordinace izolace Další detaily o certifikacích / normách Data připojení Klasifikace Osvědčení

Všeobecné objednací údaje

Verze
RIDERSERIES RCM, Reléová patice, Počet kontaktů: 4, CO contact, Trvalý proud: 6 A, PUSH IN
Číslo objednávky
8869430000
Typ
SCM-I 4CO P
GTIN (EAN)
4032248614288
Množství
10  ks

Rozměry a hmotnosti

Hloubka
48,3  mm
Hloubka (v palcích)
1,902  inch
Výška
98  mm
Výška (v palcích)
3,858  inch
Šířka
28  mm
Šířka (v palcích)
1,102  inch
Čistá hmotnost
6,1  g

Teploty

Skladovací teplota
-40 °C...70 °C
Provozní teplota
-40 °C...70 °C
Vlhkost
Rel. vlhkost 40 °C / 93 %, bez kondenzace

Shoda produktu s prostředím

Stav souladu se směrnicí RoHS
V souladu bez výjimky
REACH SVHC
No SVHC above 0.1 wt%

Jmenovité údaje UL

Č. osvědčení (cURus)
E223759

Strana zátěže

Rated switching voltage
250 V AC
Trvalý proud
6 A
Max. spínací napětí, AC
250  V
Max. spínací napětí, DC
250  V
Typ kontaktu
4 CO contact

Obecné údaje

Lišta
TS 35
Barevný
černá
Klasifikace hořlavosti UL 94
V-0

Koordinace izolace

Jmenovité napětí
250  V
Závažnost znečištění
2
Kategorie rázového napětí
III
Skupina izolačního materiálu
IIIa
Uvolnění a povrchové vzdálenosti, kontrolní strana - strana zátěže
≥ 4 mm
Dielektrická pevnost, kontrolní strana - strana zátěže
2,5 kVeff / 1 min.
Typ izolace u vstupu a výstupu
Základní izolace
Dielektrická pevnost sousedních kontaktů
2 kVef / 1 min
Typ izolace u okolních kontaktů
Základní izolace
Dielektrická pevnost otevřeného kontaktu
1,2 kVef / 1 min.
Stupeň krytí
IP20

Další detaily o certifikacích / normách

Č. osvědčení (CSA)
249409-2295474
Č. osvědčení (VDE)
40011762
Č. osvědčení (cURus)
E223759

Data připojení

Metoda připojení vodiče
PUSH IN
Délka odizolování, jmenovité připojení
12  mm
Rozsah sevření, jmenovité připojení
1,5  mm²
Upínací rozsah, min.
0,75  mm²
Upínací rozsah, max.
1,5  mm²
Průřez vodiče, pevný, min.
0,75  mm²
Průřez vodiče, pevný, max.
1,5  mm²
Průřez vodiče, pevným, max. (AWG)
AWG 16
Průřez připojení vodičů, jemně stáčené, min.
0,75  mm²
Průřez připojení vodičů, jemně stáčené, max.
1,5  mm²
Průřez připojení vodičů, jemně stáčené, max. (AWG)
AWG 16
Průřez připojení vodiče, jemně splétaný s koncovkami DIN 46228/4, min.
0,75  mm²
Průřez připojení vodiče, jemně splétaný s koncovkami DIN 46228/4, max.
0,75  mm²
Průřez vodiče, pružný, AEH (DIN 46228-1), min.
0,75  mm²
Průřez vodiče, pružný, AEH (DIN 46228-1), max.
1  mm²
Velikost nože
0,6 x 3,5 mm

Klasifikace

ETIM 6.0
EC001456
ETIM 7.0
EC001456
ETIM 8.0
EC001456
ETIM 9.0
EC001456
ETIM 10.0
EC001456
ECLASS 9.0
27-37-16-03
ECLASS 9.1
27-37-16-03
ECLASS 10.0
27-37-16-03
ECLASS 11.0
27-37-16-03
ECLASS 12.0
27-37-16-03
ECLASS 13.0
27-37-16-03
ECLASS 14.0
27-37-16-03
ECLASS 15.0
27-37-16-03

Osvědčení

Schválení
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319222/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319226/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319230/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319263/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319260/-S800/-T1z1mm-S80)
ROHS
Shoda
UL File Number Search
[Web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Č. osvědčení (cURus)
E223759
