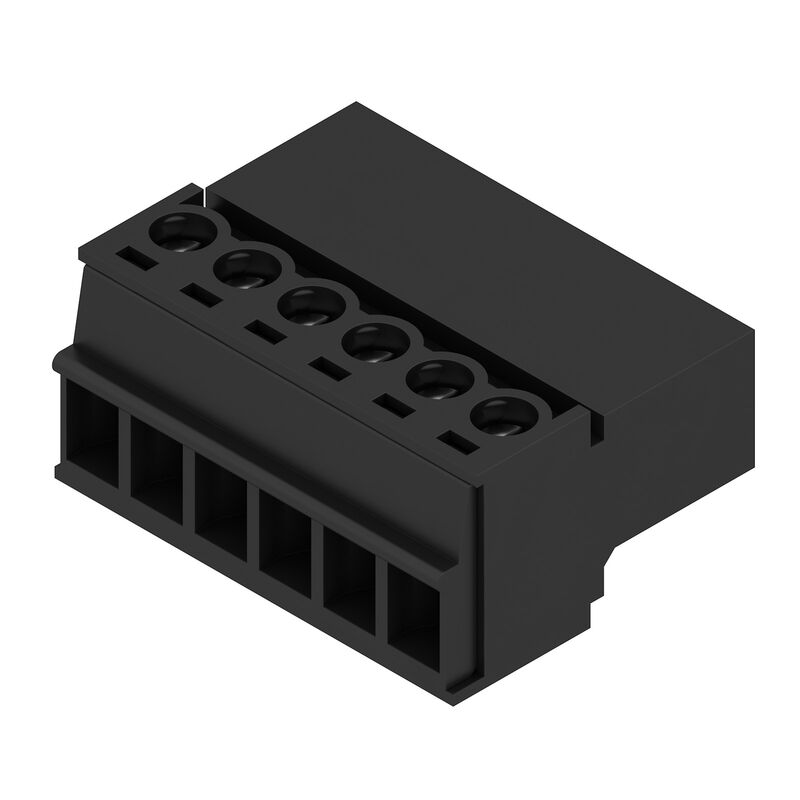

SCZ 3.81/06/180G SN BK BX
Product image

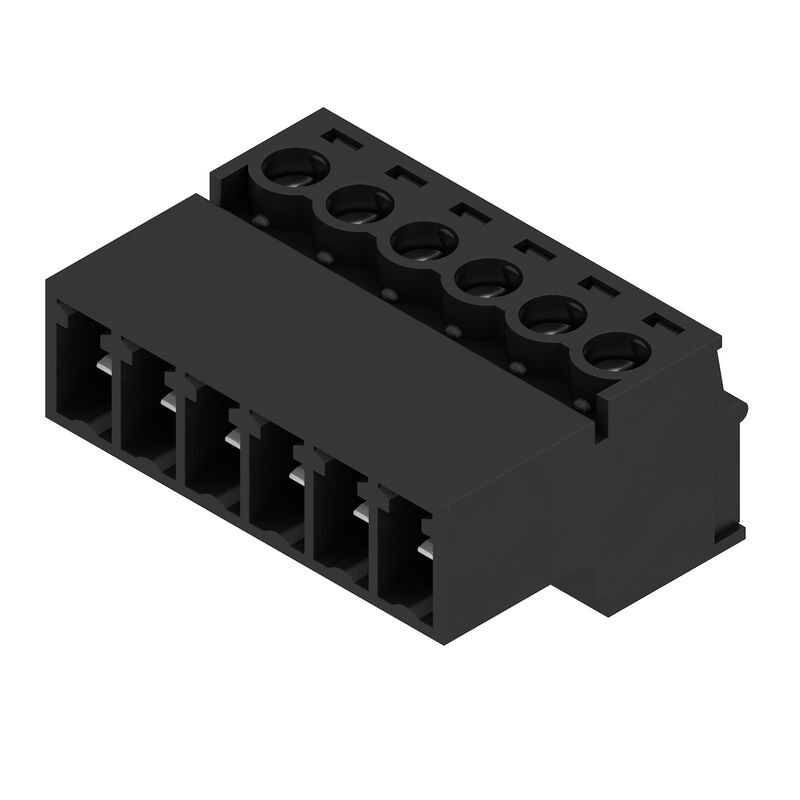

SCZ 3.81/06/180G SN BK BX
Product image
SCZ 3.81/06/180G SN BK BX
Dimensional drawing
SCZ 3.81/06/180G SN BK BX
Graph
SCZ 3.81/06/180G SN BK BX
Graph
SCZ 3.81/06/180G SN BK BX
Graph

SCZ 3.81/06/180G SN BK BX

NYÁK dugaszoló csatlakozó, dugasz, 3.81 mm, Pólusszám: 6, 180°, Csavaros csatlakozás, Rögzítési tartomány, névleges csatlakozás, max.: 1.5 mm², Doboz

Cikkszám 1970060000
Adatlap letöltése Mérnöki támogatás Termékletöltések
Tartozékok 1 Kapcsolódó termékek 20
Tanúsítványok Általános rendelési adatok Méretek és tömegek Termékek környezetvédelmi megfelelősége System Parameters Anyagjellemzők Csatlakoztatható vezetékek Rated data acc. to IEC CSA névleges adatok UL 1059 névleges adatok Csomagolás Típusvizsgálatok Fontos megjegyzés Besorolások

Tanúsítványok

Сертификаты
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
ROHS
Megfelel
UL File Number Search
[UL weboldal](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Certifikat nr (cURus)
E60693

Általános rendelési adatok

Версия
NYÁK dugaszoló csatlakozó, dugasz, 3.81 mm, Pólusszám: 6, 180°, Csavaros csatlakozás, Rögzítési tartomány, névleges csatlakozás, max.: 1.5 mm², Doboz
Заказ №
1970060000
Тип
SCZ 3.81/06/180G SN BK BX
GTIN (EAN)
4032248679478
Förp.
50 Darab
Termékadatok
IEC: 320 V / 17.5 A / 0.2 - 1.5 mm²
UL: 300 V / 10 A / AWG 28 - AWG 16
Csomagolás
Doboz

Méretek és tömegek

Глубина
18,4 mm
Byggdjup (tum)
0,724 inch
Высота
11,1 mm
Magasság (coll)
0,437 inch
Масса нетто
4,822 g

Termékek környezetvédelmi megfelelősége

Состояние соответствия RoHS
Megfelel, kivétellel
Исключение из RoHS (если применимо/известно)
6c
REACH SVHC
Lead 7439-92-1
SCIP
cec56c8c-fe86-40ec-b01a-efe288a878ac

System Parameters

Rodzina produktów
OMNIMATE Signal - sorozat BC/SC 3.81
Rodzaj przyłącza
Terepi csatlakozás
Metoda wykonywania złącz
Csavaros csatlakozás
Шаг в мм (P)
3,81 mm
Шаг в дюймах (P)
0,15 "
Направление вывода кабеля
180°
Liczba biegunów
6
L1 in mm
19,05 mm
L1 w calach
0,75 "
Количество рядов
1
liczba rzędów z biegunami
1
Przekrój pomiarowy
1 mm²
Beröringsskydd enligt DIN VDE 57
Ujjak számára biztonságos dugaszolt/ Kézfej számára biztonságos nem dugaszolt
zabezpieczenie przed dotykiem wg DIN VDE 0470
IP 20 dugaszolva / IP 10 nem dugaszolva
Rezystancja skrośna
≤5 mΩ
element kodowany
Igen
Avisoleringslängd
7 mm
Biztosítócsavar
M 2
Csavarhúzó éle
0,4 x 2,5
Csavarhúzó éle, standard
DIN 5264
Dugaszolási ciklusok
25
Dugaszolási erő/pólus, max.
8 N
Húzóerő / pólus, max.
5 N
Tightening torque
  • Forgatónyomaték típusa:
    Wire connection
  • Usage information:
    • Meghúzási nyomaték:
      • min.:
        0,2 Nm
      • max.:
        0,25 Nm

Anyagjellemzők

Isoleringsmaterial
PA 66 GF 30
Färgkod
fekete
Таблица цветов (аналогич.)
RAL 9011
Группа изоляционного материала
II
Сравнительный показатель пробоя (CTI)
≥ 550
UL 94 éghetőségi osztály
V-0
Материал контакта
Rézötvözet
Поверхность контакта
ónozott
Структура слоев штепсельного контакта
4...8 µm Sn
Tárolási hőmérséklet, min.
-40 °C
Tárolási hőmérséklet, max.
70 °C
Üzemi hőmérséklet, min.
-50 °C
Üzemi hőmérséklet, max.
120 °C
Hőmérsékleti tartomány, telepítés, min.
-25 °C
Hőmérsékleti tartomány, telepítés, max.
120 °C

Csatlakoztatható vezetékek

Диапазон зажима, мин.
0,08 mm²
Диапазон зажима, макс.
1,5 mm²
Поперечное сечение подключаемого провода AWG, мин.
AWG 28
Поперечное сечение подключаемого провода AWG, макс.
AWG 16
Одножильный, мин. H05(07) V-U
0,2 mm²
entrådig, max. H05(07) V-U
1,5 mm²
Гибкий, мин. H05(07) V-K
0,2 mm²
Гибкий, макс. H05(07) V-K
1,5 mm²
С наконечником DIN 46 228/4, мин.
0,2 mm²
С наконечником DIN 46 228/4, макс.
1,5 mm²
med ändhylsa, DIN 46228 pt 1, min.
0,2 mm²
С кабельным наконечником согласно DIN 46 228/1, макс.
1,5 mm²
Passtift enligt EN 60999 a x b; ø
2,4 mm x 1,5 mm ; 2,4 mm
Rögzíthető vezeték
  • Vezetékcsatlakozás keresztmetszete:
    • Típus:
      finom huzalozás
    • névleges:
      0,5 mm²
  • érvéghüvely:
    • Csupaszolási hossz:
      • névleges:
        6 mm
    • Ajánlott érvéghüvely:
      0282600000
  • Vezetékcsatlakozás keresztmetszete:
    • Típus:
      finom huzalozás
    • névleges:
      0,75 mm²
  • érvéghüvely:
    • Csupaszolási hossz:
      • névleges:
        6 mm
    • Ajánlott érvéghüvely:
      0282700000
  • Vezetékcsatlakozás keresztmetszete:
    • Típus:
      finom huzalozás
    • névleges:
      1 mm²
  • érvéghüvely:
    • Csupaszolási hossz:
      • névleges:
        6 mm
    • Ajánlott érvéghüvely:
      0372600000
  • Vezetékcsatlakozás keresztmetszete:
    • Típus:
      finom huzalozás
    • névleges:
      1,5 mm²
  • érvéghüvely:
    • Csupaszolási hossz:
      • névleges:
        7 mm
    • Ajánlott érvéghüvely:
      0372700000
Текст ссылки
A műanyag gallér külső átmérője nem lehet nagyobb az osztásnál (P)
Az érvéghüvelyek hosszát a terméknek és a névleges feszültségnek megfelelően kell megválasztani.

Rated data acc. to IEC

tested acc. to standard
IEC 60664-1
IEC 61984
Märkström vid minsta antal poltal (Tu = 20 °C)
17,5 A
Номинальный ток, макс. кол-во контактов (Tu = 20 °C)
17,1 A
Номинальный ток, мин. кол-во контактов (Tu = 40 °C)
17,5 A
Номинальный ток, макс. кол-во контактов (Tu = 40 °C)
15,2 A
Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения II/2
320 V
Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения III/2
160 V
Märkspänning för stötspänning (föroreningsgrad III/3)
160 V
Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения II/2
2,5 kV
Märkstötspänning för stötspänningsklass (föroreningsgrad III/2)
2,5 kV
Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения III/3
2,5 kV
Устойчивость к воздействию кратковременного тока
3 x 1s mit 76 A

CSA névleges adatok

Instytut (CSA)
CSA
Nr certyfikatu (CSA)
200039-1121690
Napięcie znamionowe (grupa użytkowa B / CSA)
300 V
Napięcie znamionowe (grupa użytkowa C / CSA)
50 V
Номинальный ток (группа использования B/CSA)
10 A
Номинальный ток (группа использования C/CSA)
10 A
Поперечное сечение подключаемого провода AWG, мин.
AWG 28
Поперечное сечение подключаемого провода AWG, макс.
AWG 16
Ссылка на утвержденные значения
A megadott adatok maximális értékek - lásd a tanúsítványt.

UL 1059 névleges adatok

Instytut (cURus)
CURUS
Nr certyfikatu (cURus)
E60693
Napięcie znamionowe (grupa użytkowa B / UL 1059)
300 V
Napięcie znamionowe (grupa użytkowa D / UL 1059)
300 V
Prąd znamionowy (grupa użytkowa B / UL 1059)
10 A
Prąd znamionowy (grupa użytkowa D / UL 1059)
10 A
przekrój przyłącza przewodu AWG, min.
AWG 28
przekrój przyłącza przewodu AWG, maks.
AWG 16
Ссылка на утвержденные значения
A megadott adatok maximális értékek - lásd a tanúsítványt.

Csomagolás

opakowanie
Doboz
Długość VPE
135 mm
VPE с
123 mm
Wysokość VPE
26 mm

Típusvizsgálatok

Испытание: Прочность маркировки
  • Standard:
    DIN EN 61984 szabvány, 7.3.2 / 09.02 szakasz, minta a DIN EN 60068-2-70 / 07.96 szabvány szerint
  • Teszt:
    eredetjelölés, típusazonosítás, névleges feszültség, névleges keresztmetszet, raszter, anyagtípus, UL tanúsítvány, CSA tanúsítvány
  • Kiértékelés:
    elérhető
  • Teszt:
    tartósság
  • Kiértékelés:
    átadva
Испытание: Незадействование (невзаимозаменяемость)
  • Standard:
    DIN EN 61984 szabvány, 6.3 és 6.9.1 / 09.02 szakasz, DIN EN 60512-13-5 / 11.06
  • Teszt:
    180°-ban elforgatva kódoló elemek nélkül
  • Kiértékelés:
    átadva
  • Teszt:
    szemrevételezéses ellenőrzés
  • Kiértékelés:
    átadva
Испытание: Зажимное поперечное сечение
  • Standard:
    DIN EN 60999-1 szabvány, 7 és 9.1 / 12.00 szakasz, DIN EN 60947-1 szabvány, 8.2.4.5.1 / 12.02 szakasz
  • Vezeték típusa:
    • Vezető típusa és keresztmetszete:
      tömör, 0,08 mm²
    • Vezető típusa és keresztmetszete:
      sodrott 0,08 mm²
    • Vezető típusa és keresztmetszete:
      tömör, 1,5 mm²
    • Vezető típusa és keresztmetszete:
      sodrott 1,5 mm²
    • Vezető típusa és keresztmetszete:
      AWG 28/1
    • Vezető típusa és keresztmetszete:
      AWG 28/19
    • Vezető típusa és keresztmetszete:
      AWG 16/1
    • Vezető típusa és keresztmetszete:
      AWG 16/19
  • Kiértékelés:
    átadva
Испытание на повреждение из-за случайного ослабления проводов
  • Standard:
    DIN EN 60999-1 szabvány, 9.4 / 12.00 szakasz
  • Követelmény:
    0,2 kg
  • Vezeték típusa:
    • Vezető típusa és keresztmetszete:
      sodrott 0,25 mm²
    • Vezető típusa és keresztmetszete:
      AWG 28/1
    • Vezető típusa és keresztmetszete:
      AWG 28/19
  • Kiértékelés:
    átadva
  • Követelmény:
    0,3 kg
  • Vezeték típusa:
    • Vezető típusa és keresztmetszete:
      tömör, 0,5 mm²
  • Kiértékelés:
    átadva
  • Követelmény:
    0,4 kg
  • Vezeték típusa:
    • Vezető típusa és keresztmetszete:
      tömör, 1,5 mm²
    • Vezető típusa és keresztmetszete:
      sodrott 1,5 mm²
    • Vezető típusa és keresztmetszete:
      AWG 16/1
    • Vezető típusa és keresztmetszete:
      AWG 16/19
  • Kiértékelés:
    átadva
Испытание на выдергивание
  • Standard:
    DIN EN 60999-1 szabvány, 9.5 / 12.00 szakasz
  • Követelmény:
    ≥10 N
  • Vezeték típusa:
    • Vezető típusa és keresztmetszete:
      sodrott 0,25 mm²
    • Vezető típusa és keresztmetszete:
      AWG 28/1
    • Vezető típusa és keresztmetszete:
      AWG 28/19
  • Kiértékelés:
    átadva
  • Követelmény:
    ≥20 N
  • Vezeték típusa:
    • Vezető típusa és keresztmetszete:
      H05V-U0.5
  • Kiértékelés:
    átadva
  • Követelmény:
    ≥40 N
  • Vezeték típusa:
    • Vezető típusa és keresztmetszete:
      H07V-U1.5
    • Vezető típusa és keresztmetszete:
      H07V-K1.5
    • Vezető típusa és keresztmetszete:
      AWG 16/1
    • Vezető típusa és keresztmetszete:
      AWG 16/19
  • Kiértékelés:
    átadva

Fontos megjegyzés

Соответствие IPC
A termékek fejlesztése, gyártása és szállítása a nemzetközileg elismert IPC-A-610 szabvány „megengedhető” kategóriája szerint történt. A termékekkel kapcsolatos további követelményeket kérésre kiértékeljük.
Примечания
  • További változatok külön kérésre
  • A névleges áram a névleges keresztmetszettől és a minimális pólusszámtól függ.
  • Érvéghüvely műanyag gallérral DIN 46228/4
  • P a rajzon = osztás
  • A névleges adatok kizárólag magától a komponenstől függenek. A más komponensek felé érvényes hézagokat és kúszóutakat a vonatkozó alkalmazási szabvány szerint kell tervezni.
  • Az IEC 61984 szerint az OMNIMATE-csatlakozók megszakítási kapacitás nélküli csatlakozók (COC). A tervezett használat alatt a csatlakozók nem dughatók be vagy ki feszültség vagy terhelés alatt
  • A termék hosszú idejű tárolása 50 °C átlagos hőmérsékleten és maximum 70% páratartalmon, 36 hónap


Besorolások

ETIM 8.0
EC002638
ETIM 9.0
EC002638
ETIM 10.0
EC002638
ECLASS 14.0
27-46-02-02
ECLASS 15.0
27-46-02-02
