Caratteristiche
| Versione | Morsetto di base per spina del componente, SNAP IN, 500, 20, 2 |
| N. d’ordine | 2941450000 |

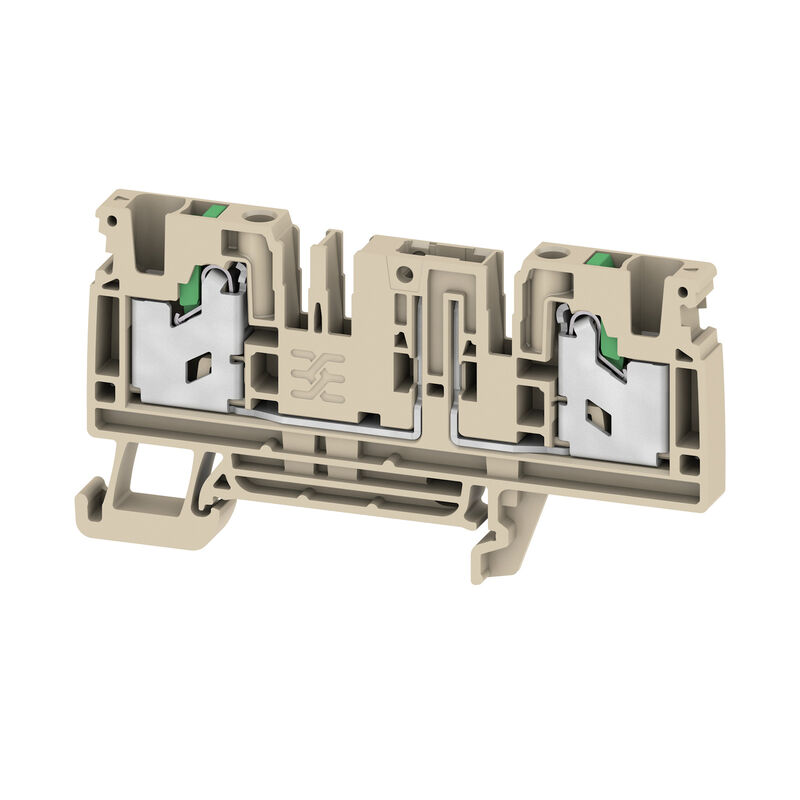

| Tipo | SDT 4 2C W/O DTLV |
| GTIN (EAN) | 4099986710917 |
| CPZ | 50 Pezzo |
| Profondità | 41 mm |
| Profondità (pollici) | 1,614 inch |
| Posizione verticale | 74 mm |
| Altezza (pollici) | 2,913 inch |
| Larghezza | 6,1 mm |
| Larghezza (pollici) | 0,24 inch |
| Peso netto | 14,669 g |
| Temperatura d'esercizio continuo, min. | -60 °C |
| Temperatura d'esercizio continuo, max. | 130 °C |
| Materiale | Wemid |
| Colori | Beige scuro |
| Colore elementi di azionamento | verde |
| Classe d'infiammabilità UL 94 | V-0 |
| Piastra terminale (necessaria) | Sì |
| Numero di piani | 1 |
| Numero dei punti di serraggio per piano | 2 |
| Piani ponticellati internamente | No |
| Funzione N | No |
| Funzione PE | No |
| Funzione PEN | No |
| bloccabile | Sì |
| Esecuzione a prova di esplosione | No |
| Lati aperti | destra |
| Tipo di fissaggio | innestabile |
| Tipo di montaggio | innestabile |
| Calibro a norma 60 947-1 | A4 |
| Campo di sezioni, max. | 4 mm² |
| Campo di sezioni, min. | 0,75 mm² |
| Dimensione lama | 0,6 x 3,5 mm |
| Direzione di collegamento | in alto |
| Lunghezza di spellatura | 12 mm |
| Numero di collegamenti | 2 |
| Sezione di collegamento cavo AWG, max. | AWG 20 |
| Sezione di collegamento cavo AWG, min. | AWG 12 |
| Sezione di collegamento cavo, flessibile con terminali DIN 46228/1, max. | 4 mm² |
| Sezione di collegamento cavo, flessibile con terminali DIN 46228/1, min. | 0,75 mm² |
| Sezione di collegamento cavo, flessibile con terminali DIN 46228/4, max. | 4 mm² |
| Sezione di collegamento cavo, flessibile con terminali DIN 46228/4, min. | 0,75 mm² |
| Sezione di collegamento cavo, flessibile, max. | 4 mm² |
| Sezione di collegamento cavo, flessibile, min. | 0,75 mm² |
| Sezione di collegamento cavo, nucleo rigido, max. | 4 mm² |
| Sezione di collegamento cavo, nucleo rigido, min. | 0,75 mm² |
| Sezione di collegamento, semirigida, max. | 4 mm² |
| Sezione di collegamento, semirigida, min. | 0,75 mm² |
| Tipo di collegamento | SNAP IN |
| Norme | IEC 60947-7-1 |
| Sezione di collegamento cavo AWG, max. | AWG 20 |
| Sezione di collegamento cavo AWG, min. | AWG 12 |
| Sezione di dimensionamento | 4 mm² |
| Tensione DC nominale | 500 V |
| Corrente nominale | 20 A |
| Corrente con conduttore max. | 20 A |
| Norme | IEC 60947-7-1 |
| Resistenza di passaggio conforme a IEC 60947-7-x | 1 mΩ |
| Tensione impulsiva di dimensionamento | 4 kV |
| Potenza dissipata secondo IEC 60947-7-x | 1,02 mW |
| Classe di sovratensione | III |
| Grado di lordura | 3 |
| Dati ingegneristici | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_322644) |
| Cataloghi | [Catalogues in PDF-format](https://www.weidmueller.com/int/service/technical_product_catalogues.jsp) |
| ETIM 7.0 | EC000897 |
| ETIM 8.0 | EC000897 |
| ETIM 9.0 | EC000897 |
| ECLASS 11.0 | 27-14-11-26 |
| ECLASS 12.0 | 27-14-11-26 |
| ECLASS 13.0 | 27-25-01-07 |
| ECLASS 14.0 | 27-25-01-07 |
| Omologazioni |  |
