SLD 5.00/32/180G 3.2SN OR BX

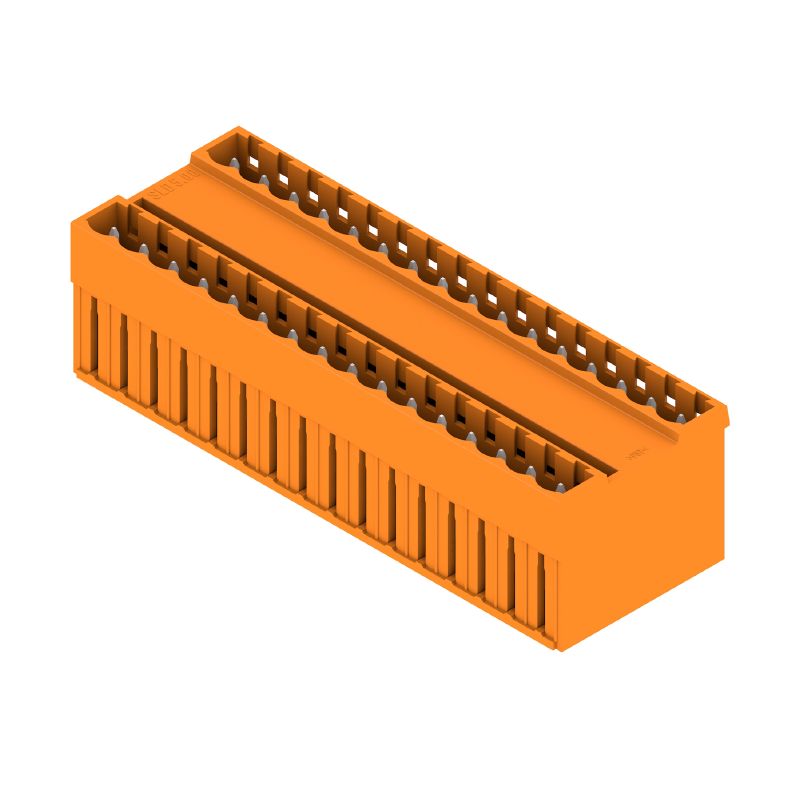

Product image
SLD 5.00/32/180G 3.2SN OR BX
Product image
SLD 5.00/32/180G 3.2SN OR BX
Dimensional drawing

SLD 5.00/32/180G 3.2SN OR BX

Ez a termék hamarosan már nem lesz elérhető.

NYÁK dugaszoló csatlakozó, tűs érintkezősor, Oldalt zárt, THT-forrasztott csatlakozás, 5.00 mm, Pólusszám: 32, 180°, Forrasztótüske hossza (l): 3.2 mm, ónozott, narancssárga, Doboz

Cikkszám 1614950000
Adatlap letöltése Mérnöki támogatás Termékletöltések
Tartozékok 4 A következő ellendarabja 2 Kapcsolódó termékek 12
Tanúsítványok Általános rendelési adatok Méretek és tömegek Termékek környezetvédelmi megfelelősége Rendszerspecifikációk Anyagjellemzők Névleges adatok IEC szerint CSA névleges adatok UL 1059 névleges adatok Csomagolás Fontos megjegyzés Besorolások

Tanúsítványok

Jóváhagyások
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/70d4994d-1e1f-4a62-8b8a-96bcbd57aca3/DAP_Master_ICON,w_80,q_80)
ROHS
Megfelel
UL File Number Search
[UL weboldal](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Tanúsítvány száma (UR)
E60693

Általános rendelési adatok

Változat
NYÁK dugaszoló csatlakozó, tűs érintkezősor, Oldalt zárt, THT-forrasztott csatlakozás, 5.00 mm, Pólusszám: 32, 180°, Forrasztótüske hossza (l): 3.2 mm, ónozott, narancssárga, Doboz
Rendelési szám
1614950000
Típus
SLD 5.00/32/180G 3.2SN OR BX
GTIN (EAN)
4008190040567
Qty.
10 Darab
Termékadatok
IEC: 400 V / 11 A
UL: 300 V / 10 A
Csomagolás
Doboz
Delivery status
Ez a termék már nem kapható.
Last order date
/Date(1793401200000)/

Méretek és tömegek

Mélység
28,5 mm
Profundidad (pulgadas)
1,122 inch
Magasság
25,2 mm
Magasság (coll)
0,992 inch
Legalacsonyabb változat magassága
22 mm
Szélesség
81,96 mm
Szélesség (coll)
3,227 inch
Čistá hmotnost
29,7 g

Termékek környezetvédelmi megfelelősége

RoHS megfelelőségi állapot
Megfelel, kivétel nélkül
REACH SVHC
Nincs 0,1 tömeg% feletti SVHC

Rendszerspecifikációk

Termékcsalád
OMNIMATE Signal - sorozat BL/SL 5.00
Csatlakozás típusa
Áramköri lap csatlakozás
Felszerelés NYÁK-ra
THT-forrasztott csatlakozás
Raszter mm-ben (P)
5 mm
Raszter inch-ben (P)
0,197 "
Kimenő könyök
180°
Número de polos
32
Forrasztótüskék száma pólusonként
1
Forrasztótüske hossza (l)
3,2 mm
Forrasztótüske tűrése
+0,1 / -0,2 mm
Lötstift-Abmessungen
d = 1,2 mm
Nyolcszögletű
Forrasztótüske méretei=d Tűrés
0 / -0,03 mm
Solder eyelet hole diameter (D)
1,3 mm
Forrasztószem lyukátmérő tűrés (D)
+ 0,1 mm
L1 in mm
75 mm
L1, inch
2,953 "
Sorok száma
2
Érintkezősorok száma
2
Érintésvédelem a DIN VDE 57 106 szerint
Ujjak számára biztonságos nem dugaszolt/ Kézfej számára biztonságos dugaszolt
Érintésvédelem a DIN VDE 0470 szerint
IP 20 dugaszolva / IP 10 nem dugaszolva
Védelmi osztály
IP20
Térfogati ellenállás
≤5 mΩ
Kódolható
Igen
Dugaszolási erő/pólus, max.
3 N
Húzóerő / pólus, max.
3 N

Anyagjellemzők

Izolační materiál
PBT
Szín
narancssárga
Színskála (hasonló)
RAL 2000
Skupina izolačního materiálu
IIIa
Índice de resistencia al encaminamiento eléctrico (CTI)
≥ 200
UL 94 éghetőségi osztály
V-0
Materiál kontaktu
Cu-ötvözet
Povrch kontaktu
ónozott
Forrasztott csatlakozás rétegszerkezete
1...3 µm Ni / 2...4 µm Sn matt
Layer structure of plug contact
1...3 µm Ni / 2...4 µm Sn matt
Tárolási hőmérséklet, min.
-40 °C
Tárolási hőmérséklet, max.
70 °C
Üzemi hőmérséklet, min.
-50 °C
Üzemi hőmérséklet, max.
100 °C
Hőmérsékleti tartomány, telepítés, min.
-25 °C
Hőmérsékleti tartomány, telepítés, max.
100 °C

Névleges adatok IEC szerint

szabvány szerint tesztelve
IEC 60664-1
IEC 61984
Jmenovitý proud, min. počet pólů (Tu=20 °C)
11 A
Jmenovitý proud, max. počet pólů (Tu=20 °C)
8,5 A
Névleges áram, min. pólusszám (Tu=40°C)
9,5 A
Jmenovitý proud, max. počet pólů (Tu=40 °C)
7 A
Rated voltage for surge voltage class / pollution degree II/2
400 V
Rated voltage for surge voltage class / pollution degree III/2
320 V
Jmenovité napětí pro třídu přepětí / stupeň znečištění III/3
250 V
Bemessungsstoßspannung bei Überspannungsk./Verschmutzungsgrad II/2
4 kV
Bemessungsstoßspannung bei Überspannungsk./Verschmutzungsgrad III/2
4 kV
Jmenovité impulzní napětí pro třídu přepětí / stupeň znečištění III/3
4 kV
Krátkodobý odpor proti zkratovému proudu
1 x 1s mit 120 A

CSA névleges adatok

Intézet (CSA)
CSA
Tanúsítvány száma (CSA)
200039-1121690
Névleges feszültség (B felhasználási csoport / CSA)
300 V
Névleges feszültség (D felhasználási csoport / CSA)
300 V
Névleges áram (B felhasználási csoport / CSA)
10 A
Névleges áram (D felhasználási csoport / CSA)
10 A
Hivatkozás a tanúsítási értékekre
A megadott adatok maximális értékek - lásd a tanúsítványt.

UL 1059 névleges adatok

Intézet (UR)
UR
Tanúsítvány száma (UR)
E60693
Névleges feszültség (B felhasználási csoport / UL 1059)
300 V
Nennspannung (Use group D / UL 1059)
300 V
Nennstrom (Use group B / UL 1059)
10 A
Névleges áram (D felhasználási csoport/ UL 1059)
10 A
Hivatkozás a tanúsítási értékekre
A megadott adatok maximális értékek - lásd a tanúsítványt.

Csomagolás

Csomagolás
Doboz
VPE hosszúság
1 mm
VPE szélesség
1 mm
VPE magasság
1 mm

Fontos megjegyzés

IPC megfelelőség
A termékek fejlesztése, gyártása és szállítása a nemzetközileg elismert IPC-A-610 szabvány „megengedhető” kategóriája szerint történt. A termékekkel kapcsolatos további követelményeket kérésre kiértékeljük.
Poznámky
  • További változatok külön kérésre
  • A névleges áram a névleges keresztmetszettől és a minimális pólusszámtól függ.
  • Sorok közötti hézag: lásd a furatelrendezést
  • P a rajzon = osztás
  • A névleges adatok kizárólag magától a komponenstől függenek. A más komponensek felé érvényes hézagokat és kúszóutakat a vonatkozó alkalmazási szabvány szerint kell tervezni.
  • Az IEC 61984 szerint az OMNIMATE-csatlakozók megszakítási kapacitás nélküli csatlakozók (COC). A tervezett használat alatt a csatlakozók nem dughatók be vagy ki feszültség vagy terhelés alatt
  • A termék hosszú idejű tárolása 50 °C átlagos hőmérsékleten és maximum 70% páratartalmon, 36 hónap


Besorolások

ETIM 8.0
EC002637
ETIM 9.0
EC002637
ETIM 10.0
EC002637
ECLASS 14.0
27-46-02-01
ECLASS 15.0
27-46-02-01
