SPE P20 R1H 2.1 6 N/N TU
SPE P20 R1H 2.1 6 N/N TU

SPE P20 R1H 2.1 6 N/N TU

Questo prodotto non è ancora disponibile.

, SPE (Single Pair Ethernet), Flangia di bloccaggio, Collegamento a saldare THT/THR, 1.80 mm, Numero di poli: 2, 90°, Lunghezza spina a saldare (l): 2.1 mm, Ni/Au, nero, Tube

N. articolo 3150600000
Download foglio dati Download dei prodotti
Prodotti correlati 8
Dati generali per l’ordinazione Dimensioni e pesi Temperature Conformità ambientale del prodotto Specifiche di sistema Caratteristiche elettriche Dati del materiale Imballaggio Classificazioni

Dati generali per l’ordinazione

Versione
, SPE (Single Pair Ethernet), Flangia di bloccaggio, Collegamento a saldare THT/THR, 1.80 mm, Numero di poli: 2, 90°, Lunghezza spina a saldare (l): 2.1 mm, Ni/Au, nero, Tube
N. d’ordine
3150600000
Tipo
SPE P20 R1H 2.1 6 N/N TU
GTIN (EAN)
4099987609906
CPZ
61 Pezzo
Imballaggio
Tube

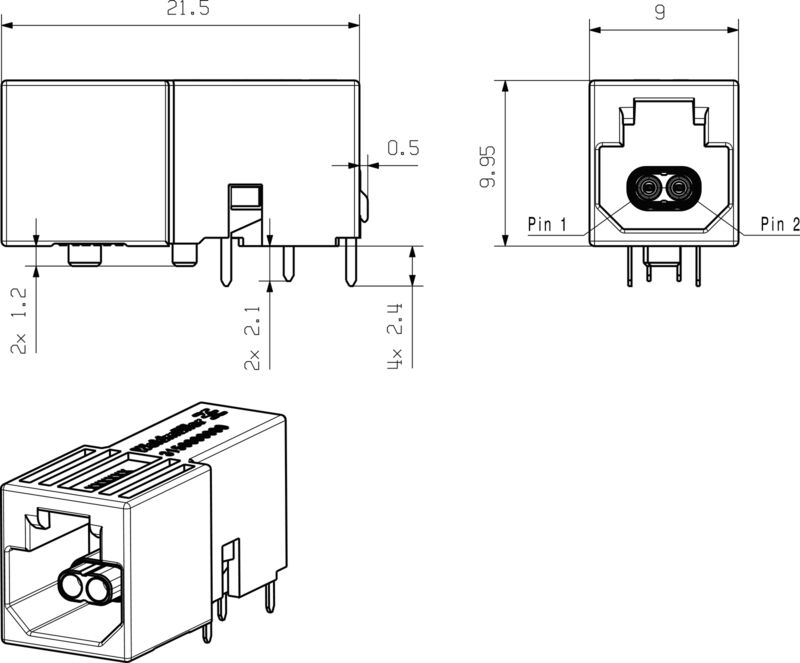

Dimensioni e pesi

Profondità
21,5 mm
Profondità (pollici)
0,846 inch
Posizione verticale
10,3 mm
Altezza (pollici)
0,406 inch
Altezza minima
10,3 mm
Larghezza
9 mm
Larghezza (pollici)
0,354 inch
Peso netto
1,5 g

Temperature

Temperatura di posa
-40 °C ... 85 °C

Conformità ambientale del prodotto

Stato conformità RoHS
Conforme senza esenzione
REACH SVHC
No SVHC superiori a 0,1 wt%

Specifiche di sistema

Angolo di uscita
90°
Categoria
CAT B (ISO/IEC 63171)
Categoria di prestazione
CAT B (ISO/IEC 63171) 10/100 MBit/s, 1000 MBit/s, 10/100/1000 MBit/s
Cicli di inserimento
750
Dimensioni del codolo a saldare
ottagonale
Grado di protezione
IP20
LED
No
Lunghezza spina a saldare (l)
2,1 mm
Materiale della schermatura
CuSn

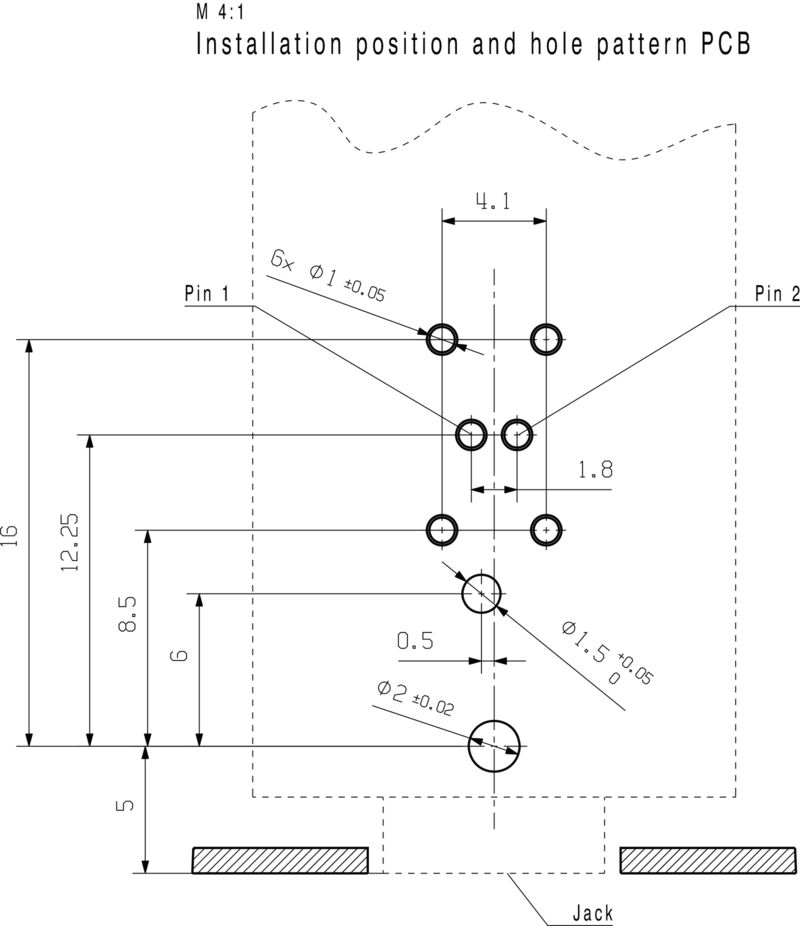

Montaggio su circuito stampato
Collegamento a saldare THT/THR
Numero di poli
2
Opzione Latch
alto
Passo in mm (P)
1,8 mm
Passo in pollici (P)
0,071 "
Processo di saldatura
Saldatura Reflow
Saldatura manuale
Saldatura ad onda
Schermatura
Sì
Superficie di schermatura
stagnato
Tipo di collegamento
Collegamento a saldare
Uscita laterale, proprietà
Flangia di bloccaggio
Velocità di trasmissione
10/100 MBit/s
1000 MBit/s
10/100/1000 MBit/s

Caratteristiche elettriche

PoE / PoE+
PoDL secondo IEEE 802.3bu / cg
Resistenza d'isolamento
≥ 500 MΩ
Rigidità dielettrica contatto-contatto
1000 V DC
Rigidità dielettrica contatto-schermo
2250 V DC
Tensione nominale
72 V

Dati del materiale

Materiale isolante
LCP
PA 9T
Colori
nero
Tabella dei colori (simile)
RAL 9011
Resistenza d'isolamento
≥ 500 MΩ
Moisture Level (MSL)
1
1
Classe d'infiammabilità UL 94
V-0
Materiale base dei contatti
CuMg
Materiale dei contatti
Lega in rame
Superficie dei contatti
Ni/Au
Struttura a strati del collegamento a saldare
2...4 µm Ni / ≥ 0.25 µm Au
Struttura a strati del connettore maschio
2...4 µm Ni / ≥ 0.25 µm Au
Temperatura di magazzinaggio, min.
-40 °C
Temperatura di magazzinaggio, max.
85 °C
Temperatura d'esercizio , min.
-40 °C
Temperatura d'esercizio , max.
85 °C

Imballaggio

Imballaggio
Tube
Lunghezza VPE
0 mm
Larghezza VPE
0 mm
Altezza VPE
0 mm

Classificazioni

ETIM 8.0
EC002637
ETIM 9.0
EC002637
ETIM 10.0
EC002637
ECLASS 14.0
27-46-02-01
ECLASS 15.0
27-46-02-01
