SVFL 7.62HP/04/180G SN BK BX

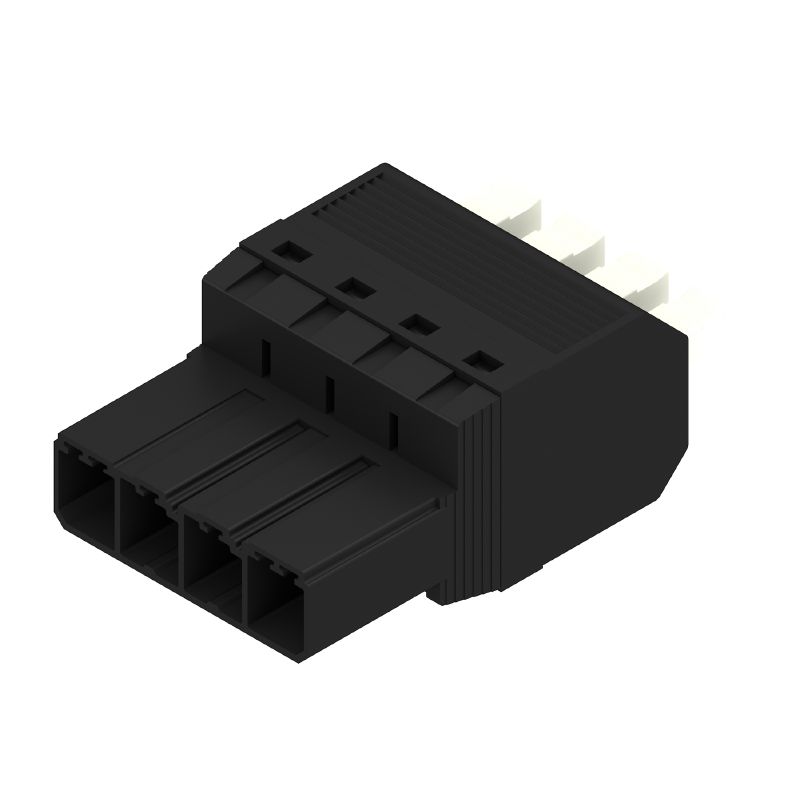

Illustrazione del prodotto
SVFL 7.62HP/04/180G SN BK BX
Illustrazione del prodotto
SVFL 7.62HP/04/180G SN BK BX
Illustrazione del prodotto
SVFL 7.62HP/04/180G SN BK BX
Dimensional drawing
SVFL 7.62HP/04/180G SN BK BX
Vantaggi del prodotto
Secure connection of small conductors
PUSH IN WIRE READY

SVFL 7.62HP/04/180G SN BK BX

Connettore per circuito stampato, Collegamento, 7.62 mm, Numero di poli: 4, 180°, PUSH IN con attuatore, Campo di sezioni, max. : 6 mm², Box

N. articolo 1547550000
Download foglio dati Supporto ingegneristico Download dei prodotti
Accessori 2 È la controparte di 10 Prodotti correlati 1
Omologazioni Dati generali per l’ordinazione Dimensioni e pesi Conformità ambientale del prodotto Parametri del sistema Dati del materiale Conduttori adatti al collegamento Dati di dimensionamento secondo IEC Dati di dimensionamento secondo CSA Dati di dimensionamento sec. UL 1059 Imballaggio Nota importante Classificazioni

Omologazioni

Omologazioni
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319226/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319230/-S800/-T1z1mm-S80)
ROHS
Conforme
UL File Number Search
[Sito web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
N° certificato (cURus)
E60693

Dati generali per l’ordinazione

Versione
Connettore per circuito stampato, Collegamento, 7.62 mm, Numero di poli: 4, 180°, PUSH IN con attuatore, Campo di sezioni, max. : 6 mm², Box
N. d’ordine
1547550000
Tipo
SVFL 7.62HP/04/180G SN BK BX
GTIN (EAN)
4050118353303
CPZ
60 Pezzo
Parametri prodotto
IEC: 1000 V / 41 A / 0.5 - 6 mm²
UL: 600 V / 36 A / AWG 24 - AWG 10
Imballaggio
Box

Dimensioni e pesi

Profondità
52,1 mm
Profondità (pollici)
2,051 inch
Posizione verticale
20,6 mm
Altezza (pollici)
0,811 inch
Larghezza
31,36 mm
Larghezza (pollici)
1,235 inch
Peso netto
20,13 g

Conformità ambientale del prodotto

Stato conformità RoHS
Conforme senza esenzione
REACH SVHC
No SVHC above 0.1 wt%

Parametri del sistema

Famiglia prodotti
OMNIMATE Power - Serie BV/SV 7.62HP
Tipo di collegamento
Collegamento al campo
Tecnica di collegamento cavi
PUSH IN con attuatore
Passo in mm (P)
7,62 mm
Passo in pollici (P)
0,3 "
Direzione d'uscita del conduttore
180°
Numero di poli
4
L1 in mm
22,86 mm
L1 in pollici
0,9 "
quantità di file
1
Numero di serie di poli
1
Protezione da contatto accidentale DIN VDE 57 106
sicurezza per le dita
Protezione da contatto accidentale secondo DIN VDE 0470
IP 20 innestato
Grado di protezione
IP20
Resistenza di passaggio
4,50 mΩ
Codificabile
Sì
Lunghezza di spellatura
12 mm
Coppia di serraggio per flangia a vite, min.
0,2 Nm
Lama cacciavite
0,6 x 3,5
Cicli di inserimento
25

Dati del materiale

Materiale isolante
PA GF
Colori
nero
Tabella dei colori (simile)
RAL 9011
Gruppo materiali isolanti
II
Comparative Tracking Index (CTI)
≥ 500
Classe d'infiammabilità UL 94
V-0
Materiale dei contatti
Lega in rame
Superficie dei contatti
stagnato
Struttura a strati del connettore maschio
4...6 µm Sn lucido
Temperatura di magazzinaggio, min.
-40 °C
Temperatura di magazzinaggio, max.
70 °C
-50 °C
Temperatura d'esercizio , max.
125 °C
Campo della temperatura di montaggio, min.
-25 °C
Campo della temperatura di montaggio, max.
125 °C

Conduttori adatti al collegamento

Campo di sezioni, min.
0,5 mm²
Campo di sezioni, max.
6 mm²
rigido, min. H05(07) V-U
0,5 mm²
rigido, max. H05(07) V-U
6 mm²
Flessibile, min. H05(07) V-K
0,5 mm²
Flessibile, max. H05(07) V-K
6 mm²
con terminale AEH con collare DIN 46 228/4, min.
1,5 mm²
con terminale AEH con collare DIN 46 228/4, max.
6 mm²
con terminale, DIN 46228 pt 1, min.
1,5 mm²
con terminale a norma DIN 46 228/1, max.
6 mm²
Conduttore innestabile
  • Sezione trasversale per il collegamento del conduttore:
    • Tipo:
      con cablaggio di precisione
    • nominale:
      2,5 mm²
  • terminale:
    • Lunghezza di spellatura:
      • nominale:
        12 mm
    • Terminale consigliato:
      0186100000
    • Lunghezza di spellatura:
      • nominale:
        14 mm
    • Terminale consigliato:
      9019170000
  • Sezione trasversale per il collegamento del conduttore:
    • Tipo:
      con cablaggio di precisione
    • nominale:
      4 mm²
  • terminale:
    • Lunghezza di spellatura:
      • nominale:
        12 mm
    • Terminale consigliato:
      0244100000
    • Lunghezza di spellatura:
      • nominale:
        14 mm
    • Terminale consigliato:
      9019200000
  • Sezione trasversale per il collegamento del conduttore:
    • Tipo:
      con cablaggio di precisione
    • nominale:
      6 mm²
  • terminale:
    • Lunghezza di spellatura:
      • nominale:
        12 mm
    • Terminale consigliato:
      0191900000
    • Lunghezza di spellatura:
      • nominale:
        14 mm
    • Terminale consigliato:
      0533500000
  • Sezione trasversale per il collegamento del conduttore:
    • Tipo:
      con cablaggio di precisione
    • nominale:
      1,5 mm²
  • terminale:
    • Lunghezza di spellatura:
      • nominale:
        15 mm
    • Terminale consigliato:
      9019140000
    • Lunghezza di spellatura:
      • nominale:
        12 mm
    • Terminale consigliato:
      9004060000
Testo di riferimento
Il diametro esterno del collare isolante non dovrebbe essere più largo del passo (P)
La lunghezza dei terminali deve essere scelta a seconda del prodotto e della tensione nominale.

Dati di dimensionamento secondo IEC

Testato secondo lo standard
IEC 60664-1
IEC 61984
Corrente di dimensionamento, numero minimo di poli (Tu=20 °C)
41 A
Corrente di dimensionamento, numero massimo di poli (Tu=20 °C)
41 A
Corrente di dimensionamento, numero minimo di poli (Tu=40 °C)
41 A
Corrente di dimensionamento, numero massimo di poli (Tu = 40°C)
41 A
Tensione di dimensionamento con classe di sovratensione/grado di lordura II/2
1.000 V
Tensione di dimensionamento con classe di sovratensione/grado di lordura III/2
800 V
Tensione nominale con classe di sovratensione/grado di lordura III/3
800 V
Tensione di dimensionamento con classe di sovratensione/grado di lordura II/2
6 kV
Tensione di dimensionamento con classe di sovratensione/grado di lordura III/2
8 kV
Sovratensione nominale con classe di sovratensione/grado di lordura III/3
8 kV
Portata transitoria
3 x 1s mit 420 A
Distanza in aria, min.
12,7 mm
Distanza superficiale, min.
12,7 mm

Dati di dimensionamento secondo CSA

Istituto (CSA)
CSA
N° certificato (CSA)
200039-70176790
Tensione nominale (Gruppo B / CSA)
600 V
Tensione nominale (Gruppo C / CSA)
600 V
Tensione nominale (Gruppo D / CSA)
600 V
Corrente nominale (Gruppo B / CSA)
35 A
Corrente nominale (Gruppo C / CSA)
35 A
Corrente nominale (Gruppo D / CSA)
5 A
Sezione di collegamento cavo AWG, min.
AWG 24
Sezione di collegamento cavo AWG, max.
AWG 10
Riferimento ai valori di omologazione
Le specifiche indicano i valori massimi, per i dettagli fare riferimento al certificato di conformità.

Dati di dimensionamento sec. UL 1059

Istituto (cURus)
CURUS
N° certificato (cURus)
E60693
Tensione nominale (Gruppo B / UL 1059)
600 V
Tensione nominale (Gruppo C / UL 1059)
600 V
Tensione nominale (Gruppo D / UL 1059)
600 V
Corrente nominale (Gruppo B / UL 1059)
36 A
Corrente nominale (Gruppo C / UL 1059)
36 A
Corrente nominale (Gruppo D / UL 1059)
5 A
Sezione di collegamento cavo AWG, min.
AWG 24
Sezione di collegamento cavo AWG, max.
AWG 10
Riferimento ai valori di omologazione
Le specifiche indicano i valori massimi, per i dettagli fare riferimento al certificato di conformità.

Imballaggio

Imballaggio
Box
Lunghezza VPE
338 mm
Larghezza VPE
130 mm
Altezza VPE
54 mm

Nota importante

Conformità IPC
Conformità: i prodotti sono sviluppati, prodotti e forniti secondo standard e normative internazionali riconosciuti, sono conformi alle caratteristiche indicate nel foglio dati e soddisfano le caratteristiche decorative in accordo con IPC-A-610 "Classe 2". Ulteriori richieste relative al prodotto potranno essere valutate su richiesta.
Note

• Altre varianti su richiesta
• Corrente nominale relativa alla sezione nominale e al numero min. di poli
• Terminali con collare isolante DIN 46228/4
• Terminali senza collare isolante secondo DIN 46228/1
• P su disegno = passo
• I dati di dimensionamento si riferiscono ai singoli componenti. Per le distanze in aria e superficiali rispetto agli altri componenti, fare riferimento alle relative norme in funzione dell'applicazione.
• Ulteriori combinazioni di poli su richiesta
• In conformità alla norma IEC 61984, i connettori OMNIMATE sono connettori senza potere di interruzione (COC). Durante l'uso designato non è consentito innestare o disinnestare connettori sotto tensione o sotto carico
• Stoccaggio a lungo termine del prodotto con una temperatura media di 50 °C e un’umidità massima del 70 %, 36 mesi

Classificazioni

ETIM 6.0
EC002638
ETIM 7.0
EC002638
ETIM 8.0
EC002638
ETIM 9.0
EC002638
ETIM 10.0
EC002638
ECLASS 9.0
27-44-03-09
ECLASS 9.1
27-44-03-09
ECLASS 10.0
27-44-03-09
ECLASS 11.0
27-46-02-02
ECLASS 12.0
27-46-02-02
ECLASS 13.0
27-46-02-02
ECLASS 14.0
27-46-02-02
ECLASS 15.0
27-46-02-02
