TBF 37/30/18 7035
Simile alla figura
TBF 37/30/18 7035

TBF 37/30/18 7035

TBF (custodia vuota in poliestere), Custodia vuota, Posizione verticale: 372 mm, Larghezza: 302 mm, Profondità: 175 mm, Materiale di base: poliestere rinforzato con fibra di vetro, non trattato, Grigio chiaro

N. articolo 0360400000
Download foglio dati Supporto ingegneristico Download dei prodotti
Accessori 8 Prodotti correlati 2
Omologazioni Dati generali per l’ordinazione Dimensioni e pesi Temperature Conformità ambientale del prodotto Collegamenti a vite a destra Collegamenti a vite in alto / in basso Numeri certificati custodia PE70 Dati Generali Equipaggiamento orizzontale Equipaggiamento verticale Classificazioni

Omologazioni

ROHS
Conforme

Dati generali per l’ordinazione

Versione
TBF (custodia vuota in poliestere), Custodia vuota, Posizione verticale: 372 mm, Larghezza: 302 mm, Profondità: 175 mm, Materiale di base: poliestere rinforzato con fibra di vetro, non trattato, Grigio chiaro
N. d’ordine
0360400000
Tipo
TBF 37/30/18 7035
GTIN (EAN)
4008190108687
CPZ
1  Pezzo

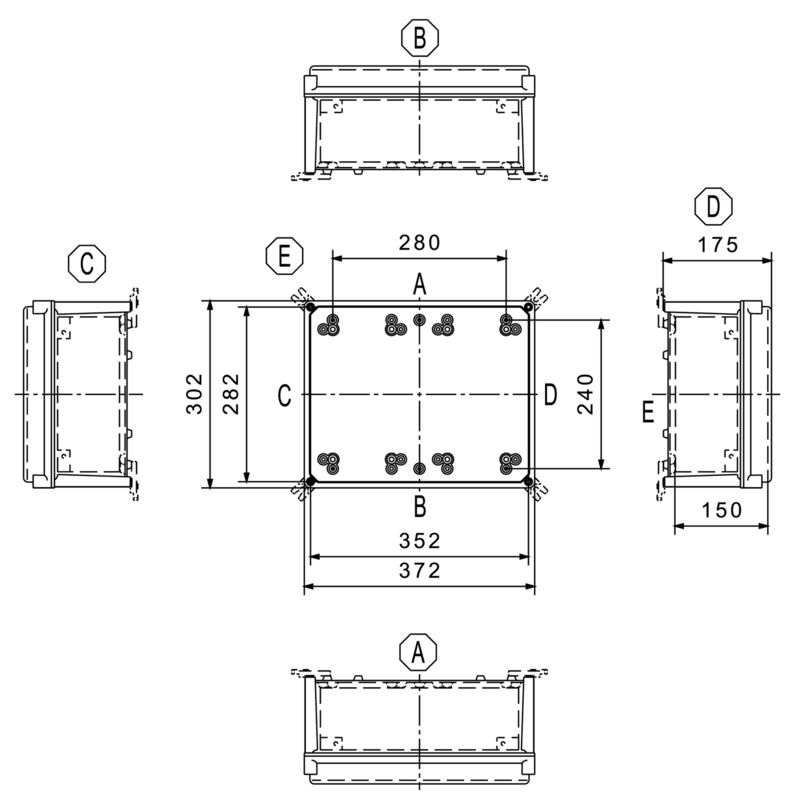

Dimensioni e pesi

Profondità
175  mm
Profondità (pollici)
6,89  inch
Posizione verticale
372  mm
Altezza (pollici)
14,646  inch
Larghezza
302  mm
Larghezza (pollici)
11,89  inch
Peso netto
2.829  g

Temperature

Temperatura d'esercizio
-50 °C...130 °C
Temperatura d'esercizio continuo, max.
70  °C

Conformità ambientale del prodotto

Stato conformità RoHS
Conforme senza esenzione
REACH SVHC
No SVHC above 0.1 wt%

Collegamenti a vite a destra

M12
56
M16
30
M20
27
M25
12
M32
5
M40
4
M50
4
M63
3

Collegamenti a vite in alto / in basso

M12
44
M16
24
M20
20
M25
10
M32
4
M40
3
M50
3
M63
2

Numeri certificati custodia

Dichiarazione di conformità n. (DoC LVD)
DoC DE PS2420 220224 002ISS01

PE70 Dati Generali

Allegato coperchio
Crosshead nylon screws
Altezza apertura di accesso
348  mm
Campi di applicazione
Tecnica degli edifici
Sistema dei trasporti
Industria degli imballaggi
Settore meccanico
Classe d'infiammabilità UL 94
HB
Coperchio
Sì
Coppia di serraggio delle viti coperchio
1,5  Nm
Fissaggio dei componenti
4 o 6 tiranti coperchi M6 filettatura interna
Fissaggio della custodia
6,5 mm attraverso pavimento custodia
Grado di protezione
IP67
Istruzioni di montaggio
Montaggio vite
Larghezza apertura di accesso
278  mm
Materiale delle guarnizioni
Poliuretano
Materiale di base
poliestere rinforzato con fibra di vetro
Norme
IEC 60529
EN 60529
EN 62208
EN/IEC 61439-2
Numero di viti sul coperchio
4
Piastra a flangia
No
Resistenza agli urti
IK08 in conformità alla norma IEC 62208
IK10 in conformità alla norma IEC 62262
Superficie
non trattato
Temperatura d'esercizio , max.
130  °C
Temperatura d'esercizio , min.
-50  °C
Tossicità
Esente da alogeni

Equipaggiamento orizzontale

WDU 10 / ZDU 10
2x22
WDU 16 / ZDU 16
2x16
WDU 2,5 / ZDU 2,5 / IDU 2,5
2x44
WDU 35 / ZDU 35
2x14
WDU 4 / ZDU 4
2x37
WDU 6 / ZDU 6
2x28

Equipaggiamento verticale

WDU 10 / ZDU 10
2x29
WDU 16 / ZDU 16
2x21
WDU 2,5 / ZDU 2,5 / IDU 2,5
2x57
WDU 35 / ZDU 35
2x18
WDU 4 / ZDU 4
2x48
WDU 6 / ZDU 6
2x36

Classificazioni

ETIM 6.0
EC000261
ETIM 7.0
EC000261
ETIM 8.0
EC000261
ETIM 9.0
EC000261
ETIM 10.0
EC000261
ECLASS 9.0
27-18-01-01
ECLASS 9.1
27-18-92-90
ECLASS 10.0
27-18-01-01
ECLASS 11.0
27-18-01-01
ECLASS 12.0
27-18-01-01
ECLASS 13.0
27-18-01-01
ECLASS 14.0
27-18-01-01
ECLASS 15.0
27-18-01-01
