TFIS 12-240VUC 2NO SD
TFI-SERIES, Timer Star-Delta, Numero di contatti: 2, contatto NA, AgNi, Tensione nominale: 12...240 V UC -10 % / +10 %, Corrente permanente: 3 A, Collegamento a vite
N. articolo
2697270000
Caratteristiche

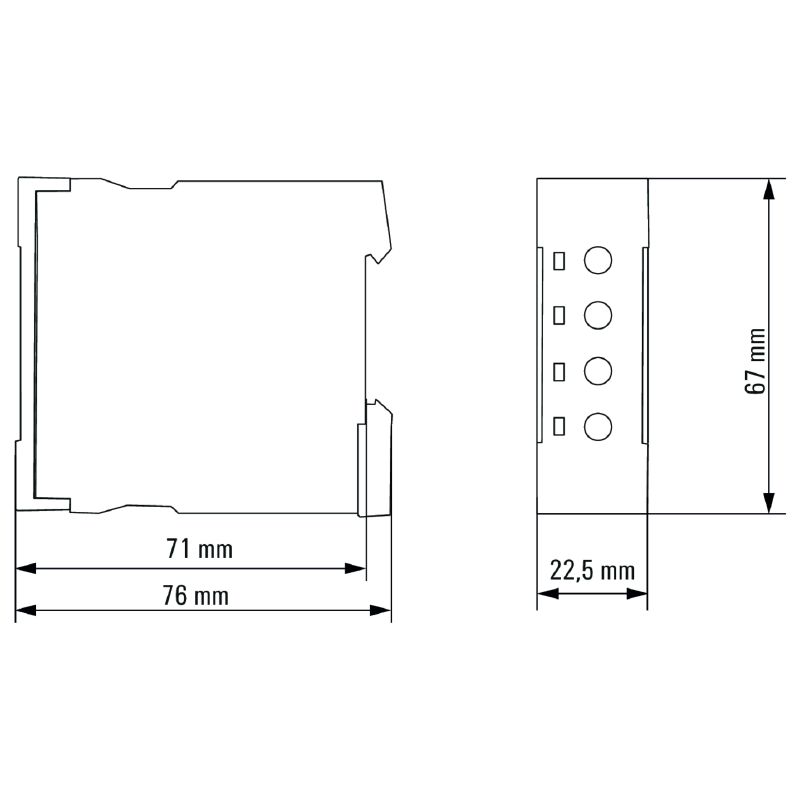

| Versione | TFI-SERIES, Timer Star-Delta, Numero di contatti: 2, contatto NA, AgNi, Tensione nominale: 12...240 V UC -10 % / +10 %, Corrente permanente: 3 A, Collegamento a vite |
| N. d’ordine | 2697270000 |
| Tipo | TFIS 12-240VUC 2NO SD |
| GTIN (EAN) | 4050118705270 |
| CPZ | 1 Pezzo |
| Profondità | 75 mm |
| Profondità (pollici) | 2,953 inch |
| 67 mm | |
| Altezza (pollici) | 2,638 inch |
| Larghezza | 225 mm |
| Larghezza (pollici) | 8,858 inch |
| Peso netto | 81 g |
| Temperatura di magazzinaggio | -40 °C...70 °C |
| Temperatura d'esercizio | -25 °C...60 °C |
| Umidità | 5…95 % umidità relativa, senza condensazione |
| Stato conformità RoHS | Conforme senza esenzione |
| REACH SVHC | No SVHC above 0.1 wt% |
| Tensione nominale | 12...240 V UC -10 % / +10 % |
| Potenza nominale |
500 mVA
180 mW |
| Indicatore di stato |
LED verde (U/t) lampeggia: relè star chiuso, tempo scorre
Spie LED verdi (U/t) sempre accese: relè delta chiuso, tempo scorre LED giallo (R): relè star chiuso |
| Campi di temporizzazione |
0.5 s - 10 s
1.5 s - 30 s 3 s - 60 s 9 s - 180 s |
| Impostazione della tolleranza | 5 % |
| Tempo max. di ripristino in caso di interruzione della tensione | 200 ms |
| Precisione di base | ± 1 % (del valore d fondo scala) |
| Durata min. impulso | 100 ms |
| Precisione di ripetizione | <0.5 % o ±5 ms |
| Tensione di commutazione nominale | 250 V AC |
| Corrente permanente | 3 A |
| Tensione di commutazion AC, max. | 250 V |
| Tensione di commutazion DC, max. | 30 V |
| Potenza di commutazione min. |
10 mA @ 12 V
100 mA @ 5 V |
| Potenza di commutazione AC (ohmica), max. | 750 VA |
| Potenza di commutazione DC (ohmica), max. | 90 W |
| Tipo di contatto | 2 contatto NA (AgNi) |
| Durata elettrica bobina DC | 100x103 cicli di commutazione (3 A a 250 VAC) |
| Durata meccanica | 20 x 106 commutazioni |
| Adatti per montaggio frontale | No |
| Guida | TS 35 |
| Tasto di prova disponibile | No |
| Indicatore di posizione dell'interruttore meccanico | No |
| Colori | nero |
| Classe d'infiammabilità UL 94 | V-0 |
| Componente classe d’infiammabilità UL94 |
|
| Resistance to vibration EN 61812-1 |
10 Hz...60 Hz: 0.15 mm
60 Hz...150 Hz: 2 g |
| Tensione nominale | 300 V |
| Grado di lordura | 2 |
| Classe di sovratensione | III |
| Distanza in aria e superficiale lato comando/lato di carico | ≥ 3 mm |
| Rigidità dielettrica lato comando - lato di carico | 1.6 kV |
| Tensione impulsiva massima | 4 kV |
| Grado di protezione | IP20 |
| N° Certificato (cULus) | E360862 |
| Tecnica di collegamento cavi | Collegamento a vite |
| Lunghezza di spellatura, collegamento di dimensionamento | 8 mm |
| Coppia di serraggio, max. | 1 Nm |
| Campo di serraggio, collegamento di dimensionamento | 2,5 mm² |
| Campo di sezioni, min. | 0,5 mm² |
| Campo di sezioni, max. | 4 mm² |
| Sezione di collegamento cavo AWG, min. | AWG 20 |
| Sezione di collegamento cavo AWG, max. | AWG 12 |
| Sezione di collegamento cavo, rigido, min. | 0,5 mm² |
| Sezione di collegamento cavo, rigido, max. | 4 mm² |
| Sezione di collegamento cavo, flessibile, min. | 0,5 mm² |
| Sezione di collegamento cavo, flessibile, max. | 4 mm² |
| Sezione di collegamento cavo, flessibile con terminali DIN 46228/4, min. | 0,5 mm² |
| Sezione di collegamento cavo, flessibile con terminali DIN 46228/4, max. | 2,5 mm² |
| Sezione di collegamento cavo, flessibile, AEH (DIN 46228-1), min. | 0,5 mm² |
| Sezione di collegamento cavo, flessibile, AEH (DIN 46228-1), max. | 2,5 mm² |
| Sezione di collegamento cavo flessibile, 2 conduttori innestabili, min. | 0,5 mm² |
| Sezione di collegamento cavo, flessibile, 2 conduttori innestabili, max. | 2,5 mm² |
| Dimensione lama | Gr. PH1 |
| Omologazione/Certificato/Documento di conformità | [EU Konformitätserklärung / EU Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_94019) |
| Dati ingegneristici | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_96351) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.2697270000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2697270000) |
| Documentazione utente |
[Beschreibung der Zeitfunktionen - Deutsch](https://mdcop.weidmueller.com/mediadelivery/asset/900_97434)
[Declaration of timing functions - English](https://mdcop.weidmueller.com/mediadelivery/asset/900_97444) [Beipackzettel / Package Insert – multilingual](https://mdcop.weidmueller.com/mediadelivery/asset/900_102535) |
| Cataloghi | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC001439 |
| ETIM 7.0 | EC001439 |
| ETIM 8.0 | EC001439 |
| ETIM 9.0 | EC001439 |
| ECLASS 9.0 | 27-37-16-05 |
| ECLASS 9.1 | 27-37-16-05 |
| ECLASS 10.0 | 27-37-16-05 |
| ECLASS 11.0 | 27-37-16-05 |
| ECLASS 12.0 | 27-37-16-05 |
| ECLASS 13.0 | 27-37-16-05 |
| ECLASS 14.0 | 27-37-16-05 |
| Omologazioni |   |
| ROHS | Conforme |
| UL File Number Search | [Sito web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html) |
| N° Certificato (cULus) | E360862 |
