TOP 24-230VUC EMPTY ED2
TERMSERIES, Zoccolo portarelè, Tensione nominale: 24…230 V UC ±10 % , Tensione di commutazione nominale: 250 V AC, Corrente permanente: 16 A, PUSH IN
Caratteristiche
| Versione | TERMSERIES, Zoccolo portarelè, Tensione nominale: 24…230 V UC ±10 % , Tensione di commutazione nominale: 250 V AC, Corrente permanente: 16 A, PUSH IN |
| N. d’ordine | 2663110000 |
| Tipo | TOP 24-230VUC EMPTY ED2 |
| GTIN (EAN) | 4050118697964 |
| CPZ | 10 Pezzo |
| Profondità | 87,8 mm |
| Profondità (pollici) | 3,457 inch |
| Posizione verticale | 89,4 mm |
| Altezza (pollici) | 3,52 inch |
| Larghezza | 12,8 mm |
| Larghezza (pollici) | 0,504 inch |
| Peso netto | 48 g |
| Temperatura di magazzinaggio | -40 °C...85 °C |
| Temperatura d'esercizio | -40 °C...60 °C |
| Umidità | 5–95 % umidità rel., Tu= 40°C, senza condensazione |
| Stato conformità RoHS | Conforme con esenzione |
| Esenzione RoHS (se applicabile/nota) | 7a, 7cI |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | 9e2cbc49-76d9-4611-b8ec-5b4f549a0aa9 |
| Temperatura ambiente (operativa), max. | 60 °C |
| Sezione di collegamento AWG, min. | AWG 26 |
| Sezione di collegamento AWG, max. | AWG 14 |
| Tipo di cavo |
conduttore rigido in rame
conduttore flessibile in rame |
| Grado di lordura | 2 |
| N° certificato (cURus) | E223759 |
| Tensione nominale | 24…230 V UC ±10 % |
| Indicatore di stato | LED verde |

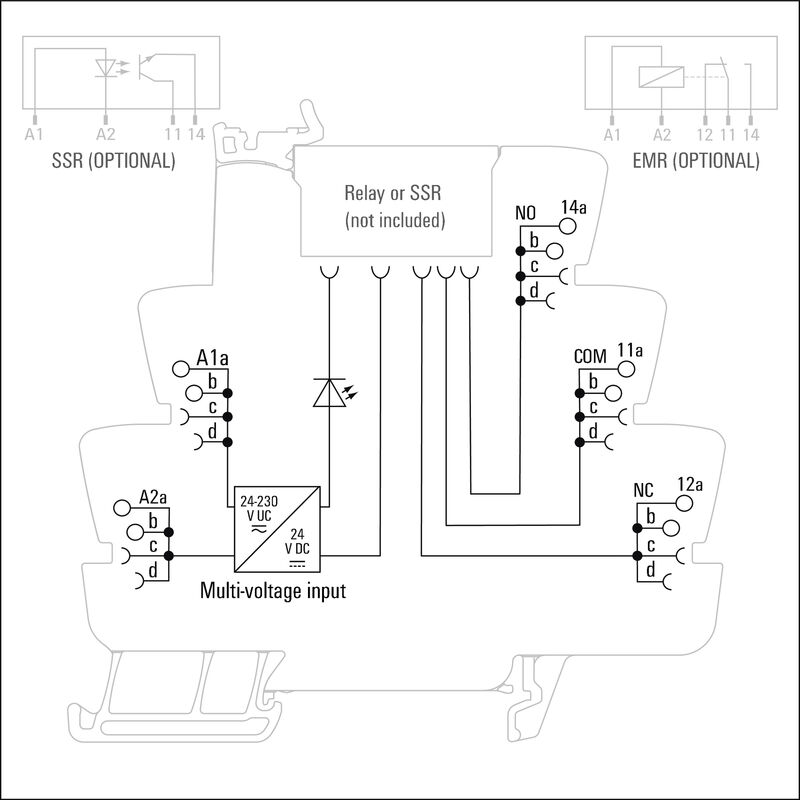

| Circuito di protezione | Raddrizzatore |
| La tensione bobina del relè sostituivo devia dalla tensione pilota di dimensionamento | Sì |
| Tensione bobina del relè sostitutivo | 24 V DC |
| Tensione di commutazione nominale | 250 V AC |
| Corrente permanente | 16 A |
| Tensione di commutazion AC, max. | 250 V |
| Tipo di contatto | 1 Contatto di scambio |
| Altitudine di esercizio |
≤ 2000 m
sopra il livello del mare |
| Guida | TS 35 |
| Tasto di prova disponibile | No |
| Indicatore di posizione dell'interruttore meccanico | No |
| Colori | nero |
| Componente classe d’infiammabilità UL94 |
|
| Tensione nominale | 300 V |
| Grado di lordura | 2 |
| Classe di sovratensione | III |
| Distanza in aria e superficiale lato comando/lato di carico | ≥ 6 mm |
| Rigidità dielettrica lato comando - lato di carico | 3,51 kVeff /1 min. |
| Tipo di isolamento in ingresso e in uscita | Isolamento rinforzato |
| Tipo di isolamento nei contatti vicini | Isolamento d'esercizio |
| Rigidità dielettrica rispetto alla guida di supporto | 3,51 kVeff / 1 min. |
| Grado di protezione | IP20 |
| N° certificato (cURus) | E223759 |
| Tecnica di collegamento cavi | PUSH IN |
| Lunghezza di spellatura, collegamento di dimensionamento | 9 mm |
| Campo di serraggio, collegamento di dimensionamento | 1,5 mm² |
| Campo di sezioni, min. | 0,14 mm² |
| Campo di sezioni, max. | 2,5 mm² |
| Sezione di collegamento cavo AWG, min. | AWG 26 |
| Sezione di collegamento cavo AWG, max. | AWG 14 |
| Sezione di collegamento cavo, rigido, min. | 0,14 mm² |
| Sezione di collegamento cavo, rigido, max. | 1,5 mm² |
| Sezione di collegamento cavo, rigido, min. (AWG) | AWG 26 |
| Sezione di collegamento cavo, rigido, max. (AWG) | AWG 16 |
| Sezione di collegamento cavo, flessibile, min. | 0,14 mm² |
| Sezione di collegamento cavo, flessibile, max. | 2,5 mm² |
| Sezione di collegamento cavo, flessibile, min. (AWG) | AWG 26 |
| Sezione di collegamento cavo, flessibile, max. (AWG) | AWG 14 |
| Sezione di collegamento cavo, flessibile con terminali DIN 46228/4, min. | 0,15 mm² |
| Sezione di collegamento cavo, flessibile con terminali DIN 46228/4, max. | 1,5 mm² |
| Sezione di collegamento cavo, flessibile, AEH (DIN 46228-1), min. | 0,15 mm² |
| Sezione di collegamento cavo, flessibile, AEH (DIN 46228-1), max. | 1,5 mm² |
| Terminali doppi, min. | 0,5 mm² |
| Terminali doppi, max. | 1 mm² |
| Dimensione lama | 0,4 x 2,0 mm |
| Omologazione/Certificato/Documento di conformità | [EU Konformitätserklärung / EU Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_35809) |
| Dati ingegneristici | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_205663) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.2663110000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2663110000) |
| Documentazione utente | [Beipackzettel / Package Insert – multilingual](https://mdcop.weidmueller.com/mediadelivery/asset/900_93137) |
| Cataloghi | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC001456 |
| ETIM 7.0 | EC001456 |
| ETIM 8.0 | EC001456 |
| ETIM 9.0 | EC001456 |
| ECLASS 9.0 | 27-37-16-03 |
| ECLASS 9.1 | 27-37-16-03 |
| ECLASS 10.0 | 27-37-16-03 |
| ECLASS 11.0 | 27-37-16-03 |
| ECLASS 12.0 | 27-37-16-03 |
| ECLASS 13.0 | 27-37-16-03 |
| ECLASS 14.0 | 27-37-16-03 |
| Omologazioni |    |
| ROHS | Conforme |
| UL File Number Search | [Sito web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html) |
| N° certificato (cURus) | E223759 |
Accessori
-
N. articolo:1463540000Confezione:1 Pezzo
TERMSERIES, Adattatore, Spina a 10 poli secondo DIN EN 60603-13, leva di bloccaggio lunga, Numero di percorsi di segnale: 8, Tensione nominale DC : 24 V, Corrente nominale (per percorso di segnale): 125 mA
-
N. articolo:1240780000Confezione:10 Pezzo
TERMSERIES, Modulo di alimentazione, Numero di contatti: 5, , Corrente permanente: 10 A, Collegamento a vite
-
N. articolo:1240790000Confezione:10 Pezzo
TERMSERIES, Modulo di alimentazione, Numero di contatti: 5, , Corrente permanente: 10 A, Molla autobloccante
-
N. articolo:2618940000Confezione:10 Pezzo
TERMSERIES, Modulo di alimentazione, Numero di contatti: 5, , Corrente permanente: 10 A, PUSH IN
-
N. articolo:2749260000Confezione:1 Pezzo
Cacciavite, Larghezza della lama (B): 2 mm, Lunghezza della lama: 60 mm, Spessore della lama (A): 0.4 mm
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
N. articolo:2749780000Confezione:1 Pezzo
Cacciavite, Larghezza della lama (B): 2 mm, Lunghezza della lama: 60 mm, Spessore della lama (A): 0.4 mm
-
-
N. articolo:1818400000Confezione:600 Pezzo
WS, Terminal marker, 10 x 6 mm, Passo in mm (P): 6.00 Weidmueller, Allen-Bradley, bianco
È la controparte di
-
N. articolo:1984080000Confezione:20 Pezzo
TERMSERIES, relè, Numero di contatti: 1, contatto NA AgSnO, Tensione nominale: 24 V DC, Corrente permanente: 16 A, Collegamento ad innesto, Tasto di prova disponibile: No
-
N. articolo:8866920000Confezione:20 Pezzo
TERMSERIES, relè, Numero di contatti: 1, contatto NA AgSnO + W, Tensione nominale: 24 V DC, Corrente permanente: 16 A, Collegamento ad innesto, Tasto di prova disponibile: No
-
N. articolo:1132310000Confezione:20 Pezzo
TERMSERIES, Relè a stato solido, Tensione nominale: 10…32 V DC , Tensione di commutazione nominale: 0...33 V DC, Corrente permanente: 3,5 A, Collegamento ad innesto
-
N. articolo:1421450000Confezione:20 Pezzo
TERMSERIES, Relè a stato solido, Tensione nominale: 10…32 V DC , Tensione di commutazione nominale: 0…35 V DC, Corrente permanente: 5 A, Collegamento ad innesto
-
N. articolo:1132290000Confezione:20 Pezzo
TERMSERIES, Relè a stato solido, Tensione nominale: 10…32 V DC , Tensione di commutazione nominale: 12...275 V AC, Corrente permanente: 1 A, Collegamento ad innesto
-
N. articolo:1984040000Confezione:20 Pezzo
TERMSERIES, relè, Numero di contatti: 1, Contatto di scambio AgNi, Tensione nominale: 24 V DC, Corrente permanente: 16 A, Collegamento ad innesto, Tasto di prova disponibile: No
Componente singolo di
-
N. articolo:2663130000Confezione:10 Pezzo
TERMSERIES, Modulo a relè, Numero di contatti: 1, contatto NA AgSnO, Tensione nominale: 24…230 V UC ±10 %, Corrente permanente: 16 A, PUSH IN, Tasto di prova disponibile: No
-
N. articolo:2663150000Confezione:10 Pezzo
TERMSERIES, Relè a stato solido, Tensione nominale: 24…230 V UC ±10 % , Tensione di commutazione nominale: 3...33 V DC, Corrente permanente: 5 A, PUSH IN
-
N. articolo:2663120000Confezione:10 Pezzo
TERMSERIES, Modulo a relè, Numero di contatti: 1, Contatto di scambio AgNi, Tensione nominale: 24…230 V UC ±10 %, Corrente permanente: 16 A, PUSH IN, Tasto di prova disponibile: No
-
N. articolo:2663140000Confezione:10 Pezzo
TERMSERIES, Modulo a relè, Numero di contatti: 1, contatto NA AgSnO + W, Tensione nominale: 24…230 V UC ±10 %, Corrente permanente: 16 A, PUSH IN, Tasto di prova disponibile: No
-
N. articolo:2663100000Confezione:10 Pezzo
TERMSERIES, Relè a stato solido, Tensione nominale: 24…230 V UC ±10 % , Tensione di commutazione nominale: 3...33 V DC, Corrente permanente: 3,5 A, PUSH IN
