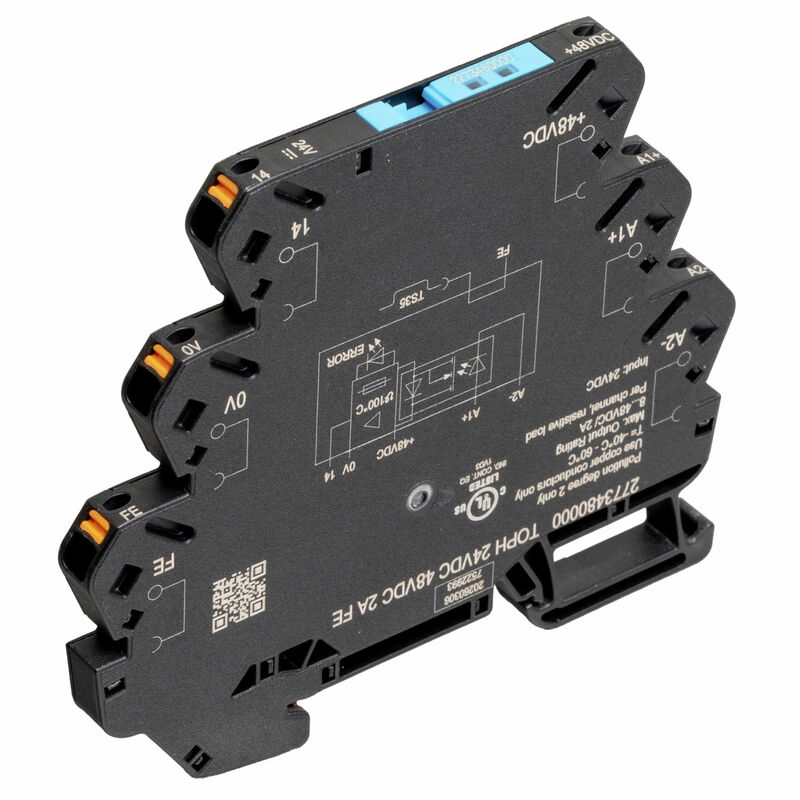

TOPH 24VDC 48VDC2A FE
Abbildung ähnlich
TOPH 24VDC 48VDC2A FE
Schaltbild
TOPH 24VDC 48VDC2A FE
Maßbild
TOPH 24VDC 48VDC2A FE
Sonstiges

TOPH 24VDC 48VDC2A FE

TERMSERIES-compact, Halbleiterrelais, Nennsteuerspannung: 24 V DC ±20 % , Nennschaltspannung: 8…48 VDC, Dauerstrom: 2 A, PUSH IN

Art.-Nr. 2773480000
Im Konfigurator öffnen
Datenblatt herunterladen Engineeringondersteuning Productdownloads
Zubehör 27 Verwandte Artikel 6
Zulassungen Allgemeine Bestelldaten Abmessungen und Gewichte Temperaturen Pravděpodobnost selhání Steuerseite Lastseite Allgemeine Daten Isolationskoordination Further details of approvals / standards Anschlussdaten Klassifikationen

Zulassungen

Zulassungen
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/0d1637a4-c7dd-4915-8bc8-4c9de8d8b393/DAP_Master_ICON,w_80,q_80)
UL File Number Search
[Web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Zertifikat-Nr. (cULus)
E141197

Allgemeine Bestelldaten

Ausfuehrung
TERMSERIES-compact, Halbleiterrelais, Nennsteuerspannung: 24 V DC ±20 % , Nennschaltspannung: 8…48 VDC, Dauerstrom: 2 A, PUSH IN
Best.-Nr.
2773480000
Art
TOPH 24VDC 48VDC2A FE
GTIN (EAN)
4064675037255
Množství
1 ks

Abmessungen und Gewichte

Tiefe
82 mm
Tiefe (inch)
3,228 inch
Höhe
90 mm
Höhe (inch)
3,543 inch
Breite
6,4 mm
Breite (inch)
0,252 inch
Nettogewicht
28 g

Temperaturen

Lagertemperatur
-40 °C...85 °C
Umgebungstemperatur
-40 °C…60 °C
Vlhkost
Relativní vlhkost 5-85%, Tu = 40 °C, bez kondenzace

Pravděpodobnost selhání

MTTF
647 a

Steuerseite

Nennsteuerspannung
24 V DC ±20 %
Jmenovitý proud DC
4.2 mA
Nennleistung
101 mW
Statusanzeige
Green LED
Red LED
Protective circuit
Free-wheeling diode
Suppressor diode

Lastseite

Nennschaltspannung
8…48 VDC
Dauerstrom
2 A
max. Schaltfrequenz bei Nennlast
7 Hz
Einschaltverzögerung
481 µs
Ausschaltverzögerung
700 µs
Spannungsfall bei max. Last
<1 V
Kurzschlussfest
Yes
Protective circuit, load side
Free-wheeling diode
Suppressor diode
Contact type
1 NO contact (MOS-FET)

Allgemeine Daten

Einsatzhöhe
≤ 2000 m
über N.N.
Tragschiene
TS 35
Prüftaste vorhanden
Nein
Barevný
černá
Komponente mit Brennbarkeitsklasse nach UL94
  • Komponent:
    Kryt
  • Klasifikace hořlavosti UL 94:
    V-0
  • Komponent:
    Stavový indikátor relé
  • Klasifikace hořlavosti UL 94:
    V-2
  • Komponent:
    Posunovač
  • Klasifikace hořlavosti UL 94:
    V-0

Isolationskoordination

Verschmutzungsgrad
2
Überspannungskategorie
III
Kriech- und Luftstrecke Steuerseite - Lastseite
≥ 8 mm
Spannungsfestigkeit Steuerseite - Lastseite
5 kVeff / 1min
Art der Isolation Eingang - Ausgang
reinforced insulation
Spannungsfestigkeit zur Tragschiene
4 kVeff / 1 Min.
Protection degree
IP20

Further details of approvals / standards

Zertifikat-Nr. (cULus)
E141197

Anschlussdaten

Abisolierlänge
9 mm
Leiteranschlusstechnik
PUSH IN
Abisolierlänge Bemessungsanschluss
9 mm
Klemmbereich, Bemessungsanschluss
1,5 mm²
Upínací rozsah, min.
0,14 mm²
Upínací rozsah, max.
2,5 mm²
Průřez propojení AWG, min.
AWG 26
Průřez propojení AWG, max.
AWG 14
Leiteranschlussquerschnitt, eindrähtig, min.
0,5 mm²
Wire cross-section, solid, max.
1,5 mm²
Wire cross-section, solid, min. (AWG)
AWG 26
Wire cross-section, solid, max. (AWG)
AWG 14
Wire connection cross section, finely stranded, min.
0,35 mm²
Wire connection cross-section, finely stranded, max.
2,5 mm²
Wire cross-section, finely stranded, min. (AWG)
AWG 26
Wire cross-section, finely stranded, max. (AWG)
AWG 14
Wire connection cross-section, finely stranded with wire-end ferrules DIN 46228/4, min.
0,14 mm²
Wire connection cross-section, finely stranded with wire-end ferrules DIN 46228/4, max.
1,5 mm²
Conductor cross-section, flexible with wire end ferrule (DIN 46228-1), min.
0,5 mm²
Conductor cross-section, flexible with wire end ferrule (DIN 46228-1), max.
1,5 mm²
Klingenmaß
0.6 x 3.5 mm

Klassifikationen

ETIM 8.0
EC001504
ETIM 9.0
EC001504
ETIM 10.0
EC001504
ECLASS 14.0
27-37-16-04
ECLASS 15.0
27-37-16-04
