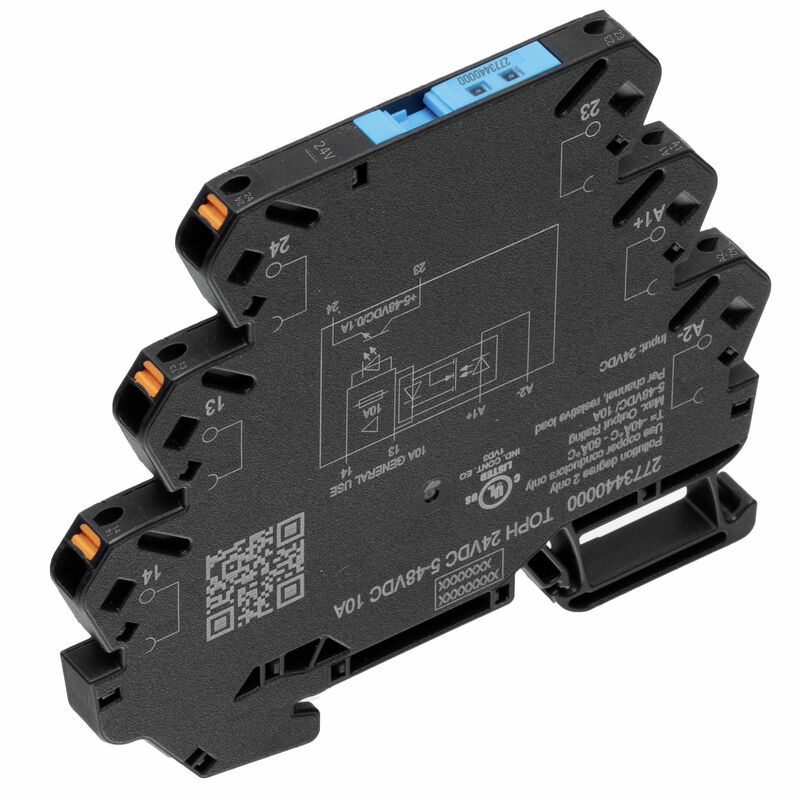

TOPH 24VDC 5-48VDC10A
Abbildung ähnlich

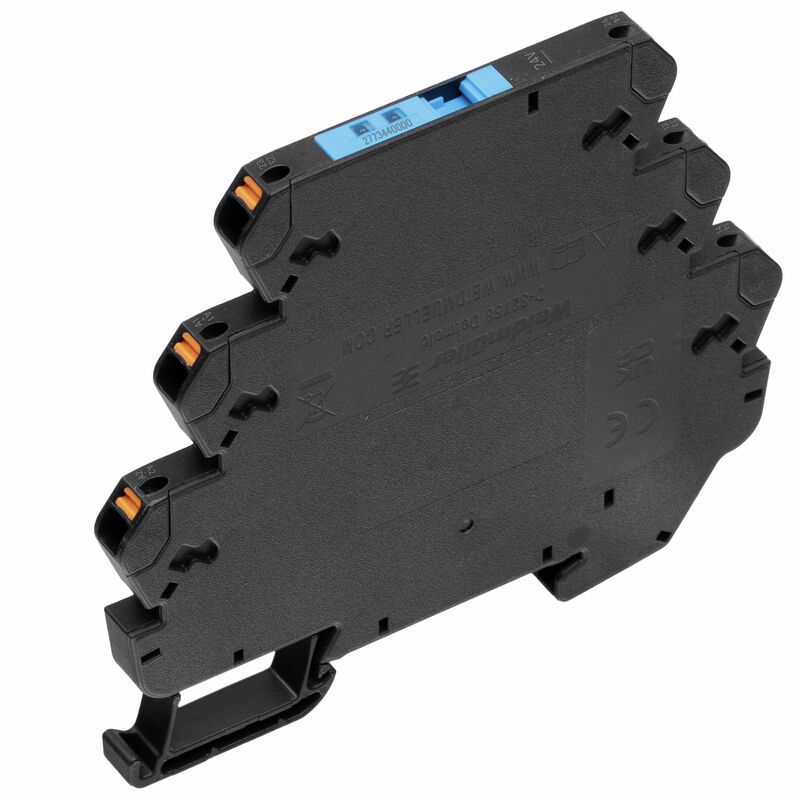

TOPH 24VDC 5-48VDC10A
Abbildung ähnlich
TOPH 24VDC 5-48VDC10A

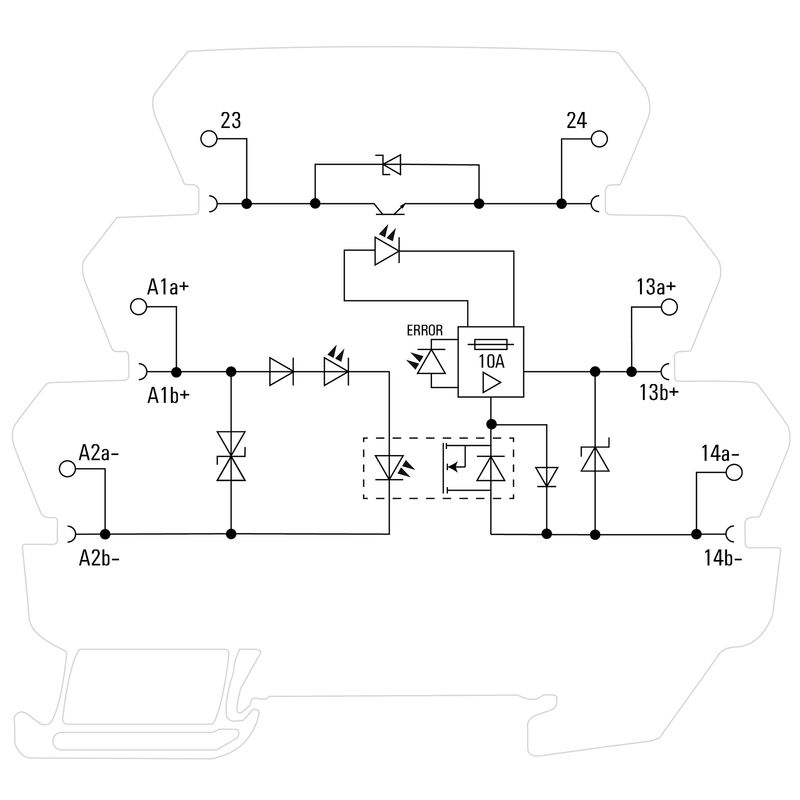

Schaltbild
TOPH 24VDC 5-48VDC10A

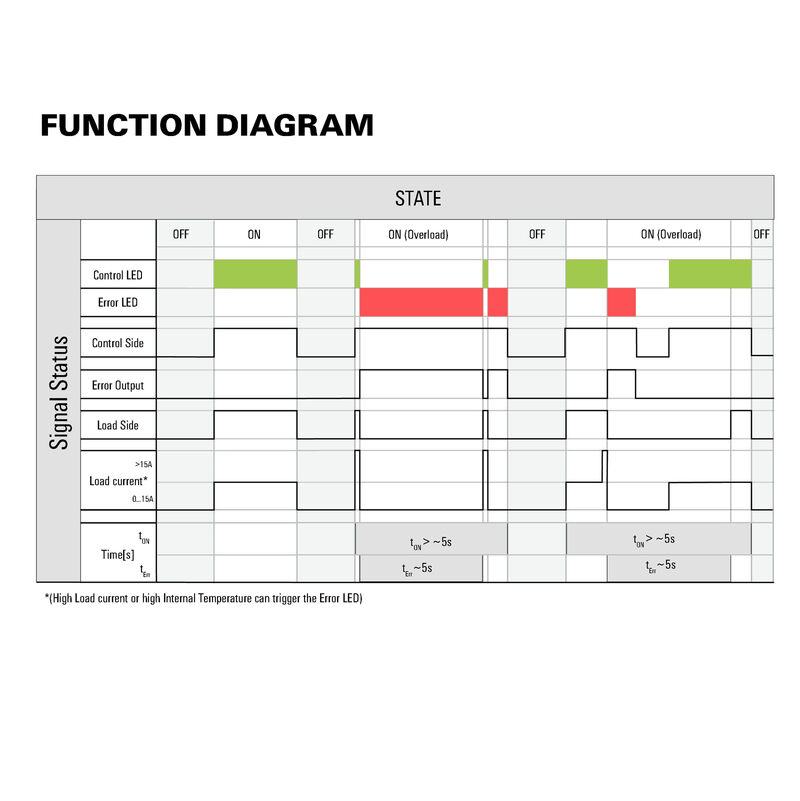

Diagramm
TOPH 24VDC 5-48VDC10A
Diagramm
TOPH 24VDC 5-48VDC10A
Maßbild
TOPH 24VDC 5-48VDC10A

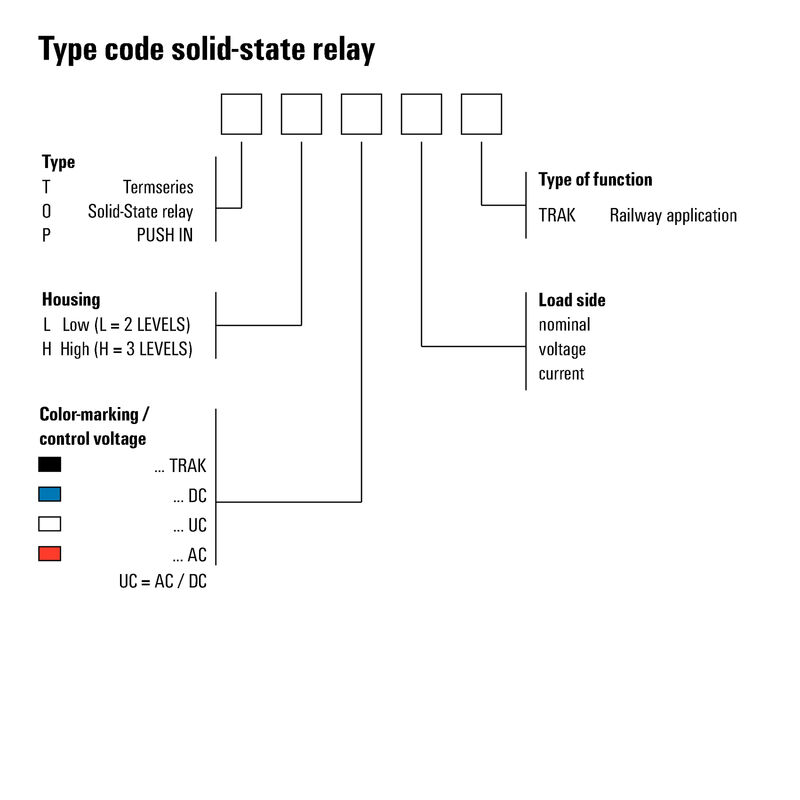

Sonstiges

TOPH 24VDC 5-48VDC10A

TERMSERIES-compact, Halbleiterrelais, Nennsteuerspannung: 24 V DC ±20 % , Nennschaltspannung: 5...48 V DC, Dauerstrom: 10 A, PUSH IN

№ продукта 2773440000
Открыть в конфигураторе
Загрузить спецификации Engineering Support Produkt Downloads
Zubehör 28 Verwandte Artikel 2
Zulassungen Allgemeine Bestelldaten Abmessungen und Gewichte Temperaturen Ausfallwahrscheinlichkeit Umweltanforderungen Bemessungsdaten UL Steuerseite Lastseite Allgemeine Daten Isolationskoordination Erweiterte Angaben Zulassungen / Normen Anschlussdaten Klassifikationen

Zulassungen

Zulassungen
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319222/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319228/-S800/-T1z1mm-S80)
UL File Number Search
[UL Webseite](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Tanúsítvány száma (cULus)
E141197

Allgemeine Bestelldaten

Ausfuehrung
TERMSERIES-compact, Halbleiterrelais, Nennsteuerspannung: 24 V DC ±20 % , Nennschaltspannung: 5...48 V DC, Dauerstrom: 10 A, PUSH IN
Best.-Nr.
2773440000
Art
TOPH 24VDC 5-48VDC10A
GTIN (EAN)
4064675037217
VPE
1 Stück

Abmessungen und Gewichte

Tiefe
81,4 mm
Tiefe (inch)
3,205 inch
Höhe
89,4 mm
Höhe (inch)
3,52 inch
Breite
6,4 mm
Largeur (pouces)
0,252 inch
순중량
5,3 g

Temperaturen

Lagertemperatur
-40 °C...85 °C
Umgebungstemperatur
-40 °C…70 °C
Feuchtigkeit
5...85 % rel. Feuchte, Tu = 40 °C, keine Betauung

Ausfallwahrscheinlichkeit

MTTF
276 a

Umweltanforderungen

RoHS-Konformitätsstatus
Konform mit Ausnahme
RoHS-Ausnahme (falls zutreffend/bekannt)
6c
REACH SVHC
Lead 7439-92-1

Bemessungsdaten UL

Leiterart
feindrähtige Kupferleiter
starre Kupferleiter

Steuerseite

Nennsteuerspannung
24 V DC ±20 %
Nennsteuerspannung (Steuereingang)
24 V DC ±20 %
Nennstrom DC
8.1 mA @ 24 V DC
Nennleistung
195 mW
Statusanzeige
LED grün
LED Rot
Schutzschaltung
Verpolungsschutz

Lastseite

Rated switching voltage
5...48 V DC
Continuous current
10 A @ 60 °C; 9 A @ 70 °C; 2 A @ 24 V DC DC 13
Fréquence de commutation max. à charge nominale
50 Hz
Retardo de conexión
Typ. 3.5 ms
끄기 지연
0,75 ms
단락 방지
Ja (bedingt 4 h / Strombegrenzung extern < 200 A)
Wskaźnik stanu strona obciążenia
LED rot, Kurzschluss / Überlast am Ausgang
Schutzschaltung Lastseite
Suppressordiode
Kurzschluss
Kontaktausführung
1 Schließer (POWER MOS-FET)

Allgemeine Daten

Operating altitude
≤ 2000 m
über N.N.
Ausführung
10 A
Tragschiene
TS 35
Testovací tlačítko k dispozici
Nein
Mechanische Schaltstellungsanzeige
Nein
Farbe
schwarz
UL94 flammability rating component
  • Komponente:
    Gehäuse
  • Brennbarkeitsklasse nach UL94:
    V-0
  • Komponente:
    Relais Statusanzeige
  • Brennbarkeitsklasse nach UL94:
    V-2
  • Komponente:
    Pusher
  • Brennbarkeitsklasse nach UL94:
    V-0

Isolationskoordination

Verschmutzungsgrad
2
Überspannungskategorie
III
Lignes d'air et de fuite côté commande - côté charge
≥ 8 mm
Rigidità dielettrica lato comando - lato di carico
4 kVeff / 1 Min.
Dielectric strength to mounting rail
4 kVeff / 1 Min.
Импульсное перенапряжение, до
6 kV (1,2/50 µs)
Schutzart
IP20

Erweiterte Angaben Zulassungen / Normen

N.º de certificado (cULus)
E141197

Anschlussdaten

Abisolierlänge
9 mm
Leiteranschlusstechnik
PUSH IN
Abisolierlänge Bemessungsanschluss
9 mm
Anslutningsområde, märkarea
1,5 mm²
Klemmbereich, min.
0,14 mm²
2,5 mm²
Leiteranschlussquerschnitt AWG, min.
AWG 26
Leiteranschlussquerschnitt AWG, max.
AWG 14
Leiteranschlussquerschnitt, eindrähtig, min.
0,5 mm²
Leiteranschlussquerschnitt, eindrähtig, max.
1,5 mm²
Leiteranschlussquerschnitt, eindrähtig, min. (AWG)
AWG 26
Leiteranschlussquerschnitt, eindrähtig, max. (AWG)
AWG 14
Leiteranschlussquerschnitt, feindrähtig, min.
0,35 mm²
Leiteranschlussquerschnitt, feindrähtig, max.
2,5 mm²
Leiteranschlussquerschnitt, feindrähtig, min. (AWG)
AWG 26
Leiteranschlussquerschnitt, feindrähtig, max. (AWG)
AWG 14
Leiteranschlussquerschnitt, feindrähtig AEH mit Kunststoffkragen DIN 46228/4, min.
0,5 mm²
Leiteranschlussquerschnitt, feindrähtig AEH mit Kunststoffkragen DIN 46228/4, max.
1,5 mm²
Leiteranschlussquerschnitt, feindrähtig, AEH (DIN 46228-1), min.
0,5 mm²
Leiteranschlussquerschnitt, feindrähtig, AEH (DIN 46228-1), max.
1,5 mm²
Klingenmaß
0,6 x 3,5 mm

Klassifikationen

ETIM 8.0
EC001504
ETIM 9.0
EC001504
ETIM 10.0
EC001504
ECLASS 14.0
27-37-16-04
ECLASS 15.0
27-37-16-04
