Caratteristiche

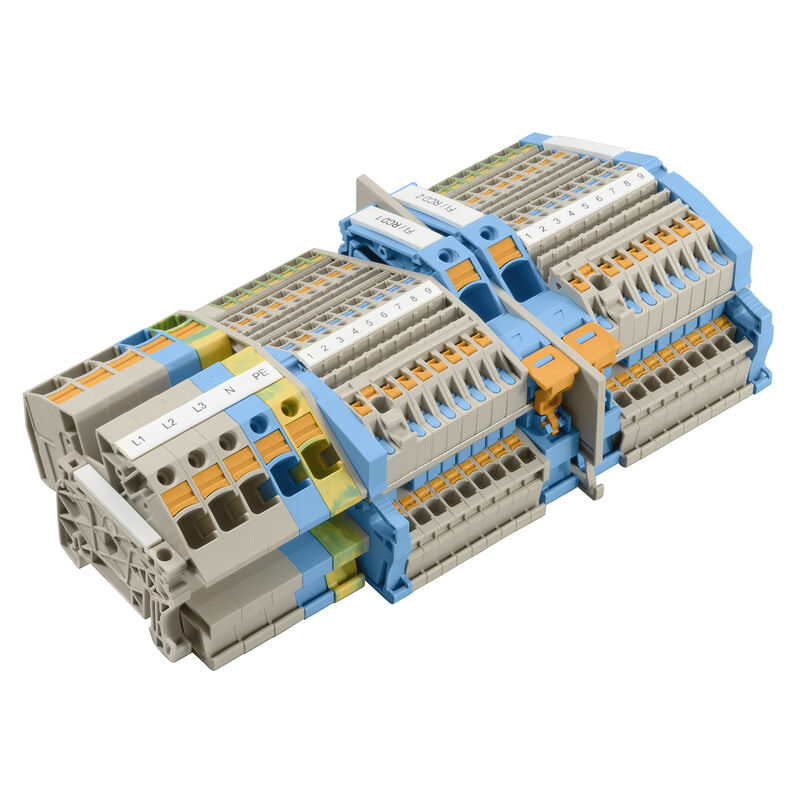

| Versione | Morsetto componibile a più piani, PUSH IN, altro, 16 mm², 800 V, Numero di collegamenti: 100, Numero di piani: 3, TS 35, V-0 |
| N. d’ordine | 8000122101 |
| Tipo | TR BD AITB BB 2RCD W/O TS |
| GTIN (EAN) | 4099986844186 |
| CPZ | 1 Pezzo |
| Profondità | 50,1 mm |
| Profondità (pollici) | 1,972 inch |
| Posizione verticale | 104,6 mm |
| Altezza (pollici) | 4,118 inch |
| Larghezza | 190,6 mm |
| Larghezza (pollici) | 7,504 inch |
| Peso netto | 1.116 g |
| Temperatura di magazzinaggio | -25 °C...55 °C |
| Temperatura d'esercizio continuo, min. | -60 °C |
| Temperatura d'esercizio continuo, max. | 130 °C |
| Stato conformità RoHS | Conforme senza esenzione |
| REACH SVHC | No SVHC above 0.1 wt% |
| Materiale | Wemid |
| Colori | altro |
| Colore elementi di azionamento | altro |
| Classe d'infiammabilità UL 94 | V-0 |
| Piastra terminale (necessaria) | No |
| Numero di piani | 3 |
| Piani ponticellati internamente | No |
| Collegamento PE | Sì |
| Guida | TS 35 |
| Funzione N | Sì |
| Funzione PE | Sì |
| Funzione PEN | Sì |
| Esecuzione a prova di esplosione | No |
| Istruzioni di montaggio |
Montaggio diretto
TS 35 |
| Lati aperti | chiuso |
| Tipo di montaggio |
Montaggio diretto
TS 35 |
| Dimensione lama, ulteriore collegamento | 0,6 x 3,5 mm |
| Lunghezza di spellatura, ulteriore collegamento | 10 mm |
| Campo di sezioni, max. | 16 mm² |
| Campo di sezioni, min. | 0,14 mm² |
| Dimensione lama | 1,0 x 5,5 mm |
| Direzione di collegamento | in alto |
| Lunghezza di spellatura | 18 mm |
| Numero di collegamenti | 100 |
| Sezione di collegamento cavo AWG, max. | AWG 4 |
| Sezione di collegamento cavo AWG, min. | AWG 18 |
| Sezione di collegamento cavo, flessibile con terminali DIN 46228/1, max. | 10 mm² |
| Sezione di collegamento cavo, flessibile con terminali DIN 46228/1, min. | 0,5 mm² |
| Sezione di collegamento cavo, flessibile con terminali DIN 46228/4, max. | 10 mm² |
| Sezione di collegamento cavo, flessibile con terminali DIN 46228/4, min. | 0,5 mm² |
| Sezione di collegamento cavo, flessibile, max. | 16 mm² |
| Sezione di collegamento cavo, flessibile, min. | 0,5 mm² |
| Sezione di collegamento cavo, nucleo rigido, max. | 16 mm² |
| Sezione di collegamento cavo, nucleo rigido, min. | 0,5 mm² |
| Sezione di collegamento, flessibile, max. | 16 mm² |
| Sezione di collegamento, flessibile, min. | 0,5 mm² |
| Sezione di collegamento, semirigida, max. | 16 mm² |
| Sezione di collegamento, semirigida, min. | 0,5 mm² |
| Terminali doppi, max. | 6 mm² |
| Terminali doppi, min. | 0,5 mm² |
| Tipo di collegamento | PUSH IN |
| Guida | TS 35 |
| Istruzioni di montaggio |
Montaggio diretto
TS 35 |
| Norme |
IEC 60947-7-1
IEC 60947-7-2 |
| Sezione di collegamento cavo AWG, max. | AWG 4 |
| Sezione di collegamento cavo AWG, min. | AWG 18 |
| Sezione di dimensionamento | 16 mm² |
| Corrente nominale | 76 A |
| Corrente con conduttore max. | 76 A |
| Norme |
IEC 60947-7-1
IEC 60947-7-2 |
| Tensione nominale (L / L) | 400 V |
| Tensione nominale (L / N) | 250 V |
| Tensione nominale (L / PE) | 250 V |
| Classe di sovratensione | III |
| Grado di lordura | 3 |
| Dati ingegneristici | [WMC File](https://mdcop.weidmueller.com/mediadelivery/asset/900_307863) |
| Documentazione utente |
[8000122101 - TR BD AITB BB 2RCD WO TS DE WEB](https://mdcop.weidmueller.com/mediadelivery/asset/900_313575)
[8000122101 - TR BD AITB BB 2RCD WO TS EN WEB](https://mdcop.weidmueller.com/mediadelivery/asset/900_313576) |
| Cataloghi | [Catalogues in PDF-format](https://www.weidmueller.com/int/service/technical_product_catalogues.jsp) |
| ETIM 6.0 | EC000897 |
| ETIM 7.0 | EC000897 |
| ETIM 8.0 | EC000897 |
| ETIM 9.0 | EC000897 |
| ECLASS 9.0 | 27-14-11-20 |
| ECLASS 9.1 | 27-14-11-20 |
| ECLASS 10.0 | 27-14-11-20 |
| ECLASS 11.0 | 27-14-11-20 |
| ECLASS 12.0 | 27-14-11-20 |
| ECLASS 13.0 | 27-25-01-02 |
| ECLASS 14.0 | 27-25-01-02 |
| ROHS | Conforme |
