TS 35X15/6X25 2M/ST/ZN
Guida di supporto, Accessori, acciaio, zincato glavanicamente e passivato, Larghezza: 2000 mm, Posizione verticale: 35 mm, Profondità: 15 mm, Larghezza intaglio: 6.30 mm, Lunghezza intaglio: 25.00 mm
Caratteristiche
| Versione | Guida di supporto, Accessori, acciaio, zincato glavanicamente e passivato, Larghezza: 2000 mm, Posizione verticale: 35 mm, Profondità: 15 mm, Larghezza intaglio: 6.30 mm, Lunghezza intaglio: 25.00 mm |
| N. d’ordine | 1866290000 |
| Tipo | TS 35X15/6X25 2M/ST/ZN |
| GTIN (EAN) | 4032248435388 |
| CPZ | 2 |
| Profondità | 15 mm |
| Profondità (pollici) | 0,591 inch |
| Posizione verticale | 35 mm |
| Altezza (pollici) | 1,378 inch |
| Larghezza | 2.000 mm |
| Larghezza (pollici) | 78,74 inch |
| Peso netto | 620 g |
| Stato conformità RoHS | Conforme senza esenzione |
| REACH SVHC | No SVHC above 0.1 wt% |
| Corrente di tenuta di breve durata al secondo a norma IEC 60947-7-2 | 6 kA |

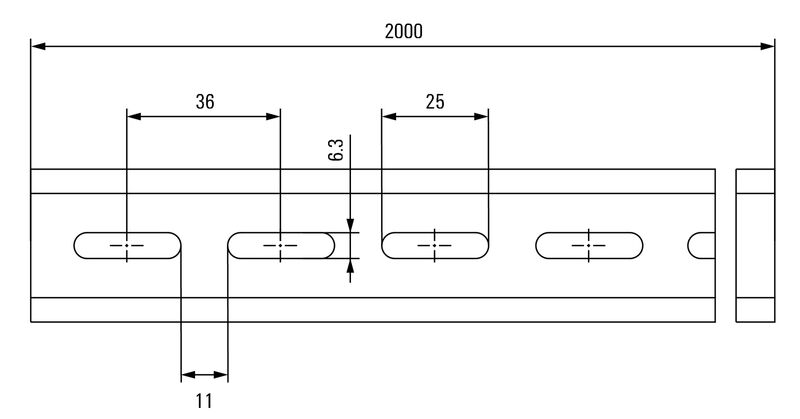

| Distanza foro, centrale | 36 mm |
| Distanza intaglio | 11 mm |
| Distanza intaglio |
|
| Foro, sfinestrato | Sì |
| Guida di montaggio pre-forata | Sì |
| Istruzioni di montaggio | Montaggio diretto |
| Larghezza intaglio | 6,3 mm |
| Larghezza intaglio |
|
| Lunghezza della guida |
|
| Lunghezza intaglio | 25 mm |
| Lunghezza intaglio |
|
| Materiale | acciaio |
| Norme | A norma DIN EN 60715 |
| Resistenza al cortocircuito conforme ai cavi E-Cu | 50 mm² |
| Superficie | zincato glavanicamente e passivato |
| Dati ingegneristici | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_64457) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1866290000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1866290000) |
| Documentazione utente | [StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149) |
| Cataloghi | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC001285 |
| ETIM 7.0 | EC001285 |
| ETIM 8.0 | EC001285 |
| ETIM 9.0 | EC001285 |
| ECLASS 9.0 | 27-40-06-02 |
| ECLASS 9.1 | 27-40-06-02 |
| ECLASS 10.0 | 27-40-06-02 |
| ECLASS 11.0 | 27-40-06-02 |
| ECLASS 12.0 | 27-40-06-02 |
| ECLASS 13.0 | 27-40-06-02 |
| ECLASS 14.0 | 27-40-06-02 |
| ROHS | Conforme |
