Caratteristiche
| Versione | Guida di supporto, Accessori, PVC, non trattato, Larghezza: 2000 mm, Posizione verticale: 35 mm, Profondità: 15 mm |
| N. d’ordine | 0514300000 |

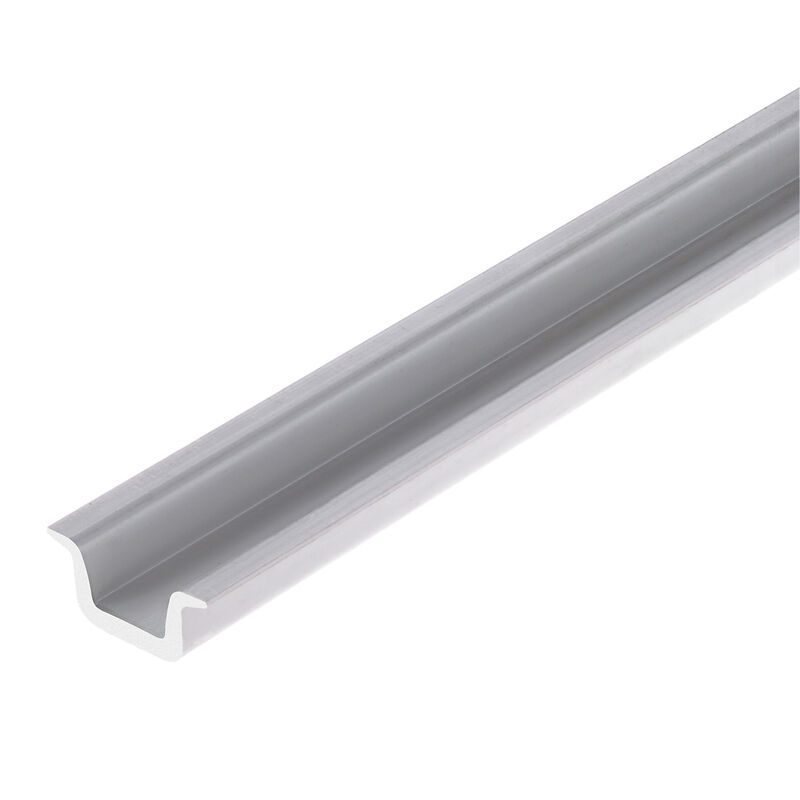

| Tipo | TSK 35X15 2M PVC/GR |
| GTIN (EAN) | 4008190052263 |
| CPZ | 2 |
| Profondità | 15 mm |
| Profondità (pollici) | 0,591 inch |
| Posizione verticale | 35 mm |
| Altezza (pollici) | 1,378 inch |
| Larghezza | 2.000 mm |
| Larghezza (pollici) | 78,74 inch |
| Peso netto | 206 g |
| Stato conformità RoHS | Conforme senza esenzione |
| REACH SVHC | No SVHC above 0.1 wt% |
| Distanza foro, centrale | 0 mm |
| Distanza intaglio |
|
| Guida di montaggio pre-forata | No |
| Istruzioni di montaggio | Montaggio diretto |
| Larghezza intaglio |
|
| Lunghezza della guida |
|
| Lunghezza intaglio |
|
| Materiale | PVC |
| Norme | DIN EN 60715 |
| Spessore | 3 mm |
| Superficie | non trattato |
| Dati ingegneristici | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_59188) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.0514300000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=0514300000) |
| Documentazione utente | [StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149) |
| Cataloghi | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC001285 |
| ETIM 7.0 | EC001285 |
| ETIM 8.0 | EC001285 |
| ETIM 9.0 | EC001285 |
| ECLASS 9.0 | 27-40-06-02 |
| ECLASS 9.1 | 27-40-06-02 |
| ECLASS 10.0 | 27-40-06-02 |
| ECLASS 11.0 | 27-40-06-02 |
| ECLASS 12.0 | 27-40-06-02 |
| ECLASS 13.0 | 27-40-06-02 |
| ECLASS 14.0 | 27-40-06-02 |
| ROHS | Conforme |
Accessori
-
N. articolo:0642600000Confezione:50 Pezzo
Klippon TB (Terminal Box), Vite di montaggio, Materiale: acciaio
-
N. articolo:1059000000Confezione:50 Pezzo
Terminale di fissaggio, Beige scuro, TS 35, V-2, Wemid, Larghezza: 12 mm, 100 °C
-
N. articolo:1061200000Confezione:50 Pezzo
Terminale di fissaggio, Beige scuro, TS 35, HB, Wemid, Larghezza: 8 mm, 100 °C
-
N. articolo:1610110000Confezione:10 Pezzo
Piede di montaggio per guida di supporto, argento, acciaio, without, Larghezza: 18 mm
-
N. articolo:0164000000Confezione:10 Pezzo
Piede di montaggio per guida di supporto, argento, acciaio, M 6, Larghezza: 18 mm
-
N. articolo:1286600000Confezione:10 Pezzo
Piede di montaggio per guida di supporto, argento, acciaio, M 5, Larghezza: 18 mm
-
N. articolo:0494920000Confezione:10 Pezzo
Supporto per barra collettrice, Giallo medio, 130 °C, Larghezza: 40 mm, V-0, KrG, se avvitato
-
N. articolo:1779100000Confezione:10 Pezzo
Piede di montaggio per guida di supporto, argento, acciaio, M 5, Larghezza: 18 mm
-
N. articolo:0101700000Confezione:10 Pezzo
Piede di montaggio per guida di supporto, argento, acciaio, M 6, Larghezza: 18 mm
-
N. articolo:0178100000Confezione:10 Pezzo
Piede di montaggio per guida di supporto, argento, acciaio, M 5, Larghezza: 18 mm
-
-
-
-
-
N. articolo:0353500000Confezione:50 Pezzo
Serie SAK, Vite ad esagono incassato, Viti, Numero di poli: 1
-
N. articolo:0295900000Confezione:50 Pezzo
Serie SAK, Vite ad esagono incassato, Viti, Numero di poli: 1
-
N. articolo:1567480000Confezione:100 Pezzo
Serie SAK, Vite ad esagono incassato, Viti, Numero di poli: 1
-
N. articolo:0258660000Confezione:20 Pezzo
Terminale di fissaggio, beige, TS 35, V-2, Wemid, Larghezza: 16.5 mm, 100 °C
-
N. articolo:0383560000Confezione:50 Pezzo
Terminale di fissaggio, beige, TS 35, V-2, Wemid, Larghezza: 8.5 mm, 100 °C
-
N. articolo:0383530000Confezione:50 Pezzo
Terminale di fissaggio, grigio, TS 35, V-0, Wemid, Larghezza: 9 mm, 120 °C
-
N. articolo:8630740000Confezione:20 Pezzo
Terminale di fissaggio, Beige scuro, TS 35, V-2, Wemid, Larghezza: 8 mm, 100 °C
-
N. articolo:9540000000Confezione:20 Pezzo
Terminale di fissaggio, Beige scuro, TS 35, V-2, Wemid, Larghezza: 6 mm, 100 °C
È accessorio di
-
N. articolo:8537110000Confezione:1 Pezzo
Interfaccia, RSF, Connettore a norma IEC60603-13 / DIN41651, 20 poli, Molla autobloccante
-
N. articolo:8537130000Confezione:1 Pezzo
Interfaccia, RSF, Connettore a norma IEC60603-13 / DIN41651, 34 poli, Molla autobloccante
-
N. articolo:8537190000Confezione:1 Pezzo
Interfaccia, RSF, Connettore a norma IEC60603-13 / DIN41651, 10 poli, Molla autobloccante
-
N. articolo:8537180000Confezione:1 Pezzo
Interfaccia, RSF, Connettore a norma IEC60603-13 / DIN41651, 26 poli, Molla autobloccante
-
N. articolo:8537140000Confezione:1 Pezzo
Interfaccia, RSF, Connettore a norma IEC60603-13 / DIN41651, 40 poli, Molla autobloccante
-
N. articolo:8537150000Confezione:1 Pezzo
Interfaccia, RSF, Connettore a norma IEC60603-13 / DIN41651, 50 poli, Molla autobloccante
-
N. articolo:8537200000Confezione:1 Pezzo
Interfaccia, RSF, Connettore a norma IEC60603-13 / DIN41651, 14 poli, Molla autobloccante
-
N. articolo:0329860000Confezione:5 Pezzo
Modulo di equipaggiamento, Numero di segnali: 5
-
N. articolo:0329761001Confezione:5 Pezzo
Modulo di equipaggiamento, Numero di segnali: 5
-
N. articolo:0225061001Confezione:1 Pezzo
Interfaccia, RSF, Connettore a norma IEC60603-13 / DIN41651, 14 poli, Collegamento a vite
-
N. articolo:0224661001Confezione:1 Pezzo
Interfaccia, RSF, Connettore a norma IEC60603-13 / DIN41651, 60 poli, Collegamento a vite
-
N. articolo:0224861001Confezione:1 Pezzo
Interfaccia, RSF, Connettore a norma IEC60603-13 / DIN41651, 26 poli, Collegamento a vite
-
N. articolo:0224361001Confezione:1 Pezzo
Interfaccia, RSF, Connettore a norma IEC60603-13 / DIN41651, 34 poli, Collegamento a vite
-
N. articolo:0224461001Confezione:1 Pezzo
Interfaccia, RSF, Connettore a norma IEC60603-13 / DIN41651, 40 poli, Collegamento a vite
-
N. articolo:0225161001Confezione:1 Pezzo
Interfaccia, RSF, Connettore a norma IEC60603-13 / DIN41651, 16 poli, Collegamento a vite
-
N. articolo:0224761001Confezione:1 Pezzo
Interfaccia, RSF, Connettore a norma IEC60603-13 / DIN41651, 64 poli, Collegamento a vite
-
N. articolo:0224261001Confezione:1 Pezzo
Interfaccia, RSF, Connettore a norma IEC60603-13 / DIN41651, 20 poli, Collegamento a vite
-
N. articolo:0224961001Confezione:1 Pezzo
Interfaccia, RSF, Connettore a norma IEC60603-13 / DIN41651, 10 poli, Collegamento a vite
-
N. articolo:0224561001Confezione:1 Pezzo
Interfaccia, RSF, Connettore a norma IEC60603-13 / DIN41651, 50 poli, Collegamento a vite
