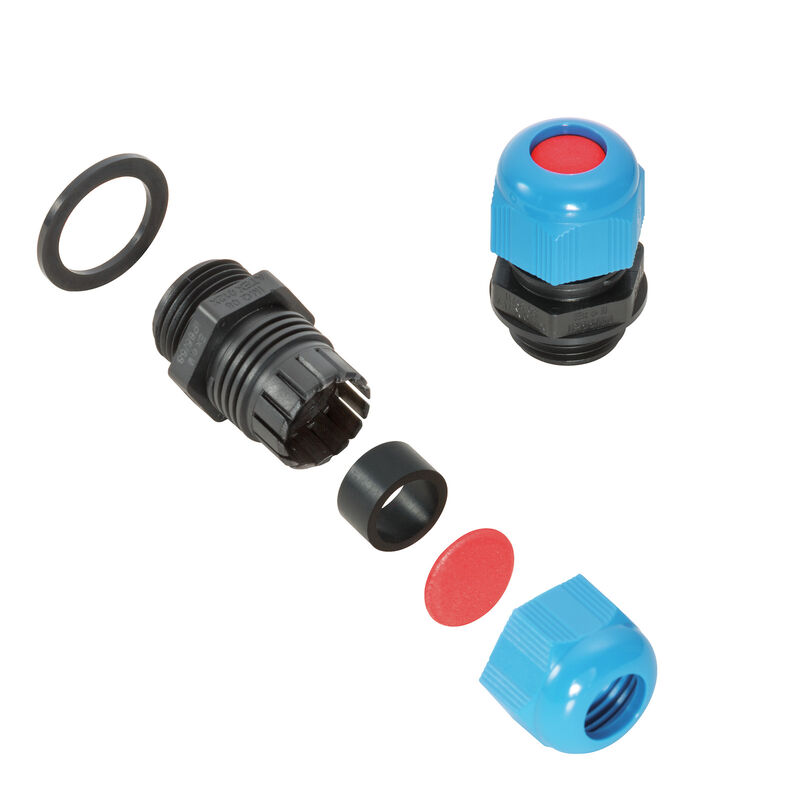

VG M20 EXI BL
Podobné ilustraci

VG M20 EXI BL

VG Exi 4J (Ex plastová kabelová průdchodka 4J Exi), Kabelové těsnění, rovný, M 20, 10 mm, OD min. 6 - OD max. 12 mm, IP54, IP66, IP67, IP68 - 5 bar (30 min.), Polyamid 6

ID výrobku 1461050000
Stáhnout datový list Technická podpora
Příslušenství 1 Příbuzné výrobky 4
Osvědčení Všeobecné objednací údaje Rozměry a hmotnosti Teploty Shoda produktu s prostředím Čísla certifikátů, kabelová průchodka Všeobecné informace Klasifikace

Osvědčení

Approvals
CE; EAC; ATEX; IECEX; INMETRO
ROHS
Shoda

Všeobecné objednací údaje

Version
VG Exi 4J (Ex plastová kabelová průdchodka 4J Exi), Kabelové těsnění, rovný, M 20, 10 mm, OD min. 6 - OD max. 12 mm, IP54, IP66, IP67, IP68 - 5 bar (30 min.), Polyamid 6
Order No.
1461050000
Type
VG M20 EXI BL
GTIN (EAN)
4050118267228
Množství
20 ks

Rozměry a hmotnosti

Height
30 mm
Výška (v palcích)
1,181 inch
Čistá hmotnost
10,95 g

Teploty

Рабочая температура
-40 °C...80 °C

Shoda produktu s prostředím

RoHS-kompatibilitetsstatus
V souladu bez výjimky
REACH SVHC
Ne SVHC nad 0,1 wt%

Čísla certifikátů, kabelová průchodka

Approval conditions
ATEX
IECEX
Certificate no. cable gland (ATEX)
IMQ 13 ATEX 010 X
Certificate no. cable gland (IECEx)
IECEx IMQ 13.0003X
Identifikace
Ex e llC Gb
Ex tb IIIC Db IP66/68

Všeobecné informace

AF velikost 1
24 mm
AF velikost 2
24 mm
Délka závitu
10 mm
Halogen
Ano
Kabelová průchodka
metrické
Klasifikace hořlavosti UL 94
HB
Odolnost proti nárazu
Verze 4 J ATEX
Pokyny k instalaci
Viz návod k instalaci
Rozsah provozní teploty, max.
80 °C
Rozsah provozní teploty, min.
-40 °C
Standardy
IEC 60079-0
IEC 60079-7
IEC 60079-31
EN 60079-0
EN 60079-7
EN 60079-31
Stoupání závitu
1,5 mm
Stupeň krytí
IP54
IP66
IP67
IP68 - 5 bar (30 min.)
Stupeň krytí s GWDR
IP54
IP66
IP67
IP68 - 5 bar (30 min.)
Typ ochrany proti výbuchu
Jiskrově bezpečné Ex i
Těsnění
CR
Vnější průměr kabelu, max.
12 mm
Vnější průměr kabelu, min.
6 mm
Vnější závit
M 20
Základní materiál
Polyamid 6

Klasifikace

ETIM 8.0
EC000441
ETIM 9.0
EC000441
ETIM 10.0
EC000441
ECLASS 14.0
27-14-08-02
ECLASS 15.0
27-14-08-02
