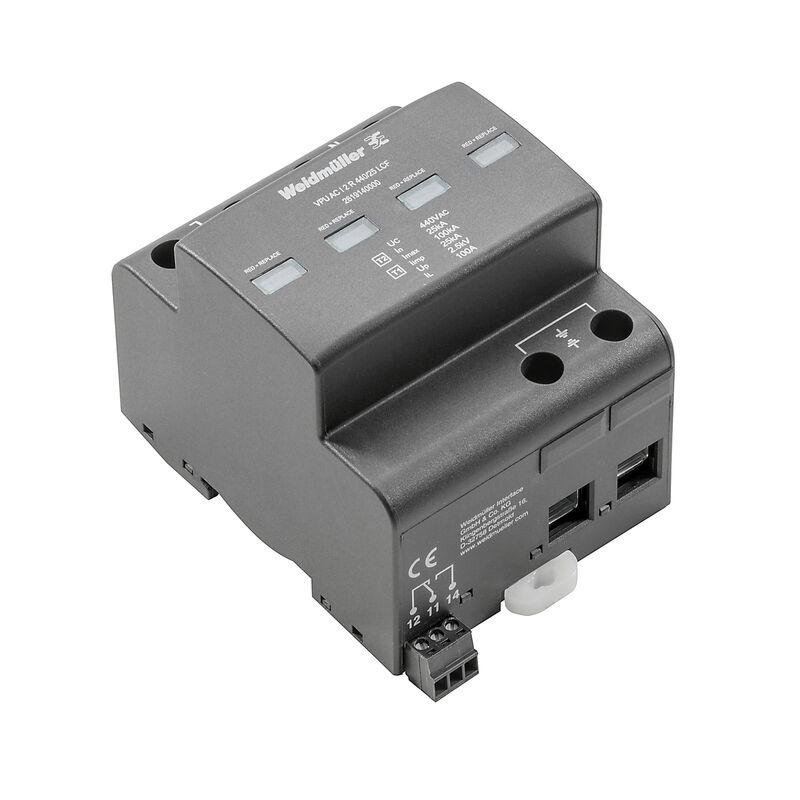

VPU AC I 2 R 440/25 LCF
VPU AC I 2 R 440/25 LCF
전기 기호
Principle circuit diagram

VPU AC I 2 R 440/25 LCF

서지 전압 어레스터, 저전압, 서지 보호기, 원격 접점 포함, 단상, TN-S

Ürün No. 2619140000
Konfigüratörde aç
Veri sayfasını indir 엔지니어링 지원 제품 다운로드
Akcesoria 2 Części zamienne 1 Produkty pokrewne 6
승인 일반 주문 데이터 치수 및 중량 온도 장애 확률 환경 제품 규정 준수 결선 데이터, 원격 경고 일반 데이터 EN 50178에 따른 절연 Rated data IEC / EN 결선 데이터 전기 데이터 일반 데이터 보증 중요 참고 사항 제품 이미지 분류

승인

Godkännanden
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
ROHS
준수

일반 주문 데이터

Utförande
서지 전압 어레스터, 저전압, 서지 보호기, 원격 접점 포함, 단상, TN-S
Art.nr.
2619140000
Typ
VPU AC I 2 R 440/25 LCF
GTIN (EAN)
4050118633993
수량
1 items

치수 및 중량

Djup
93 mm
깊이 (인치)
3.661 inch
Höjd
104.5 mm
Height (inches)
4.114 inch
Bredd
72 mm
폭 (인치)
2.835 inch
순중량
670 g

온도

Storage temperature
-40 °C...85 °C
Operating temperature
-40 °C...85 °C
습도
5 ~ 95 % 상대 습도

장애 확률

MTBF
15 a

환경 제품 규정 준수

RoHS Compliance Status
준수, 예외 미존재
REACH SVHC
0.1 wt% 이상의 SVHC 없음

결선 데이터, 원격 경고

결선 유형
스크류 결선
플러그형
결선된 와이어 단면, 솔리드 코어, 최대
1.5 mm²
결선된 와이어 단면, 솔리드 코어, 최소
0.14 mm²
탈피 길이
8 mm

일반 데이터

UL 94 가연성 등급
V-0
광학 기능 디스플레이
녹색 = 정상, 적색 = 어레스터 결함 - 교체
버전
서지 보호기
원격 접점 포함
보호 등급
IP20(설치 상태)
설계
설치 하우징; 4TE
Insta IP 20
세그먼트
배전
작동 고도
≤ 2000 m
장착 레일
TS 35
적합
카운트인 설치(누수 전류 없음)
컬러 코드
검정

EN 50178에 따른 절연

서지 전압 범주
III
오염 심각도
2

Rated data IEC / EN

Corrente nominale di cortocircuito ISCCR
50 kA
Corriente de carga nominal IL
100 A
Courant de décharge Imax (8/20 µs) fil-PE
100 kA
Discharge current In (8/20µs) wire-PE
25 kA
EN 61643-11 규격에 따른 요구조건 등급
T1
T2
Energetische Koordination (≤10 m)
Type I
Type II
Type III
IEC 61643-11에 따른 요건 범주
Type I
Type II
Integrated back-up fuse
아니요
Síťové napětí
400 V / 690 V
U에서 누설 전류n
5 µA
Védettségi szint, Up I áramnálN (L/N-PE)
≤ 2.5 kV
Возможность отслеживания устранения тока Ifi
기술적 사유로 제공이 불가
극 수
3
낙뢰 테스트 전류 Iimp(10/350 µs) (L-PE)
25 kA
반응 시간/대체 시간
≤ 25 ns
순간 서지 전압(과전압) - TOV
762 V
신호 접점
250 V 1A 1CO
저전압 네트워크
단상
TN-S
적합
카운트인 설치(누수 전류 없음)
전압 유형
AC
정격 전압(AC)
400 V
주파수 범위, 최대
60 Hz
주파수 범위, 최소
50 Hz
최대 연속 전압, Uc(AC)
440 V
표준 규격
IEC 61643-11
EN 61643-11
퓨즈 보호
퓨즈 필요 없음 ≤250 A gG

결선 데이터

탈피 길이
13 mm
와이어 결선 방식
스크류 결선
결선 유형
스크류 결선
탈피 길이, 정격 결선
13 mm
Tightening torque, min.
2 Nm
조임 토크, 최대
3 Nm
클램프 범위, 정격 결선
16 mm²
클램프 범위, 최소
6 mm²
클램프 범위, 최대
35 mm²
와이어 단면, 솔리드, 최소
6 mm²
와이어 단면, 솔리드, 최대
35 mm²
와이어 결선 단면, 가는 꼬임, 최소
6 mm²
와이어 결선 단면, 가는 꼬임, 최대
25 mm²
컨덕터 단면, 연선, AEH(DIN 46228-1), 최소
6 mm²
컨덕터 단면, 연선, AEH(DIN 46228-1), 최대
35 mm²
결선 단면적, 꼬임, 최소
6 mm²
결선 단면적, 꼬임, 최대
35 mm²

전기 데이터

전압 유형
AC

일반 데이터

극 수
3
보호 등급
IP20(설치 상태)
컬러 코드
검정

보증

시간 간격
5년

중요 참고 사항

Product information
DC 용도로 사용 시, SIBA 타입 NH2XL aR/aSF DC 1500V를 사용하십시오.
Notes
배전 변압기 상의 접지가 소비자측 접지에 연결되어 있는 IT 전원 시스템에 한해 해당됩니다(IEC 60634-4-44:2018 그림 44.A1의 RE=RA).

제품 이미지

Illustration title 02
제품 이미지
이미지 부제목-02
Abb.ähnlich

분류

ETIM 8.0
EC001457
ETIM 9.0
EC001457
ETIM 10.0
EC001457
ECLASS 14.0
27-17-12-04
ECLASS 15.0
27-17-12-04
