Caratteristiche
| Versione | Scaricatore di sovratensioni, Bassa tensione, Protezione contro le sovratensioni, Monofase, TN, TT solo per N-PE |
| N. d’ordine | 2730800000 |

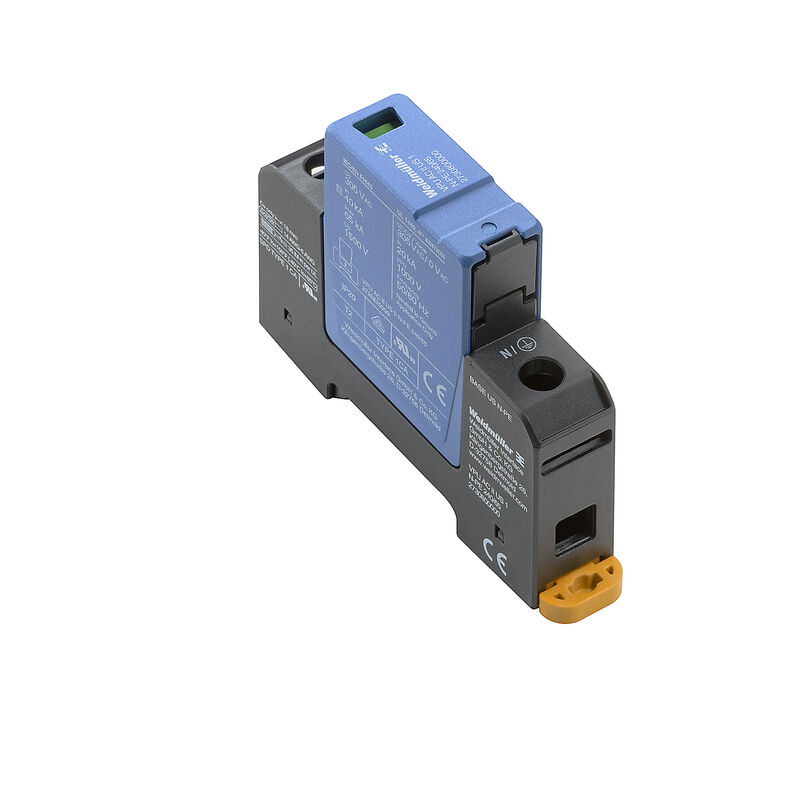

| Tipo | VPU AC II US 1 N-PE 240/65 |
| GTIN (EAN) | 4050118807301 |
| CPZ | 1 Pezzo |
| Profondità | 68 mm |
| Profondità (pollici) | 2,677 inch |
| Profondità inclusa guida DIN | 76 mm |
| Posizione verticale | 90 mm |
| Altezza (pollici) | 3,543 inch |
| Larghezza | 18 mm |
| Larghezza (pollici) | 0,709 inch |
| Altezza di fissaggio | 75 mm |
| Peso netto | 111 g |
| Temperatura di magazzinaggio | -40 °C...85 °C |
| Temperatura d'esercizio | -40 °C...85 °C |
| Umidità | Umidità rel. 5 - 95% |
| Stato conformità RoHS | Conforme senza esenzione |
| REACH SVHC | No SVHC above 0.1 wt% |
| Temperatura ambiente (operativa), max. | 85 °C |
| Tensione nominale UN | 240 V |
| VPR (N-PE) | 1.000 V |
| MCOV (N-PE) | 305 V |
| SCCR | 200 kA |
| In | 20 kA |
| Categoria | SPD TYPE 1 |
| Sezione di collegamento AWG, min. | AWG 14 |
| Sezione di collegamento AWG, max. | AWG 6 |
| Temperatura ambiente (di funzionamento), min. | -40 °C |
| MODE | N-G |
| Tipo di tensione | AC |
| Reti di energia UL | Single Pole N-PE |
| Altitudine di esercizio | ≤ 4000 m |
| Classe d'infiammabilità UL 94 | V-0 |
| Colori |
blu
nero |
| Forma |
Custodie portacomponenti; 1 TE
Insta IP20 |
| Grado di protezione | IP20 installato |
| Guida | TS 35 |
| Indicatore ottico di funzionamento | verde = ok, rosso = lo scaricatore è difettoso - sostituirlo. |
| Segmento | Ripartizione di energia |
| Versione | Protezione contro le sovratensioni |
| Classe di sovratensione | III |
| Grado di lordura | 2 |
| Campo di frequenze, max. | 60 Hz |
| Campo di frequenze, min. | 50 Hz |
| Classe a norma IEC 61643-11 | Tipo II |
| Classe di prescrizionesecondo EN 61643-11 | T2 |
| Contatto di segnalazione | No |
| Coordinamento energetico |
Tipo II
Tipo III |
| Corrente di fuga in Un | 1 µA |
| Corrente di scarica Imax. (8/20 µs) (N-PE) | 65 kA |
| Corrente di scarica In (8/20 µs) N-PE | 40 kA |
| Corrente nominale di cortocircuito ISCCR | 0,1 kA |
| Fusibile | Non necessario |
| Livello di protezione Up a IN (N-PE) | ≤ 1,5 kV |
| Norme |
IEC 61643-11
EN 61643-11 UL 1449 NFPA 79 |
| Numero di poli | 1 |
| Rete a bassa tensione |
Monofase
TN TT solo per N-PE |
| Sovratensione temporanea - TOV | 1.200 V |
| Tempo di reazione | ≤ 100 ns |
| Tensione nominale (AC) | 230 V |
| Tensione permanente massima, Uc (N-PE) | 305 V |
| Tipo di tensione | AC |
| Tipo SPD | T2 |
| Lunghezza di spellatura | 18 mm |
| Tecnica di collegamento cavi | Collegamento a vite |
| Tipo di collegamento | Collegamento a vite |
| Lunghezza di spellatura, collegamento di dimensionamento | 18 mm |
| Coppia di serraggio, min. | 3 Nm |
| Coppia di serraggio, max. | 4,5 Nm |
| Campo di serraggio, collegamento di dimensionamento | 16 mm² |
| Campo di sezioni, min. | 1,5 mm² |
| Campo di sezioni, max. | 35 mm² |
| Sezione di collegamento cavo AWG, min. | AWG 14 |
| Sezione di collegamento cavo AWG, max. | AWG 6 |
| Sezione di collegamento cavo, rigido, min. | 2,5 mm² |
| Sezione di collegamento cavo, rigido, max. | 35 mm² |
| Sezione di collegamento cavo, flessibile, min. | 4 mm² |
| Sezione di collegamento cavo, flessibile, max. | 35 mm² |
| Sezione di collegamento cavo, flessibile, AEH (DIN 46228-1), min. | 2,5 mm² |
| Sezione di collegamento cavo, flessibile, AEH (DIN 46228-1), max. | 35 mm² |
| Sezione di collegamento, semirigida, min. | 2,5 mm² |
| Sezione di collegamento, semirigida, max. | 35 mm² |
| Tipo di tensione | AC |
| Numero di poli | 1 |
| Grado di protezione | IP20 installato |
| Colori |
blu
nero |
| N° Certificato (cULus) | E354261 |
| Periodo | 5 anni |
| Informazioni sul prodotto |
Applicabile unicamente ai sistemi di potenza IT nei quali la massa sul trasformatore di distribuzione è interconnessa alla massa sul lato consumatore (RE=RA nella Figura 44.A1 di IEC 60634-4-44:2018). |
| Omologazione/Certificato/Documento di conformità | [EU_Konformitätserklärung / EU_Declaration_of_Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_157364) |
| Dati ingegneristici | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_212271) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.2730800000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2730800000) |
| Documentazione utente | [Beipackzettel / Instruction sheet](https://mdcop.weidmueller.com/mediadelivery/asset/900_188076) |
| Cataloghi | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000941 |
| ETIM 7.0 | EC000941 |
| ETIM 8.0 | EC000941 |
| ETIM 9.0 | EC000941 |
| ECLASS 9.0 | 27-13-08-05 |
| ECLASS 9.1 | 27-13-08-05 |
| ECLASS 10.0 | 27-13-08-05 |
| ECLASS 11.0 | 27-13-08-05 |
| ECLASS 12.0 | 27-17-90-90 |
| ECLASS 13.0 | 27-17-90-90 |
| ECLASS 14.0 | 27-17-90-90 |
| Omologazioni |    |
| ROHS | Conforme |
| UL File Number Search | [Sito web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html) |
| N° Certificato (cULus) | E354261 |
