Caratteristiche

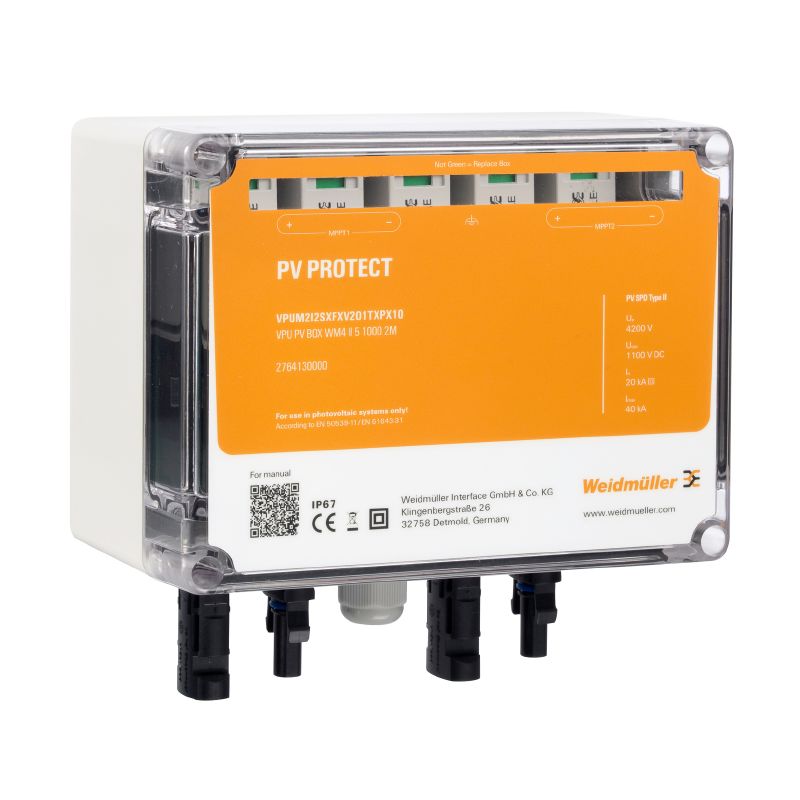

| Versione | Protezione contro le sovratensioni, 2 MPP, Protezione contro le sovratensioni I / II, WM4C, 1000 V |
| N. d’ordine | 2764150000 |
| Tipo | VPUM2I2SXFXV1O1TXPX10 |
| GTIN (EAN) | 4064675016120 |
| CPZ | 1 Pezzo |
| Profondità | 91 mm |
| Profondità (pollici) | 3,583 inch |
| Posizione verticale | 160 mm |
| Altezza (pollici) | 6,299 inch |
| Larghezza | 168 mm |
| Larghezza (pollici) | 6,614 inch |
| Peso netto | 1.008 g |
| Temperatura di magazzinaggio | -40 °C...85 °C |
| Temperatura d'esercizio | -40 °C...85 °C |
| Umidità | Umidità rel. 5 - 95% |
| Stato conformità RoHS | Conforme senza esenzione |
| REACH SVHC | No SVHC above 0.1 wt% |
| Fissaggio della custodia | Tramite i quattro fori sotto le viti del coperchio |
| Stringa per tipo di collegamento | Spina di collegamento WM4C |
| Grado di protezione | IP67 |
| Norme | EN 50539-11 |
| Connettore di massa funzionale |
|
| Ingresso DC + & - |
|
| Numero di ingressi stringa per MPP | 1 |
| Quantità di punti di massima potenza (MPP) | 2 MPP |
| Tipo di fusibile | né inserto portafusibile né portafusibile |
| Altezza di funzionamento nel sistema PV messo a terra | ≤ 4000 m |
| Altezza di funzionamento nel sistema PV non messo a terra | ≤ 4000 m |
| Classe di requisiti richiesti | Tipo I/II |
| Corrente di cortocircuito ISCPV | 11 kA |
| Corrente di dispersione max. (8/20 µs) | 40 kA |
| Corrente di prova da fulmine Iimp (10/350 µs) | 6.25 kA |
| Corrente di scarica In (8/20 µs) | 20 kA |
| Corrente di scarica totale Itotal ( 8/20µs) | 50 kA |
| Corrente di scarica totale Itotal (10/350µs) | 12,5 kA |
| Livello di protezione Up (+/- , -/PE , +/PE) | ≤4,2 kV |
| Norme | EN 50539-11 |
| Requisiti ed esigenze | EN 50539-11 |
| Tensione di sistema PV, max. Ucpv | 1.100 V |
| Tensione d’esercizio max. continua DC modalità UCPV +/- , -/PE , +/PE | 1.100 V |
| Informazioni sul prodotto | The SPD in the box cannot be replaced. |
| Omologazione/Certificato/Documento di conformità | [PV Protect EU Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_249278) |
| Documentazione utente | [Manual PV Protect T1](https://mdcop.weidmueller.com/mediadelivery/asset/900_175759) |
| Cataloghi | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000941 |
| ETIM 7.0 | EC000941 |
| ETIM 8.0 | EC000941 |
| ETIM 9.0 | EC000941 |
| ECLASS 9.1 | 27-13-08-05 |
| ECLASS 10.0 | 27-13-08-05 |
| ECLASS 11.0 | 27-13-08-05 |
| ECLASS 12.0 | 27-17-90-90 |
| ECLASS 13.0 | 27-17-90-90 |
| ECLASS 14.0 | 27-17-90-90 |
| Testo bando lungo | Designazione 2: VPU PV BOX WM4 I+II 5 1000 2M Box di protezione dalle sovratensioni per inverter con tracker 2Mpp, utilizzato per proteggere il lato DC. Max. tensione di stringa Uoc: 1000 V MPPT1: 1 ingresso, collegamento tramite connettore plug-in WM4 C, compatibile con cavo tipo TÜV 2 Pfg1169/08.07 / EN 50618:2069 MPPT 2 identico a MPPT 1 Collegamento per punti del box senza interruttore DC 2 protezioni contro le sovratensioni tipo II Collegamento della terra funzionale tramite pressacavi (Ø 8-12 mm) sezione cavo: 16 mm² Grado di protezione: IP65 e IP67 Custodia in plastica Dimensioni HxLxP:168x160x91 mm Conforme alla norma EN 50539-11: 2013+A1:2014 IEC 61643-31: 2018 |
| Omologazioni |  |
| ROHS | Conforme |
