VSSC6 GDT 240VAC/DC20KA
VSSC6 GDT 240VAC/DC20KA
VSSC6 GDT 240VAC/DC20KA
VSSC6 GDT 240VAC/DC20KA

VSSC6 GDT 240VAC/DC20KA

Защита от перенапряжения - измерение, управление, регулировка, Защита от перенапряжения для контрольных и измерительных устройств

ID výrobku 1064720000
Otevřít v konfigurátoru
Stáhnout datový list Technická podpora Dokumenty ke stažení
Příslušenství 3 Příbuzné výrobky 8
Approvals Основные данные для заказа Dimensions and weights Temperatury Sannolikhet för bortfall Zgodność produktu z wymogami środowiska naturalnego CSA údaje o ochraně Obecné údaje Koordinace izolace podle normy EN 50178 Jmenovité údaje IEC / EN Další detaily o osvědčení Data připojení Dane elektryczne Общие параметры Ratings IECEx/ATEX/cUL Important note Classifications Tender specification sheets

Approvals

Schválení
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/2fe64228-e403-4415-b85f-44f3a8f8bb2c/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/c809b3ab-e765-499c-852e-d528779da9f7/DAP_Master_ICON,w_80,q_80)
ROHS
Conform

Основные данные для заказа

Verze
Защита от перенапряжения - измерение, управление, регулировка, Защита от перенапряжения для контрольных и измерительных устройств
Číslo objednávky
1064720000
Typ
VSSC6 GDT 240VAC/DC20KA
GTIN (EAN)
4032248830008
Množství
5 adet

Dimensions and weights

Hloubka
81 mm
Глубина (дюймов)
3,189 inch
Výška
88,5 mm
Height (inches)
3,484 inch
Šířka
6,2 mm
Width (inches)
0,244 inch
净重
58,8 g

Temperatury

Skladovací teplota
-40 °C...80 °C
Provozní teplota
-40 ...70
Vlhkost
5...96 %

Sannolikhet för bortfall

SIL v souladu s IEC 61508
3
MTTF
11 416 a
SFF
100 %
λges
10
PFH v 1*10-9 za hodinu
0

Zgodność produktu z wymogami środowiska naturalnego

Stav souladu se směrnicí RoHS
Zgodne, bez wyłączenia
REACH SVHC
No SVHC above 0.1 wt%

CSA údaje o ochraně

Interní induktance, max. LI
0 µH
Plyn, třída C
IIB
Plyn, třída D
IIA
Plyn, třídy A, B
IIC
Vnitřní výkon, max. CI
0 nF
Vstupní napětí, max. Ui
407 V
Vstupní proud, max. II
12 A

Obecné údaje

Barevný
černá
Design
Svorka
Izolační funkce
Ne
Klasifikace hořlavosti UL 94
V-0
Nosná lišta
TS 35
Optický funkční displej
Ne
Segment
Měření a regulace
Stupeň krytí
IP20
Verze
Ochrana proti rázovému napětí k měření a kontrole

Koordinace izolace podle normy EN 50178

Kategorie rázového napětí
III
Závažnost znečištění
2

Jmenovité údaje IEC / EN

Bleskový testovací proud, Iimp (10/350 µs) vodič-PE
1 kA
Jmenovité napětí (AC)
240 V
Jmenovité napětí (DC)
339 V
Jmenovitý proud IN
12 A
Jmenovitý proud zátěže IL
12 A
Kapacitní odpor
2,4 nF
Kategorie požadavků podle normy IEC 61643-21
C2
C3
D1
Max. trvalé napětí, Uc (AC)
288 V
Max. trvalé napětí, Uc (DC)
407 V
Objemový odpor
<0.1 Ω
Počet pólů
1
Proudová zatížitelnost při rázovém proudu C2
5 kA 8/20 μs
Proudová zatížitelnost při rázovém proudu C3
100 A 10/1000 μs
Proudová zatížitelnost při rázovém proudu D1
2,5 kA 10/350 μs
Přetížení – režim selhání
Mód 2
Standardy
IEC 61643-21
Testovací zkušební proud Iimp (10/350 µs)
2,5 kA
Typ napětí
AC/DC
Vybíjecí proud Imax. (8/20 µs) vodič-PE
20 kA
Vybíjecí proud, max. (8/20 µs)
20 kA

Další detaily o osvědčení

GOST certifikát
[GOST-Zertifikat](PDF/7950_n1-n4.pdf)

Data připojení

Délka odizolování
10 mm
Typ připojení
Skruvanslutning
Utahovací moment, min.
0,5 Nm
Utahovací moment, max.
0,8 Nm
Clamping range, min.
0,5 mm²
Clamping range, max.
4 mm²
Wire cross-section, solid, min.
0,5 mm²
Wire cross-section, solid, max.
6 mm²
Průřez vodiče, pružný, AEH (DIN 46228-1), min.
0,5 mm²
Průřez vodiče, pružný, AEH (DIN 46228-1), max.
4 mm²
Průřez připojení vodičů, splétané, min.
0,5 mm²
Průřez připojení vodičů, splétané, max.
4 mm²

Dane elektryczne

Typ napětí
ACAC/DC

Общие параметры

Počet pólů
1
Stupeň krytí
IP20
Barevný
černá

Ratings IECEx/ATEX/cUL

Certifikát cUL
[cUL Certificate](pdf/VSSC.PDF)

Important note

Informace o produktu
Mode 2: State where the voltage-limiting part of the SPD was short-circuited due to a very low impedance within the SPD. The line is inoperable, but the measuring equipment is still protected by means of a short-circuit.

Classifications

ETIM 8.0
EC000943
ETIM 9.0
EC000943
ETIM 10.0
EC000943
ECLASS 14.0
27-17-15-01
ECLASS 15.0
27-17-15-01

Tender specification sheets

Dlouhá specifikace

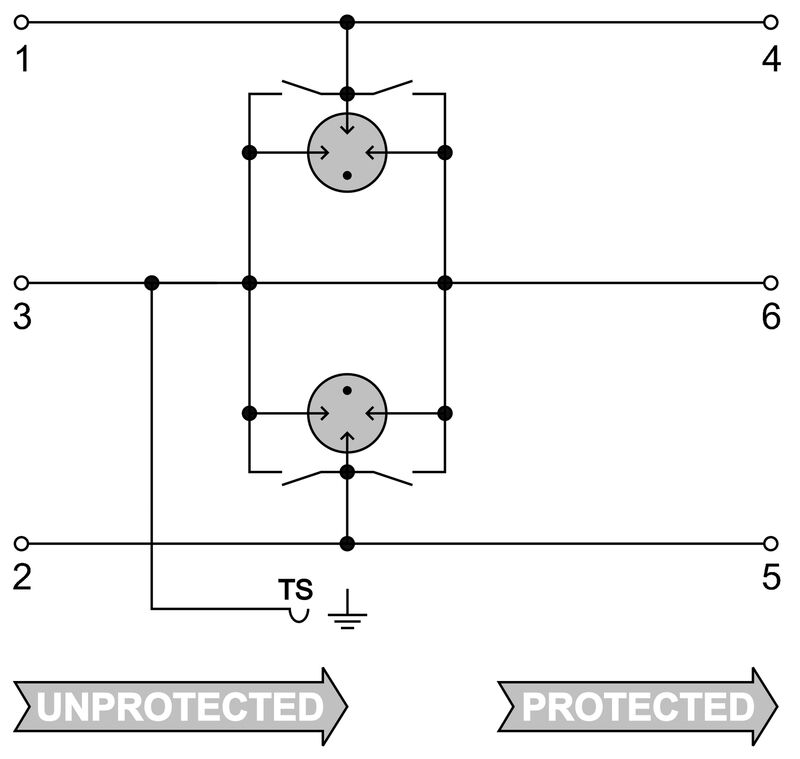

Feed-through terminal, 12.4mm wide with sparkover gap between the two signal lines and the mounting rail potential, TS 35 contact base.A signal with max. 12A can be protected here. When the terminal is fitted, a simultaneous electrically conducting contact is made between the mounting rail (earth) and the reference potential (ground) of the protection circuit in the terminal. Optical identification of the terminal based on the type of protected switching and the voltage level. The terminal can be labelled or marked.
Krátká specifikace
Проходная клемма с искровыми промежутками (GDT) между двумя сигнальными проводами и потенциалом монтажной рейки, контактное основание TS 35, исполнение: 240 В UC 20 кА
