W2T 4 DT-FT-PE
W2T 4 DT-FT-PE

W2T 4 DT-FT-PE

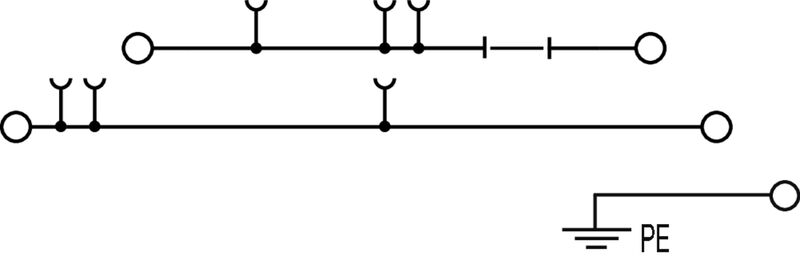

Test-disconnect terminal, Screw connection, dark beige, 4 mm², 28 A, 500 V, Number of connections: 5, Number of levels: 3

N.º de artículo 2893730000
Abrir en el configurador
Descargar hoja de datos Soporte técnico Descargas de productos
Accesorios 101 Productos relacionados 92
Approvals General ordering data Dimensions and weights Temperatures Environmental Product Compliance Material data Rating data IECEx/ATEX System specifications Otros datos técnicos Conductors for clamping (additional connection) przewody zaciskane (złącze wymiarowane) Datos nominales según CSA Informacje ogólne Rating data Datos nominales según UL Classifications

Approvals

Homologaciones
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/680ba583-8621-4d57-b79a-2859678ecdf9/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/cbf09862-97e9-475d-b71a-c6db1e3e9933/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/52b59257-358c-4bc4-9ea4-df407cebf157/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/2fb608f0-c73d-4515-a7a5-878046a505f4/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
ROHS
Conform
UL File Number Search
[UL Website](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Nr certyfikatu (cURus)
E60693
Nr certyfikatu (cURusEX)
E184763

General ordering data

Versión
Test-disconnect terminal, Screw connection, dark beige, 4 mm², 28 A, 500 V, Number of connections: 5, Number of levels: 3
Código
2893730000
Tipo
W2T 4 DT-FT-PE
GTIN (EAN)
4064675884873
Množství
50 items

Dimensions and weights

Profundidad
72,5 mm
Depth (inches)
2,854 inch
Altura
106,5 mm
Height (inches)
4,193 inch
Anchura
6,1 mm
Width (inches)
0,24 inch
Masa netto
31,44 g

Temperatures

Continuous operating temp., min.
-60 °C
Continuous operating temp., max.
130 °C

Environmental Product Compliance

Estado de cumplimiento de la directiva RoHS
Compliant without exemption
REACH SVHC
No SVHC above 0.1 wt%

Material data

Materiał podstawowy
Wemid
Barwny
dark beige
Klasa palności wg UL 94
V-0

Rating data IECEx/ATEX

Núm. de certificación (ATEX)
TUEV20ATEX8502U
Núm. de certificación (IECEX)
IECEXTUR20.0014U
Napięcie maks. (ATEX)
550 V
Proud (ATEX)
23 A
Wire cross section max. (ATEX)
4 mm²
Napięcie maks. (IECEX)
550 V
Current (IECEX)
23 A
Průřez vodiče max. (IECEX)
4 mm²

System specifications

niezbędna płyta zamykająca
Yes
Liczba potencjałów
3
liczba poziomów
3
Number of clamping points per level
2
Liczba potencjałów w rzędzie
1
poziomy wewnętrznie zmostkowane
No
Szyna montażowa
TS 35
Funkcja N
No
Funkcja PE
Yes
Funkcja PEN
No

Otros datos técnicos

otwarte strony
derecha
rodzaj montażu
TS 35
wersja przetestowana pod kątem eksplozji
No
zatrzaskowe
Yes

Conductors for clamping (additional connection)

Tipo de conexión, conexión adicional
Screw connection

przewody zaciskane (złącze wymiarowane)

Calibre según 60 947-1
A3
Dimens. caña destornillador
6 x 3,5 mm
Dirección de conexión
på sidan
Leiteranschlussquerschnitt, eindrähtig, max.
6 mm²
Leiteranschlussquerschnitt, eindrähtig, min.
0,25 mm²
Leiteranschlussquerschnitt, feinstdrähtig, min.
0,25 mm²
Longitud de desaislado
8 mm
Número de conexiones
5
Par de apriete, max.
0,8 Nm
Par de apriete, min.
0,5 Nm
Průřez připojení vodičů, jemně stáčené, min.
0,25 mm²
Průřez připojení vodičů, splétané, max.
6 mm²
Průřez připojení vodičů, splétané, min.
0,25 mm²
Sección de conexión del conductor AWG, min.
AWG 24
Sección de conexión del conductor AWG, máx.
AWG 10
Sección de conexión del conductor, flexible, max.
6 mm²
Sección de embornado, máx.
6 mm²
Sección de embornado, mín.
0,25 mm²
Sección del conductor, flexible con terminales tubulares DIN 46228/1, máx.
4 mm²
Sección del conductor, flexible con terminales tubulares DIN 46228/1, mín.
0,25 mm²
Sección del conductor, flexible con terminales tubulares DIN 46228/4, máx.
4 mm²
Sección del conductor, flexible con terminales tubulares DIN 46228/4, mín.
0,25 mm²
Tipo de conexión
Screw connection
Tipo de conexión 2
Screw connection
Tornillo de apriete
M 3
Twin wire-end ferrules, max.
1,5 mm²
Zwillings-Aderendhülse, min.
0,5 mm²

Datos nominales según CSA

Leiterquerschnitt max (CSA)
12 AWG
Spannung Gr B (CSA)
300 V
Spannung Gr C (CSA)
300 V
Spannung Gr D (CSA)
600 V
Strom Gr B (CSA)
20 A
Strom Gr C (CSA)
20 A
Strom Gr D (CSA)
5 A
Wire cross section min. (CSA)
24 AWG
Zertifikat-Nr. (CSA)
227442-80219640

Informacje ogólne

Carril de montaje
TS 35
Normas
IEC 60947-7-1
IEC 60947-7-2
Sección de conexión del conductor AWG, min.
AWG 24
Sección de conexión del conductor AWG, máx.
AWG 10

Rating data

Przekrój pomiarowy
4 mm²
Napięcie znamionowe
500 V
Znamionowe napięcie stałe
500 V
Znamionowe natężenie prądu
28 A
Prąd przy maksymalnym oprzewodowaniu
28 A
Normy
IEC 60947-7-1
IEC 60947-7-2
Rezystancja objętościowa wg IEC 60947-7-x
1 mΩ
Znamionowe napięcie udarowe
6 kV
Kategoria przepięciowa
III
Stopień zanieczyszczenia
3

Datos nominales según UL

Nr certyfikatu (cURus)
E60693
Wielkość przewodu Factory wiring max (cURus)
12 AWG
Wielkość przewodu Factory wiring min (cURus)
24 AWG
Wielkość przewodu Field wiring max (cURus)
12 AWG
Wielkość przewodu Field wiring min (cURus)
24 AWG

Classifications

ETIM 8.0
EC000902
ETIM 9.0
EC000902
ETIM 10.0
EC000902
ECLASS 14.0
27-25-01-09
ECLASS 15.0
27-25-01-09
