Caratteristiche

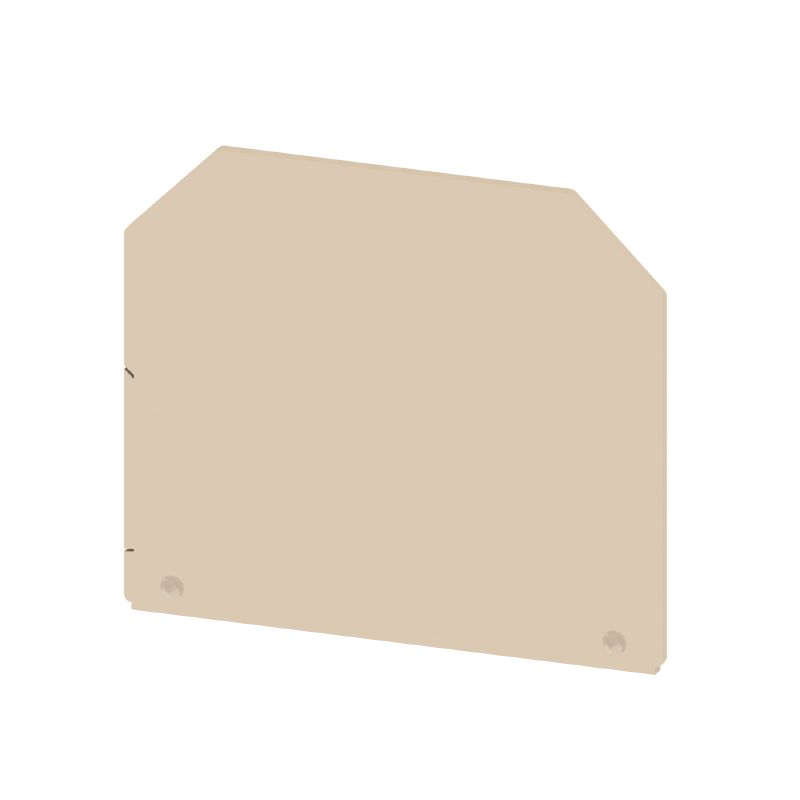

| Versione | Parete di separazione e terminale per morsetti, Beige scuro, Posizione verticale: 56 mm, Larghezza: 1.5 mm, V-0, Wemid |
| N. d’ordine | 1050100000 |
| Tipo | WAP 16+35 WTW 2.5-10 |
| GTIN (EAN) | 4008190079901 |
| CPZ | 20 Pezzo |
| Profondità | 49,5 mm |
| Profondità (pollici) | 1,949 inch |
| Posizione verticale | 56 mm |
| Altezza (pollici) | 2,205 inch |
| Larghezza | 1,5 mm |
| Larghezza (pollici) | 0,059 inch |
| Peso netto | 4,004 g |
| Temperatura di magazzinaggio | -25 °C...55 °C |
| Temperatura ambiente | -5 °C…40 °C |
| Temperatura d'esercizio continuo, min. | -60 °C |
| Temperatura d'esercizio continuo, max. | 130 °C |
| Stato conformità RoHS | Conforme senza esenzione |
| REACH SVHC | No SVHC above 0.1 wt% |
| Impronta carbonica di prodotto |
|
| Materiale | Wemid |
| Colori | Beige scuro |
| Classe d'infiammabilità UL 94 | V-0 |
| Versione | Terminale |
| bloccabile | No |
| Istruzioni di montaggio | Montaggio diretto |
| Sfalsamento TS 35 | 81,5 mm |
| Istruzioni di montaggio | Montaggio diretto |
| Omologazione/Certificato/Documento di conformità | [Confirmation of Standards EN 45545-2_2020-10](https://mdcop.weidmueller.com/mediadelivery/asset/900_308425) |
| Dati ingegneristici | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_225187) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1050100000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1050100000) |
| Documentazione utente | [StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149) |
| Cataloghi | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000886 |
| ETIM 7.0 | EC000886 |
| ETIM 8.0 | EC000886 |
| ETIM 9.0 | EC000886 |
| ETIM 10.0 | EC000886 |
| ECLASS 9.0 | 27-14-11-33 |
| ECLASS 9.1 | 27-14-11-33 |
| ECLASS 10.0 | 27-14-11-33 |
| ECLASS 11.0 | 27-14-11-33 |
| ECLASS 12.0 | 27-14-11-33 |
| ECLASS 13.0 | 27-25-03-01 |
| ECLASS 14.0 | 27-25-03-01 |
| ECLASS 15.0 | 27-25-03-01 |
| ROHS | Conforme |
