WDK 10 V

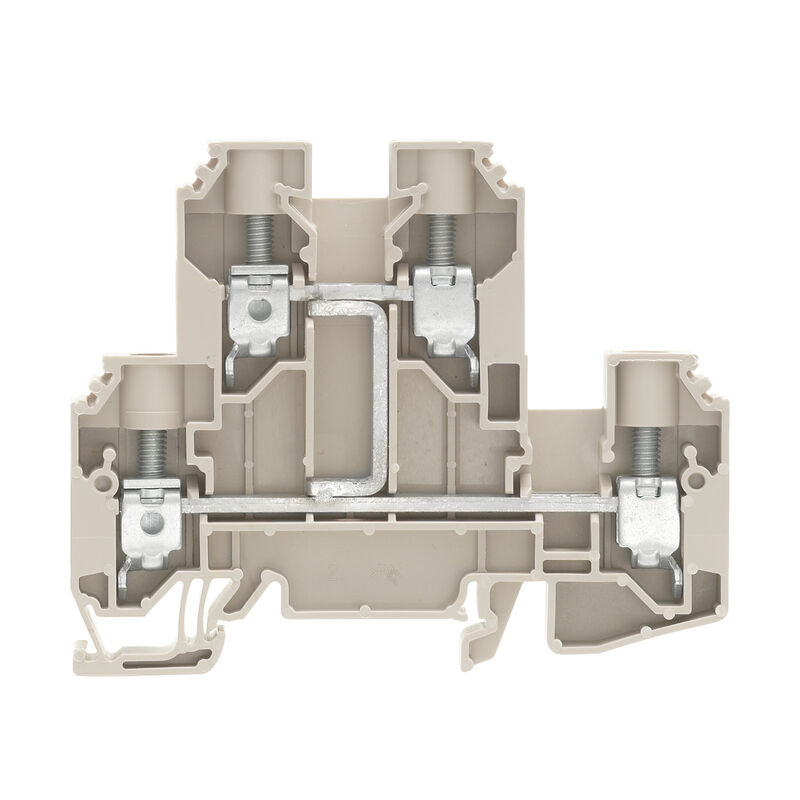

Product image
WDK 10 V

WDK 10 V

Многоуровневая модульная клемма, Винтовое соединение, Темно-бежевый, 10 mm², 800 V, Количество соединений: 4, Количество уровней: 2, TS 35, V-0

Product ID 1186770000
Openen in configurator
Gegevensblad downloaden Engineeringondersteuning Productdownloads
Toebehoren 13 Verwante producten 1056
Dopuszczenia Основные данные для заказа Wymiary i masa Temperatury Zgodność produktu z wymogami środowiska naturalnego dane tworzywa Параметры системы Additional technical data Conductors for clamping (additional connection) Conductors for clamping (rated connection) CSA rating data General dane znamionowe UL rating data Классификации

Dopuszczenia

Approvals
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/70d4994d-1e1f-4a62-8b8a-96bcbd57aca3/DAP_Master_ICON,w_80,q_80)
ROHS
Uppfyllelse
UL File Number Search
[UL Website](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Certificate No. (UR)
E60693

Основные данные для заказа

Version
Многоуровневая модульная клемма, Винтовое соединение, Темно-бежевый, 10 mm², 800 V, Количество соединений: 4, Количество уровней: 2, TS 35, V-0
Order No.
1186770000
Type
WDK 10 V
GTIN (EAN)
4050118024647
Qty.
50 items

Wymiary i masa

Depth
69 mm
Глубина (дюймов)
2,717 inch
Глубина с DIN-рейкой
69,5 mm
Height
85 mm
Высота (в дюймах)
3,346 inch
Width
9,9 mm
Byggbredd (tum)
0,39 inch
Net weight
42,88 g

Temperatury

Storage temperature
-25 °C...55 °C
Ambient temperature
-50 °C…75 °C
Continuous operating temp., min.
-50 °C
Continuous operating temp., max.
120 °C

Zgodność produktu z wymogami środowiska naturalnego

RoHS Compliance Status
Zgodne, bez wyłączenia
REACH SVHC
Nej mSvHC över 0,1 viktprocent
Product Carbon Footprint
  • Cradle to gate:
    0.314 kg CO2 eq.

dane tworzywa

Basic material
Wemid
Colour
mörkbeige
UL 94 flammability rating
V-0

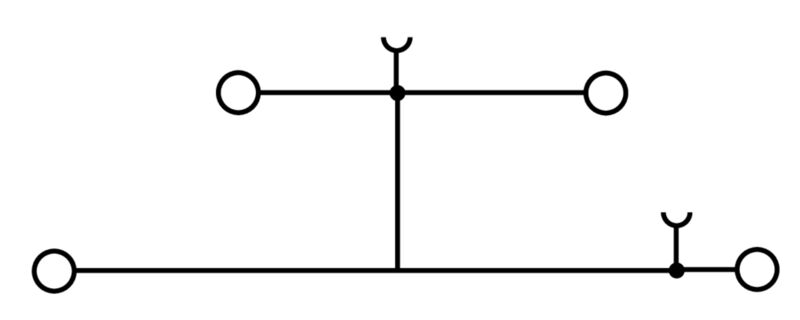

Параметры системы

Version
Винтовое соединение
Двойная клемма
С вертикальными перемычками
для привинчиваемой перемычки
с одной стороны открыт
End cover plate required
Да
Number of potentials
1
Antal våningar
2
Antal klämställen per våning
2
Number of potentials per tier
1
Levels cross-connected internally
Yes
PE connection
No
Mounting rail
TS 35
N-function
No
PE function
No
PEN function
No

Additional technical data

Explosion-tested version
No
Open sides
right
Type of mounting
Snap-on

Conductors for clamping (additional connection)

Connection type, additional connection
Screw connection

Conductors for clamping (rated connection)

Blade size
1.0 x 5.5 mm
Clamping range, max.
16 mm²
Clamping range, min.
1,5 mm²
Clamping screw
M 4
Connection cross-section, finely stranded, min.
1,5 mm²
Connection cross-section, stranded, max.
16 mm²
Connection cross-section, stranded, min.
1,5 mm²
Connection direction
on side
Gauge to IEC 60947-1
B6
Number of connections
4
Stripping length
12 mm
Tightening torque, max.
1,9 Nm
Tightening torque, min.
1,2 Nm
Twin wire-end ferrules, max.
6 mm²
Twin wire-end ferrules, min.
1,5 mm²
Type of connection
Screw connection
Type of connection 2
Screw connection
Wire connection cross section AWG, max.
AWG 6
Wire connection cross section AWG, min.
AWG 16
Wire connection cross section, finely stranded, max.
16 mm²
Wire connection cross section, finely stranded, min.
1,5 mm²
Wire connection cross-section, finely stranded with wire-end ferrules DIN 46228/1, max.
16 mm²
Wire connection cross-section, finely stranded with wire-end ferrules DIN 46228/1, min.
1,5 mm²
Wire connection cross-section, finely stranded with wire-end ferrules DIN 46228/4, max.
16 mm²
Wire connection cross-section, finely stranded with wire-end ferrules DIN 46228/4, min.
1,5 mm²
Wire connection cross-section, solid core, max.
16 mm²
Wire connection cross-section, solid core, min.
1,5 mm²

CSA rating data

Certificate No. (CSA)
200039-1057876
Current size B (CSA)
49 A
Current size C (CSA)
49 A
Current size D (CSA)
5 A
Voltage size B (CSA)
600 V
Voltage size C (CSA)
600 V
Voltage size D (CSA)
600 V
Wire cross section max. (CSA)
6 AWG
Wire cross section min. (CSA)
18 AWG

General

Mounting rail
TS 35
Standards
IEC 60947-7-1
Wire connection cross section AWG, max.
AWG 6
Wire connection cross section AWG, min.
AWG 16

dane znamionowe

Rated cross-section
10 mm²
Rated voltage
800 V
Rated DC voltage
800 V
Nominal current
57 A
Current at maximum wires
73 A
Standards
IEC 60947-7-1
Volume resistance according to IEC 60947-7-x
0,56 mΩ
Rated impulse withstand voltage
8 kV
Power loss in accordance with IEC 60947-7-x
1,82 W
Pollution severity
3
Surge voltage category
III

UL rating data

Certificate No. (UR)
E60693
Conductor size Factory wiring max. (UR)
6 AWG
Conductor size Factory wiring min. (UR)
18 AWG
Conductor size Field wiring max. (UR)
6 AWG
Conductor size Field wiring min. (UR)
18 AWG
Current size B (UR)
49 A
Current size C (UR)
49 A
Current size D (UR)
5 A
Voltage size B (UR)
600 V
Voltage size C (UR)
600 V
Voltage size D (UR)
600 V
Wire cross section max. (UR)
6 AWG
Wire cross section min. (UR)
18 AWG

Классификации

ETIM 8.0
EC000897
ETIM 9.0
EC000897
ETIM 10.0
EC000897
ECLASS 14.0
27-25-01-02
ECLASS 15.0
27-25-01-02
