Caratteristiche
| Versione | Morsettiera passante, Collegamento a vite, nero, 6 mm², 41 A, 690 V, Numero di collegamenti: 2 |
| N. d’ordine | 9537430000 |

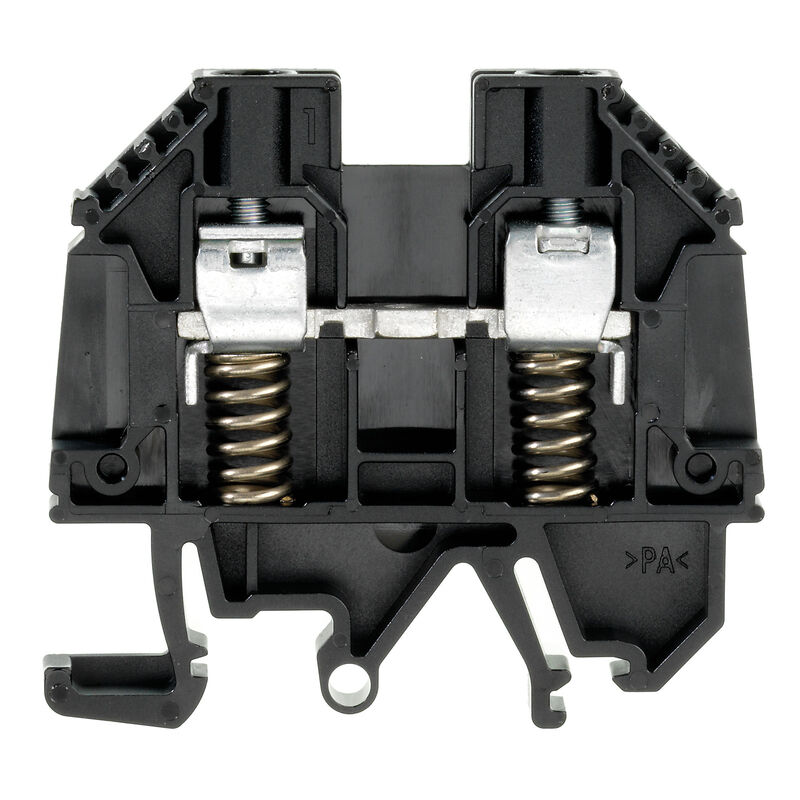

| Tipo | WDU 6 SL/EN SW |
| GTIN (EAN) | 4032248037438 |
| CPZ | 50 Pezzo |
| Profondità | 51,1 mm |
| Profondità (pollici) | 2,012 inch |
| Profondità inclusa guida DIN | 55 mm |
| Posizione verticale | 60 mm |
| Altezza (pollici) | 2,362 inch |
| Larghezza | 7,9 mm |
| Larghezza (pollici) | 0,311 inch |
| Peso netto | 17,29 g |
| Temperatura di magazzinaggio | -25 °C...55 °C |
| Campo delle temperature di impiego | For operating temperature range see EC Design Test Certificate / IEC Ex-Certificate of Conformity |
| Temperatura d'esercizio continuo, min. | -60 °C |
| Temperatura d'esercizio continuo, max. | 130 °C |
| Stato conformità RoHS | Conforme senza esenzione |
| REACH SVHC | No SVHC above 0.1 wt% |
| Materiale | Wemid |
| Colori | nero |
| Classe d'infiammabilità UL 94 | V-0 |
| N° certificato (ATEX) | DEMKO14ATEX1338U |
| N° certificato (IECEX) | IECEXULD14.0005U |
| Tensione max. (ATEX) | 440 V |
| Corrente (ATEX) | 40 A |
| Sezione cavo max (ATEX) | 6 mm² |
| Tensione max. (IECEX) | 440 V |
| Corrente (IECEX) | 40 A |
| Sezione cavo max (IECEX) | 6 mm² |
| Campo delle temperature di impiego | For operating temperature range see EC Design Test Certificate / IEC Ex-Certificate of Conformity |
| Marcatura EN 60079-7 | Ex eb II C Gb |
| Marcatura Ex 2014/34/EU | II 2 G D |
| Versione |
Collegamento a vite
con stringicavo caricato a molla per collegamento trasversale avvitabile per connettore trasversale ad innesto aperto da un lato |
| Piastra terminale (necessaria) | Sì |
| Numero di potenziali | 1 |
| Numero di piani | 1 |
| Numero dei punti di serraggio per piano | 2 |
| Numero di potenziali per piano | 1 |
| Piani ponticellati internamente | No |
| Collegamento PE | No |
| Guida |
TS 32
TS 35 |
| Funzione N | No |
| Funzione PE | No |
| Funzione PEN | No |
| Esecuzione a prova di esplosione | No |
| Lati aperti | destra |
| Numero di morsetti uguali | 1 |
| Tipo di montaggio | innestabile |
| Tipo di collegamento, ulteriore collegamento | Collegamento a vite |
| Calibro a norma 60 947-1 | A5 |
| Campo di sezioni, max. | 6 mm² |
| Campo di sezioni, min. | 0,5 mm² |
| Coppia di serraggio, max. | 1,6 Nm |
| Coppia di serraggio, min. | 0,8 Nm |
| Dimensione lama | 0,8 x 4,0 mm |
| Direzione di collegamento | laterale |
| Lunghezza di spellatura | 16 mm |
| Numero di collegamenti | 2 |
| Sezione di collegamento cavo AWG, max. | AWG 8 |
| Sezione di collegamento cavo AWG, min. | AWG 26 |
| Sezione di collegamento cavo, flessibile con terminali DIN 46228/1, max. | 6 mm² |
| Sezione di collegamento cavo, flessibile con terminali DIN 46228/1, min. | 0,5 mm² |
| Sezione di collegamento cavo, flessibile con terminali DIN 46228/4, max. | 6 mm² |
| Sezione di collegamento cavo, flessibile con terminali DIN 46228/4, min. | 0,5 mm² |
| Sezione di collegamento cavo, flessibile, max. | 6 mm² |
| Sezione di collegamento cavo, flessibile, min. | 0,5 mm² |
| Sezione di collegamento cavo, nucleo rigido, max. | 6 mm² |
| Sezione di collegamento cavo, nucleo rigido, min. | 0,5 mm² |
| Sezione di collegamento, semirigida, max. | 6 mm² |
| Sezione di collegamento, semirigida, min. | 0,5 mm² |
| Tipo di collegamento | Collegamento a vite |
| Vite di serraggio | M 3,5 |
| Corrente Gr B (CSA) | 45 A |
| Corrente Gr C (CSA) | 45 A |
| Corrente Gr D (CSA) | 5 A |
| N° certificato (CSA) | 200039-1057876 |
| Sezione cavo max (CSA) | 8 AWG |
| Sezione cavo min (CSA) | 20 AWG |
| Tensione Gr B (CSA) | 300 V |
| Tensione Gr C (CSA) | 300 V |
| Tensione Gr D (CSA) | 600 V |
| Guida |
TS 32
TS 35 |
| Norme | IEC 60947-7-1 |
| Sezione di collegamento cavo AWG, max. | AWG 8 |
| Sezione di collegamento cavo AWG, min. | AWG 26 |
| Sezione di dimensionamento | 6 mm² |
| Tensione nominale | 690 V |
| Tensione DC nominale | 690 V |
| Corrente nominale | 41 A |
| Corrente con conduttore max. | 57 A |
| Norme | IEC 60947-7-1 |
| Resistenza di passaggio conforme a IEC 60947-7-x | 0,78 mΩ |
| Tensione impulsiva di dimensionamento | 6 kV |
| Potenza dissipata secondo IEC 60947-7-x | 1,31 W |
| Classe di sovratensione | III |
| Grado di lordura | 3 |
| Corrente Gr C (UR) | 50 A |
| Corrente Gr D (UR) | 10 A |
| Grandezza conduttore Factory wiring max (UR) | 8 AWG |
| Grandezza conduttore Factory wiring min (UR) | 20 AWG |
| Grandezza conduttore Field wiring max (UR) | 8 AWG |
| Grandezza conduttore Field wiring min (UR) | 20 AWG |
| N° certificato (UR) | E60693 |
| Tensione Gr C (UR) | 150 V |
| Tensione Gr D (UR) | 300 V |
| Omologazione/Certificato/Documento di conformità |
[Attestation of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_35708)
[IECEx Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_39462) [UKCA Ex Attestation of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_253960) [UKCA Ex Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_253962) [CCC Ex Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_320981) [CB Certificate - spring loaded terminals](https://mdcop.weidmueller.com/mediadelivery/asset/900_323522) [CE Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_37186) [ATEX Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_39463) [UKCA declaration of conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_284527) [Confirmation of Standards EN 45545-2_2020-10](https://mdcop.weidmueller.com/mediadelivery/asset/900_308425) |
| Dati ingegneristici | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_66860) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.9537430000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=9537430000) |
| WSCAD Universe | [WSCAD data](https://wscaduniverse.com/part-detail?manufacturerId=88&type=0&partNumber=9537430000&norm=0) |
| Documentazione utente |
[NTI WDU/WPE 6 SL EN](https://mdcop.weidmueller.com/mediadelivery/asset/900_35567)
[StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149) |
| Cataloghi | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000897 |
| ETIM 7.0 | EC000897 |
| ETIM 8.0 | EC000897 |
| ETIM 9.0 | EC000897 |
| ECLASS 9.0 | 27-14-11-20 |
| ECLASS 9.1 | 27-14-11-20 |
| ECLASS 10.0 | 27-14-11-20 |
| ECLASS 11.0 | 27-14-11-20 |
| ECLASS 12.0 | 27-14-11-20 |
| ECLASS 13.0 | 27-25-01-01 |
| ECLASS 14.0 | 27-25-01-01 |
| Omologazioni |           |
| ROHS | Conforme |
| UL File Number Search | [Sito web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html) |
| N° certificato (UR) | E60693 |
