Caratteristiche
| Versione | Morsetti a bullone, Morsetto passante, Sezione di dimensionamento: 120 mm², Collegamento a bullone |
| N. d’ordine | 1780880000 |

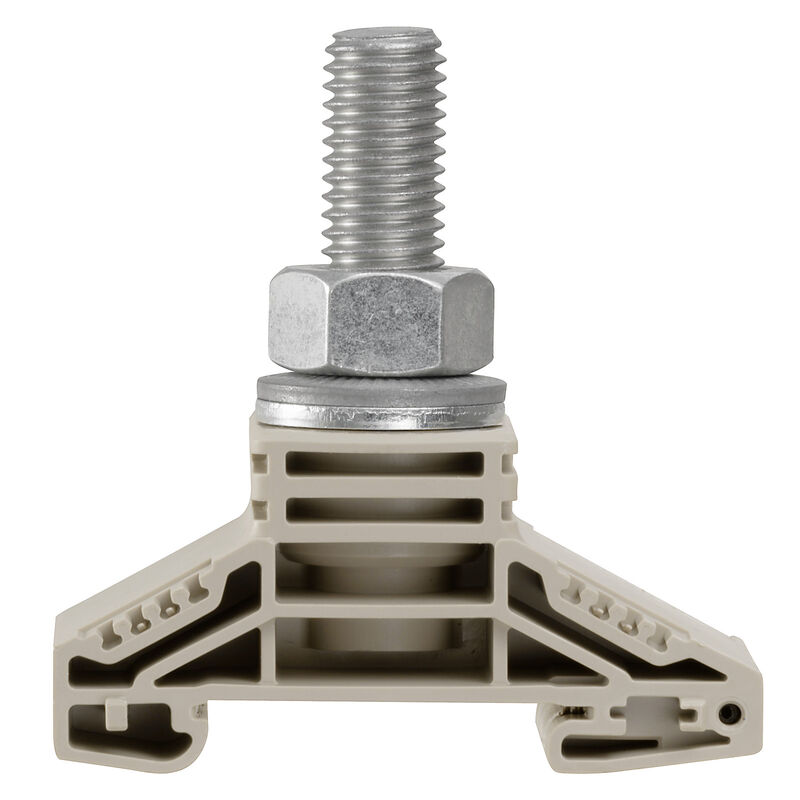

| Tipo | WF 12 |
| GTIN (EAN) | 4032248219360 |
| CPZ | 20 Pezzo |
| Profondità | 70,5 mm |
| Profondità (pollici) | 2,776 inch |
| Posizione verticale | 67 mm |
| Altezza (pollici) | 2,638 inch |
| Larghezza | 33,8 mm |
| Larghezza (pollici) | 1,331 inch |
| Peso netto | 102,6 g |
| Temperatura di magazzinaggio | -25 °C...55 °C |
| Temperatura d'esercizio continuo, min. | -50 °C |
| Temperatura d'esercizio continuo, max. | 120 °C |
| Stato conformità RoHS | Conforme senza esenzione |
| REACH SVHC | No SVHC above 0.1 wt% |
| Materiale | Wemid |
| Colori | Beige scuro |
| Classe d'infiammabilità UL 94 | V-0 |
| Versione | Morsetti ad un bullone |
| Piastra terminale (necessaria) | No |
| Numero di potenziali | 1 |
| Numero di piani | 1 |
| Numero dei punti di serraggio per piano | 1 |
| Piani ponticellati internamente | No |
| Collegamento PE | No |
| Guida | TS 35 |
| Esecuzione a prova di esplosione | No |
| Lati aperti | aperto |
| Numero di morsetti uguali | 1 |
| Tipo di montaggio | innestabile |
| 2 x capicorda DIN 46 234 | 6...120 mm² |
| 2 x capicorda DIN 46 235 | 10...95 mm² |
| Campo di sezioni, max. | 120 mm² |
| Campo di sezioni, min. | 6 mm² |
| Capocorda DIN 46 234 | 6...120 mm² |
| Capocorda DIN 46 235 | 10...95 mm² |
| Coppia di serraggio, max. | 31 Nm |
| Coppia di serraggio, min. | 14 Nm |
| Direzione di collegamento | laterale |
| Misura bulloni per collegamento piatto | M 12 |
| Numero di collegamenti | 1 |
| Sezione di collegamento cavo AWG, max. | kcmil 250 |
| Sezione di collegamento cavo AWG, min. | AWG 8 |
| Sezione di collegamento cavo, flessibile, max. | 120 mm² |
| Sezione di collegamento cavo, flessibile, min. | 6 mm² |
| Sezione di collegamento cavo, nucleo rigido, max. | 120 mm² |
| Sezione di collegamento cavo, nucleo rigido, min. | 6 mm² |
| Sezione di collegamento, semirigida, max. | 120 mm² |
| Sezione di collegamento, semirigida, min. | 6 mm² |
| Tipo di collegamento | Collegamento a bullone |
| Corrente Gr C (CSA) | 320 A |
| N° certificato (CSA) | 200039-1244019 |
| Sezione cavo max (CSA) | 250 kcmil |
| Sezione cavo min (CSA) | 10 AWG |
| Tensione Gr C (CSA) | 1000 V |
| Guida | TS 35 |
| Norme | IEC 60947-7-1 |
| Sezione di collegamento cavo AWG, max. | kcmil 250 |
| Sezione di collegamento cavo AWG, min. | AWG 8 |
| Sezione di dimensionamento | 120 mm² |
| Tensione nominale | 1.000 V |
| Tensione DC nominale | 1.000 V |
| Tensione con TW in resina epossidica | 2.300 V |
| Corrente nominale | 269 A |
| Corrente con conduttore max. | 269 A |
| Norme | IEC 60947-7-1 |
| Resistenza di passaggio conforme a IEC 60947-7-x | 0,12 mΩ |
| Tensione impulsiva di dimensionamento | 8 kV |
| Tensione impulsiva con TW di resina epossidica | 12 kV |
| Potenza dissipata secondo IEC 60947-7-x | 8,61 W |
| Grado di lordura | 3 |
| Corrente Gr C (UR) | 255 A |
| Grandezza conduttore Factory wiring max (UR) | 250 kcmil |
| Grandezza conduttore Factory wiring min (UR) | 10 AWG |
| Grandezza conduttore Field wiring max (UR) | 250 kcmil |
| Grandezza conduttore Field wiring min (UR) | 10 AWG |
| N° certificato (UR) | E60693 |
| Tensione Gr C (UR) | 1000 V |
| Titolo dell'immagine 02 | Illustrazione del prodotto |
| Disegno legenda-02 | Come da figura |
| Omologazione/Certificato/Documento di conformità |
[CB Test Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_89225)
[CB Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_89226) [CE Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_37301) [UKCA declaration of conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_284527) [Confirmation of Standards EN 45545-2_2020-10](https://mdcop.weidmueller.com/mediadelivery/asset/900_308425) |
| Dati ingegneristici | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_63657) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1780880000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1780880000) |
| Documentazione utente | [StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149) |
| Cataloghi | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000897 |
| ETIM 7.0 | EC000897 |
| ETIM 8.0 | EC000897 |
| ETIM 9.0 | EC000897 |
| ECLASS 9.0 | 27-14-11-20 |
| ECLASS 9.1 | 27-14-11-20 |
| ECLASS 10.0 | 27-14-11-20 |
| ECLASS 11.0 | 27-14-11-20 |
| ECLASS 12.0 | 27-14-11-20 |
| ECLASS 13.0 | 27-25-01-01 |
| ECLASS 14.0 | 27-25-01-01 |
| Omologazioni |      |
| ROHS | Conforme |
| UL File Number Search | [Sito web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html) |
| N° certificato (UR) | E60693 |
