Caratteristiche
| Versione | Morsetti a bullone, Morsetto passante, Sezione di dimensionamento: 35 mm², Collegamento a bullone, Montaggio diretto |
| N. d’ordine | 1029300000 |

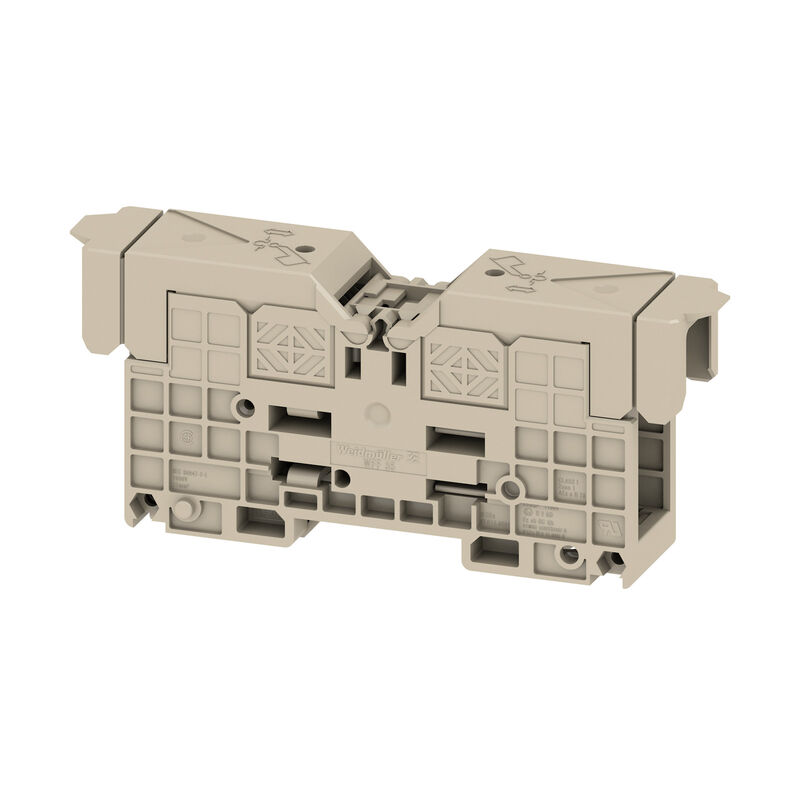

| Tipo | WFF 35/AH |
| GTIN (EAN) | 4008190139148 |
| CPZ | 5 Pezzo |
| Profondità | 51 mm |
| Profondità (pollici) | 2,008 inch |
| Profondità inclusa guida DIN | 59,5 mm |
| Posizione verticale | 107 mm |
| Altezza (pollici) | 4,213 inch |
| Larghezza | 27 mm |
| Larghezza (pollici) | 1,063 inch |
| Peso netto | 93,71 g |
| Temperatura di magazzinaggio | -25 °C...55 °C |
| Campo delle temperature di impiego | For operating temperature range see EC Design Test Certificate / IEC Ex-Certificate of Conformity |
| Temperatura d'esercizio continuo, min. | -50 °C |
| Temperatura d'esercizio continuo, max. | 120 °C |
| Stato conformità RoHS | Conforme senza esenzione |
| REACH SVHC | No SVHC above 0.1 wt% |
| Materiale | Wemid |
| Colori | Beige scuro |
| Classe d'infiammabilità UL 94 | V-0 |
| N° certificato (ATEX) | DEMKO15ATEX1357U |
| N° certificato (IECEX) | IECEXULD15.0004U |
| Tensione max. (ATEX) | 1100 V |
| Corrente (ATEX) | 125 A |
| Sezione cavo max (ATEX) | 35 mm² |
| Tensione max. (IECEX) | 1100 V |
| Corrente (IECEX) | 125 A |
| Sezione cavo max (IECEX) | 35 mm² |
| Campo delle temperature di impiego | For operating temperature range see EC Design Test Certificate / IEC Ex-Certificate of Conformity |
| Marcatura EN 60079-7 | Ex eb II C Gb |
| Marcatura Ex 2014/34/EU | II 2 G D |
| Piastra terminale (necessaria) | No |
| Numero di potenziali | 1 |
| Numero di piani | 1 |
| Numero dei punti di serraggio per piano | 2 |
| Piani ponticellati internamente | No |
| Collegamento PE | No |
| Guida | TS 35 |
| Esecuzione a prova di esplosione | Sì |
| Istruzioni di montaggio | Montaggio diretto |
| Lati aperti | chiuso |
| Numero di morsetti uguali | 1 |
| Tipo di montaggio | innestabile |
| 2 x capicorda DIN 46 234 | 2,5...35 mm² |
| 2 x capicorda DIN 46 235 | 6...25 mm² |
| Campo di sezioni, max. | 50 mm² |
| Campo di sezioni, min. | 2,5 mm² |
| Capocorda DIN 46 234 | 2,5...50 mm² |
| Capocorda DIN 46 235 | 6...25 mm² |
| Coppia di serraggio, max. | 6 Nm |
| Coppia di serraggio, min. | 3 Nm |
| Direzione di collegamento | laterale |
| Misura bulloni per collegamento piatto | M 6 |
| Numero di collegamenti | 2 |
| Sezione di collegamento cavo AWG, max. | AWG 1 |
| Sezione di collegamento cavo AWG, min. | AWG 14 |
| Sezione di collegamento cavo, flessibile, max. | 50 mm² |
| Sezione di collegamento cavo, flessibile, min. | 2,5 mm² |
| Sezione di collegamento cavo, nucleo rigido, max. | 50 mm² |
| Sezione di collegamento cavo, nucleo rigido, min. | 2,5 mm² |
| Sezione di collegamento, semirigida, max. | 50 mm² |
| Sezione di collegamento, semirigida, min. | 2,5 mm² |
| Tipo di collegamento | Collegamento a bullone |
| Corrente Gr C (CSA) | 130 A |
| N° certificato (CSA) | 200039-1244019 |
| Sezione cavo max (CSA) | 2 AWG |
| Sezione cavo min (CSA) | 14 AWG |
| Tensione Gr C (CSA) | 600 V |
| Guida | TS 35 |
| Istruzioni di montaggio | Montaggio diretto |
| Norme | IEC 60947-7-1 |
| Sezione di collegamento cavo AWG, max. | AWG 1 |
| Sezione di collegamento cavo AWG, min. | AWG 14 |
| Sezione di dimensionamento | 35 mm² |
| Tensione nominale | 1.000 V |
| Tensione DC nominale | 1.000 V |
| Corrente nominale | 125 A |
| Corrente con conduttore max. | 150 A |
| Norme | IEC 60947-7-1 |
| Resistenza di passaggio conforme a IEC 60947-7-x | 0,26 mΩ |
| Tensione impulsiva di dimensionamento | 8 kV |
| Potenza dissipata secondo IEC 60947-7-x | 4 W |
| Grado di lordura | 3 |
| Corrente Gr C (UR) | 115 A |
| Grandezza conduttore Factory wiring max (UR) | 2 AWG |
| Grandezza conduttore Factory wiring min (UR) | 14 AWG |
| Grandezza conduttore Field wiring max (UR) | 2 AWG |
| Grandezza conduttore Field wiring min (UR) | 14 AWG |
| N° certificato (UR) | E60693 |
| Tensione Gr C (UR) | 1000 V |
| Disegno legenda-02 | Come da figura |
| Omologazione/Certificato/Documento di conformità |
[Attestation of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_35705)
[Attestation of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_207459) [UKCA declaration of conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_284527) [Confirmation of Standards EN 45545-2_2020-10](https://mdcop.weidmueller.com/mediadelivery/asset/900_308425) [UKCA Ex Attestation of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_253982) [CB Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_89217) [CCC Ex Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_178480) [ATEX Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_207457) [IECEx Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_207458) [UKCA Ex Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_253983) [DNV Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_320351) [CE Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_37281) |
| Dati ingegneristici | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_59736) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1029300000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1029300000) |
| Notifica modifica prodotto | [PCN WFF](https://mdcop.weidmueller.com/mediadelivery/asset/900_296476) |
| Documentazione utente |
[StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149)
[WFF range for 1500 VDC applications](https://mdcop.weidmueller.com/mediadelivery/asset/900_156620) [DIRECT MOUNTING WFF TERMINAL BLOCKS](https://mdcop.weidmueller.com/mediadelivery/asset/900_164386) [NTI WFF 35](https://mdcop.weidmueller.com/mediadelivery/asset/900_207462) |
| Cataloghi | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000897 |
| ETIM 7.0 | EC000897 |
| ETIM 8.0 | EC000897 |
| ETIM 9.0 | EC000897 |
| ECLASS 9.0 | 27-14-11-20 |
| ECLASS 9.1 | 27-14-11-20 |
| ECLASS 10.0 | 27-14-11-20 |
| ECLASS 11.0 | 27-14-11-20 |
| ECLASS 12.0 | 27-14-11-20 |
| ECLASS 13.0 | 27-25-01-01 |
| ECLASS 14.0 | 27-25-01-01 |
| Omologazioni |             |
| ROHS | Conforme |
| UL File Number Search | [Sito web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html) |
| N° certificato (UR) | E60693 |
| N° certificato (cURusEX) | E184763 |
