Caratteristiche

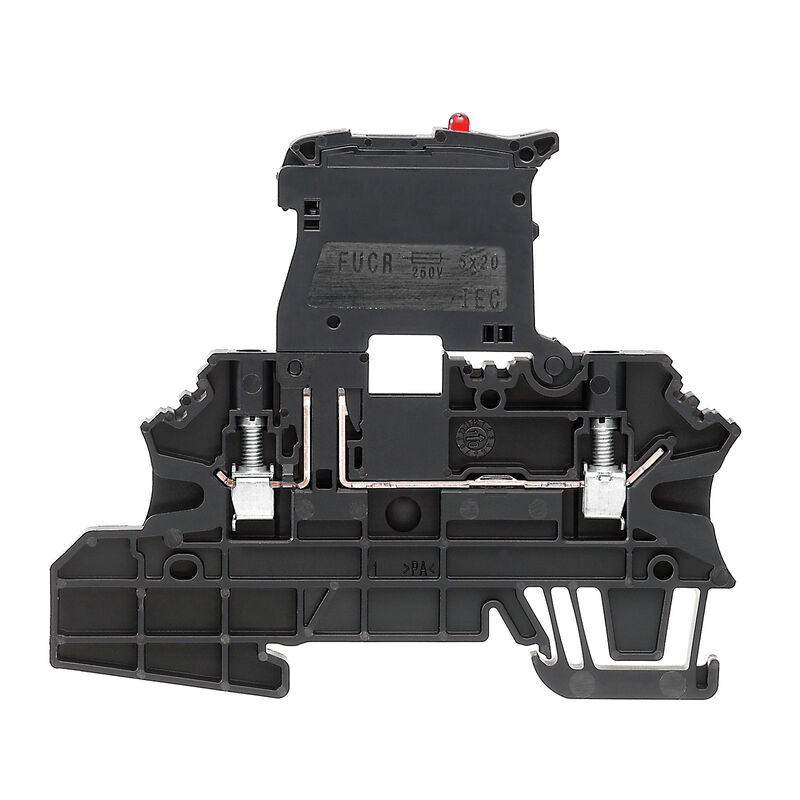

| Versione | Morsetto componibile portafusibile, Collegamento a vite, nero, 2.5 mm², 6.3 A, 36 V, Numero di collegamenti: 2, Numero di piani: 1, TS 35 |
| N. d’ordine | 1162930000 |
| Tipo | WMF 2.5 FU 10-36V SW |
| GTIN (EAN) | 4032248992119 |
| CPZ | 50 Pezzo |
| Profondità | 74 mm |
| Profondità (pollici) | 2,913 inch |
| Profondità inclusa guida DIN | 74,5 mm |
| Posizione verticale | 88 mm |
| Altezza (pollici) | 3,465 inch |
| Larghezza | 5,08 mm |
| Larghezza (pollici) | 0,2 inch |
| Peso netto | 17,283 g |
| Temperatura di magazzinaggio | -25 °C...55 °C |
| Temperatura d'esercizio continuo, min. | -50 °C |
| Temperatura d'esercizio continuo, max. | 120 °C |
| Stato conformità RoHS | Conforme senza esenzione |
| REACH SVHC | No SVHC above 0.1 wt% |
| Materiale | Wemid |
| Colori | nero |
| Classe d'infiammabilità UL 94 | V-0 |
| N° certificato (ATEX) | DEMKO14ATEX1389U |
| N° certificato (IECEX) | IECEXUL14.0097U |
| Corrente (ATEX) | 6.3 A |
| Sezione cavo max (ATEX) | 4 mm² |
| Corrente (IECEX) | 6.3 A |
| Sezione cavo max (IECEX) | 4 mm² |
| Marcatura EN 60079-7 | Ex ec II C Gc |
| Marcatura Ex 2014/34/EU | II 3 G |
| Versione |
Collegamento a vite
scollegamento fusibile per connettore trasversale ad innesto aperto da un lato |
| Piastra terminale (necessaria) | Sì |
| Numero di potenziali | 1 |
| Numero di piani | 1 |
| Numero dei punti di serraggio per piano | 2 |
| Piani ponticellati internamente | Sì |
| Guida | TS 35 |
| Lati aperti | destra |
| Tipo di montaggio | innestabile |
| Tipo di collegamento, ulteriore collegamento | Collegamento a vite |
| Calibro a norma 60 947-1 | A3 |
| Campo di sezioni, max. | 4 mm² |
| Campo di sezioni, min. | 0,5 mm² |
| Coppia di serraggio, max. | 0,6 Nm |
| Coppia di serraggio, min. | 0,5 Nm |
| Dimensione lama | 0,6 x 3,5 mm |
| Direzione di collegamento | laterale |
| Lunghezza di spellatura | 10 mm |
| Numero di collegamenti | 2 |
| Sezione di collegamento cavo AWG, max. | AWG 12 |
| Sezione di collegamento cavo AWG, min. | AWG 26 |
| Sezione di collegamento cavo, flessibile con terminali DIN 46228/1, max. | 2,5 mm² |
| Sezione di collegamento cavo, flessibile con terminali DIN 46228/1, min. | 0,5 mm² |
| Sezione di collegamento cavo, flessibile con terminali DIN 46228/4, max. | 2,5 mm² |
| Sezione di collegamento cavo, flessibile con terminali DIN 46228/4, min. | 0,5 mm² |
| Sezione di collegamento cavo, flessibile, max. | 4 mm² |
| Sezione di collegamento cavo, flessibile, min. | 0,5 mm² |
| Sezione di collegamento cavo, nucleo rigido, max. | 4 mm² |
| Sezione di collegamento cavo, nucleo rigido, min. | 0,5 mm² |
| Sezione di collegamento, semirigida, max. | 4 mm² |
| Sezione di collegamento, semirigida, min. | 1,5 mm² |
| Tipo di collegamento | Collegamento a vite |
| Tipo di collegamento 2 | Collegamento a vite |
| Vite di serraggio | M 3 |
| Corrente Gr B (CSA) | 17 A |
| Corrente Gr C (CSA) | 17 A |
| Corrente Gr D (CSA) | 5 A |
| N° certificato (CSA) | 200039-1057876 |
| Sezione cavo max (CSA) | 12 AWG |
| Sezione cavo min (CSA) | 26 AWG |
| Tensione Gr B (CSA) | 600 V |
| Tensione Gr C (CSA) | 600 V |
| Tensione Gr D (CSA) | 600 V |
| Tipo di tensione per l'indicatore | AC/DC |
| Indicazione | LED rosso |
| Inserto portafusibile | G-Si. 5 x 20 |
| Portafusibile (portainserto) | orientabile |
| Potenza dissipata per la sola protezione da cortocircuiti per un montaggio a gruppo collegato | 2,5 W a 6,3 A a 48°C |
| Potenza dissipata per la sola protezione da cortocircuiti per un montaggio singolo | 4 W a 6,3 A a 61°C |
| Potenza dissipata per protezione da sovraccarichi e cortocircuiti per un montaggio a gruppo collegato | 1,6 W a 6,3 A a 23°C |
| Potenza dissipata per protezione da sovraccarichi e cortocircuiti per un montaggio singolo | 1,6 W a 6,3 A a 44°C |
| Tipo di tensione per l'indicatore | AC/DC |
| Guida | TS 35 |
| Norme | IEC 60947-7-3 |
| Sezione di collegamento cavo AWG, max. | AWG 12 |
| Sezione di collegamento cavo AWG, min. | AWG 26 |
| Sezione di dimensionamento | 2,5 mm² |
| Tensione nominale | 36 V |
| Tensione DC nominale | 36 V |
| Corrente nominale | 6,3 A |
| Corrente con conduttore max. | 6,3 A |
| Norme | IEC 60947-7-3 |
| Resistenza di passaggio conforme a IEC 60947-7-x | 1,33 mΩ |
| Tensione impulsiva di dimensionamento | 8 kV |
| Potenza dissipata secondo IEC 60947-7-x | 0,77 W |
| Classe di sovratensione | III |
| Grado di lordura | 3 |
| Corrente Gr B (cURus) | 17 A |
| Corrente Gr C (cURus) | 17 A |
| Corrente Gr D (cURus) | 5 A |
| Grandezza conduttore Factory wiring max (cURus) | 12 AWG |
| Grandezza conduttore Factory wiring min (cURus) | 26 AWG |
| Grandezza conduttore Field wiring max (cURus) | 12 AWG |
| Grandezza conduttore Field wiring min (cURus) | 26 AWG |
| N° certificato (cURus) | E60693 |
| Sezione cavo max (cURus) | 12 AWG |
| Sezione del cavo min (cURus) | 26 AWG |
| Tensione Gr B (cURus) | 600 V |
| Tensione Gr C (cURus) | 600 V |
| Tensione Gr D (cURus) | 600 V |
| Informazioni sul prodotto | La tensione dipende dall’elemento di fusibile selezionato o dalla spia selezionata |
| Omologazione/Certificato/Documento di conformità |
[Attestation of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_72399)
[ATEX Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_79912) [IECEx Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_79913) [AEx ec Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_79914) [CCC Ex Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_178454) [CE Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_37379) [UKCA declaration of conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_284527) |
| Dati ingegneristici | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_60634) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1162930000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1162930000) |
| WSCAD Universe | [WSCAD data](https://wscaduniverse.com/part-detail?manufacturerId=88&type=0&partNumber=1162930000&norm=0) |
| Documentazione utente |
[Beipackzettel_WMF.pdf](https://mdcop.weidmueller.com/mediadelivery/asset/900_35349)
[NTI WMF FU.pdf](https://mdcop.weidmueller.com/mediadelivery/asset/900_72408) [StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149) |
| Cataloghi | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000899 |
| ETIM 7.0 | EC000899 |
| ETIM 8.0 | EC000899 |
| ETIM 9.0 | EC000899 |
| ECLASS 9.0 | 27-14-11-16 |
| ECLASS 9.1 | 27-14-11-16 |
| ECLASS 10.0 | 27-14-11-16 |
| ECLASS 11.0 | 27-14-11-16 |
| ECLASS 12.0 | 27-14-11-16 |
| ECLASS 13.0 | 27-25-01-13 |
| ECLASS 14.0 | 27-25-01-13 |
| Omologazioni |          |
| ROHS | Conforme |
| UL File Number Search | [Sito web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html) |
| N° certificato (cURus) | E60693 |
| N° certificato (cURusEX) | E184763 |
