Caratteristiche
| Versione | Morsetto ripartitore di potenziale, Collegamento a vite, verde, 25 mm², 101 A, 1000 V, Numero di collegamenti: 8, Numero di piani: 1 |
| N. d’ordine | 1561930000 |

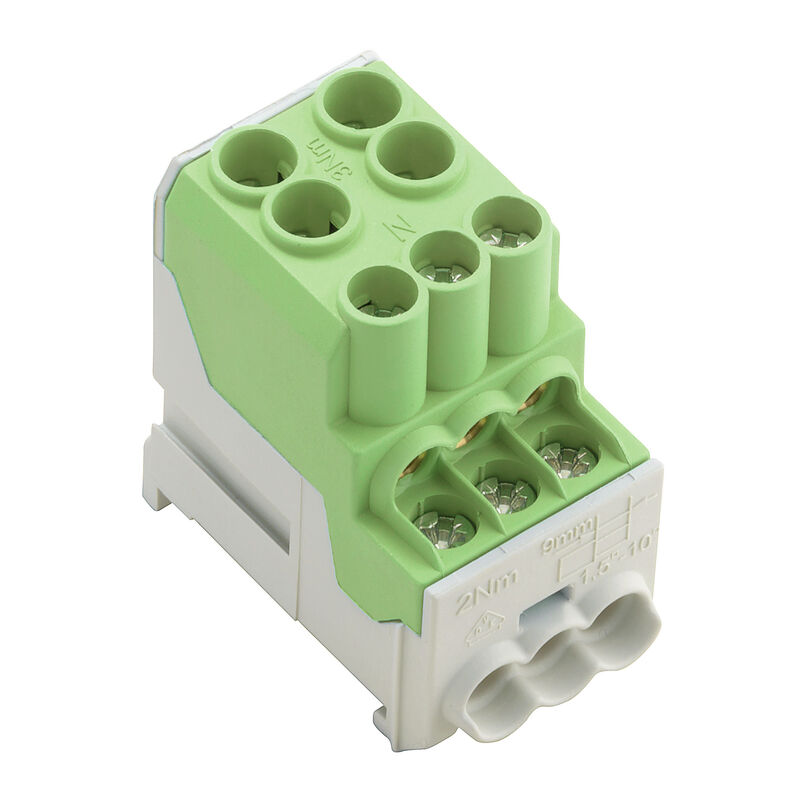

| Tipo | WPD 100 2X25/6X10 GN |
| GTIN (EAN) | 4050118367300 |
| CPZ | 3 Pezzo |
| Profondità | 49 mm |
| Profondità (pollici) | 1,929 inch |
| Posizione verticale | 55,4 mm |
| Altezza (pollici) | 2,181 inch |
| Larghezza | 30,2 mm |
| Larghezza (pollici) | 1,189 inch |
| Peso netto | 102 g |
| Temperatura di magazzinaggio | -25 °C...55 °C |
| Temperatura d'esercizio continuo, min. | -50 °C |
| Temperatura d'esercizio continuo, max. | 130 °C |
| Stato conformità RoHS | Conforme con esenzione |
| Esenzione RoHS (se applicabile/nota) | 6c |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | 9b5f0838-1f0b-4c14-9fc7-3f5e6ee75be2 |
| Materiale | Wemid |
| Colori | verde |
| Classe d'infiammabilità UL 94 | V-0 |
| Versione | Collegamento a vite |
| Piastra terminale (necessaria) | No |
| Numero di potenziali | 1 |
| Numero di piani | 1 |
| Numero dei punti di serraggio per piano | 2 |
| Numero di potenziali per piano | 1 |
| Piani ponticellati internamente | Sì |
| Collegamento PE | Sì |
| Guida | TS 35 |
| Funzione N | No |
| Funzione PE | No |
| Funzione PEN | No |
| Esecuzione a prova di esplosione | Sì |
| Istruzioni di montaggio | Guida di supporto / piastra di montaggio |
| Lati aperti | chiuso |
| Tipo di montaggio | innestabile |
| Tipo di collegamento, ulteriore collegamento | Collegamento a vite |
| Campo di sezioni, max. | 25 mm² |
| Campo di sezioni, min. | 1,5 mm² |
| Direzione di collegamento | laterale |
| Numero di collegamenti | 8 |
| Sezione di collegamento cavo AWG, max. | AWG 4 |
| Sezione di collegamento cavo AWG, min. | AWG 16 |
| Sezione di collegamento cavo, flessibile con terminali DIN 46228/1, max. | 16 mm² |
| Sezione di collegamento cavo, flessibile, max. | 0 mm² |
| Sezione di collegamento cavo, nucleo rigido, max. | 25 mm² |
| Sezione di collegamento, semirigida, max. | 25 mm² |
| Tipo di collegamento | Collegamento a vite |
| Tipo di collegamento 2 | Collegamento a vite |
| Guida | TS 35 |
| Istruzioni di montaggio | Guida di supporto / piastra di montaggio |
| Norme | IEC 60998-2-1 |
| Numero di poli | 1 |
| Sezione di collegamento cavo AWG, max. | AWG 4 |
| Sezione di collegamento cavo AWG, min. | AWG 16 |
| Sezione di dimensionamento | 25 mm² |
| Tensione nominale | 1.000 V |
| Tensione AC nominale | 1.000 V |
| Tensione DC nominale | 1.000 V |
| Corrente nominale | 101 A |
| Corrente con conduttore max. | 101 A |
| Norme | IEC 60998-2-1 |
| Omologazione/Certificato/Documento di conformità |
[CB Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_89227)
[FIMKO certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_152185) [VDE Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_153699) [DNV Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_320351) [CE Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_97202) [UKCA declaration of conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_284527) [Confirmation of Standards EN 45545-2_2020-10](https://mdcop.weidmueller.com/mediadelivery/asset/900_308425) |
| Dati ingegneristici | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_39531) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1561930000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1561930000) |
| Documentazione utente |
[StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149)
[DATA SHEET WPD 100](https://mdcop.weidmueller.com/mediadelivery/asset/900_89305) [Manual - How to connect aluminum wires in WPD-Terminal blocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_317919) [Torque_Conductor_Connection_Data_WPD_EN](https://mdcop.weidmueller.com/mediadelivery/asset/900_319361) [Drehmoment_Leiteranschlussdaten_WPD_DE](https://mdcop.weidmueller.com/mediadelivery/asset/900_319362) |
| Cataloghi | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000897 |
| ETIM 7.0 | EC000897 |
| ETIM 8.0 | EC000897 |
| ETIM 9.0 | EC000897 |
| ECLASS 9.0 | 27-14-11-20 |
| ECLASS 9.1 | 27-14-11-20 |
| ECLASS 10.0 | 27-14-11-20 |
| ECLASS 11.0 | 27-14-11-20 |
| ECLASS 12.0 | 27-14-11-20 |
| ECLASS 13.0 | 27-25-01-19 |
| ECLASS 14.0 | 27-25-01-19 |
| Omologazioni |     |
| ROHS | Conforme |
