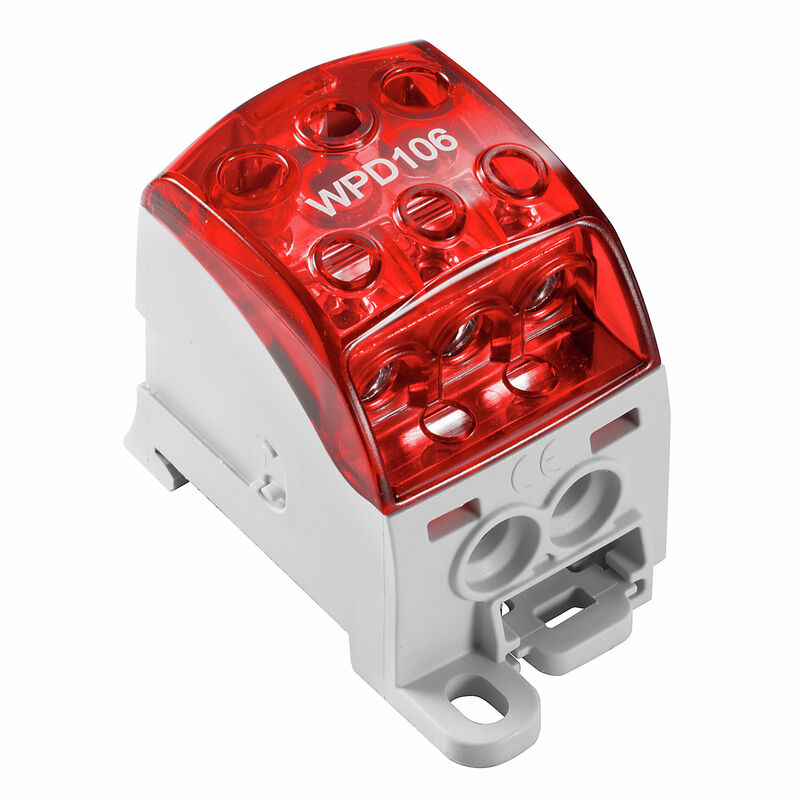

Zacisk rozdziału potencjału, złącze śrubowe, czerwony, 70 mm², 215 A, 1000 V, liczba przyłączeń: 6, liczba poziomów: 1

N. articolo 2725340000
Apri nel configuratore
Download foglio dati Supporto ingegneristico Download dei prodotti
Accessori 2 Prodotti correlati 48
승인 Ogólne dane zamówieniowe Dimensions and weights Temperatures Environmental Product Compliance Caractéristiques des matériaux PT OKIECEx/ATEX névleges adat parametry systemu Aaltri dati tecnici Conductor embornable (conexión adicional) Conduttori allacciabili (collegamento di dimensionamento) Dati dimensionamento secondo CSA Generale Rating data Dati dimensionamento secondo UL Important note Classificazioni

승인

Omologazioni
![](https://assets.dam.weidmueller.com/assets/api/bd70fd7c-25a7-46d9-a404-2588bf18d09f/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/2fb608f0-c73d-4515-a7a5-878046a505f4/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/52b59257-358c-4bc4-9ea4-df407cebf157/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
ROHS
Conforme
UL File Number Search
[Sito web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
N° certificato (cURus)
E60693

Ogólne dane zamówieniowe

Versione
Zacisk rozdziału potencjału, złącze śrubowe, czerwony, 70 mm², 215 A, 1000 V, liczba przyłączeń: 6, liczba poziomów: 1
N. d’ordine
2725340000
Tipo
WPD 106 1X70/2X25+3X16 RD
GTIN (EAN)
4050118796544
CPZ
1 Pezzo

Dimensions and weights

Profondità
50,4 mm
Byggdjup (tum)
1,984 inch
Posizione verticale
74,5 mm
Altezza (pollici)
2,933 inch
Larghezza
39,5 mm
Larghezza (pollici)
1,555 inch
Peso netto
200 g

Temperatures

Temperatura di magazzinaggio
-25 °C...55 °C
Temperatura ambiente
-50 °C…85 °C
Temperatura d'esercizio continuo, min.
-50 °C
Temperatura d'esercizio continuo, max.
130 °C

Environmental Product Compliance

Stato conformità RoHS
Compliant with exemption
Esenzione RoHS (se applicabile/nota)
6c
REACH SVHC
Lead 7439-92-1
SCIP
e1c310ef-6b67-4efa-80a6-d307472f4de9

Caractéristiques des matériaux

Materiale di base
Wemid
Colori
rosso
Classe d'infiammabilità UL 94
V-0

PT OKIECEx/ATEX névleges adat

N° certificato (ATEX)
CNEX16ATEX0005U
N° certificato (IECEX)
IECEXCNEX16.0005U
Tensione max. (ATEX)
880 V
Corrente (ATEX)
160 A
Sezione cavo max (ATEX)
50 mm²
Tensione max. (IECEX)
880 V
Corrente (IECEX)
160 A

parametry systemu

Versione
Винтовое соединение
Piastra terminale (necessaria)
No
Numero di potenziali
1
Numero di piani
1
Numero dei punti di serraggio per piano
2
Numero di potenziali per piano
1
Piani ponticellati internamente
Sì
Guida equipaggiata
Piastra di montaggio
TS 35
Funzione N
Sì
Funzione PE
No
Funzione PEN
No

Aaltri dati tecnici

Esecuzione a prova di esplosione
Sì
Lati aperti
chiuso
Tipo di montaggio
Snap-on

Conductor embornable (conexión adicional)

Tipo di collegamento, ulteriore collegamento
Conexión brida-tornillo

Conduttori allacciabili (collegamento di dimensionamento)

Campo di sezioni, max.
70 mm²
Campo di sezioni, min.
1,5 mm²
Direzione di collegamento
laterale
Numero di collegamenti
6
Sezione di collegamento cavo AWG, max.
AWG 2/0
Sezione di collegamento cavo AWG, min.
AWG 16
Sezione di collegamento cavo, flessibile con terminali DIN 46228/1, max.
50 mm²
Sezione di collegamento cavo, flessibile con terminali DIN 46228/1, min.
1,5 mm²
Sezione di collegamento cavo, flessibile con terminali DIN 46228/4, min.
1,5 mm²
Sezione di collegamento cavo, flessibile, max.
0 mm²
Sezione di collegamento cavo, flessibile, min.
1,5 mm²
Sezione di collegamento cavo, nucleo rigido, max.
70 mm²
Sezione di collegamento cavo, nucleo rigido, min.
1,5 mm²
Sezione di collegamento, semirigida, max.
70 mm²
Sezione di collegamento, semirigida, min.
1,5 mm²
Tipo di collegamento
Screw connection
Tipo di collegamento 2
Schraubanschluss

Dati dimensionamento secondo CSA

N° certificato (cCSAus)
70128467

Generale

Guida equipaggiata
Piastra di montaggio
TS 35
Norme
IEC 60947-7-1
UL 1059
Numero di poli
1
Sezione di collegamento cavo AWG, max.
AWG 2/0
Sezione di collegamento cavo AWG, min.
AWG 16

Rating data

Sezione di dimensionamento
70 mm²
Tensione nominale
1.000 V
Tensione AC nominale
1.000 V
Tensione DC nominale
1.500 V
Corrente nominale
215 A
Corrente con conduttore max.
215 A
Norme
IEC 60947-7-1
UL 1059

Dati dimensionamento secondo UL

N° certificato (cURus)
E60693

Important note

Informazioni sul prodotto
L'alvéole de test respecte la classe d'inflammabilité V-2 selon UL94.

Classificazioni

ETIM 8.0
EC000897
ETIM 9.0
EC000897
ETIM 10.0
EC000897
ECLASS 14.0
27-25-01-19
ECLASS 15.0
27-25-01-19
