Caratteristiche
| Versione | Morsetto PE, Collegamento a vite, Verde/giallo, 95 mm², 1000 V, Numero di collegamenti: 2, Numero di piani: 1, TS 35, V-0, Wemid |
| N. d’ordine | 1037300000 |

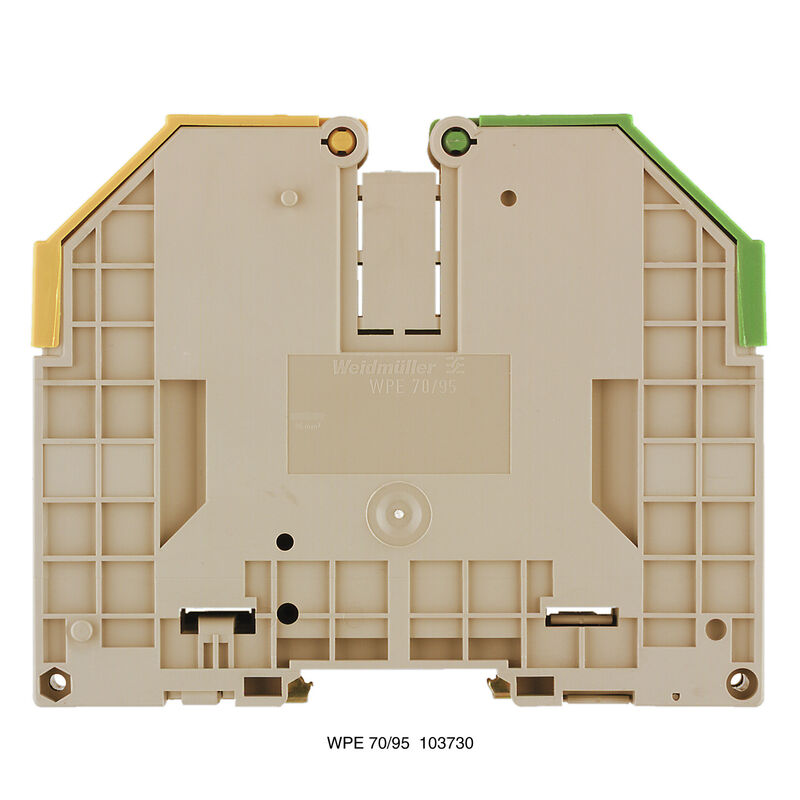

| Tipo | WPE 70/95 |
| GTIN (EAN) | 4008190495664 |
| CPZ | 10 Pezzo |
| Profondità | 107 mm |
| Profondità (pollici) | 4,213 inch |
| Profondità inclusa guida DIN | 115,5 mm |
| Posizione verticale | 132 mm |
| Altezza (pollici) | 5,197 inch |
| Larghezza | 27 mm |
| Larghezza (pollici) | 1,063 inch |
| Peso netto | 387,803 g |
| Temperatura di magazzinaggio | -25 °C...55 °C |
| Campo delle temperature di impiego | For operating temperature range see EC Design Test Certificate / IEC Ex-Certificate of Conformity |
| Temperatura d'esercizio continuo, min. | -60 °C |
| Temperatura d'esercizio continuo, max. | 130 °C |
| Stato conformità RoHS | Conforme con esenzione |
| Esenzione RoHS (se applicabile/nota) | 6c |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | 1007fa59-32ea-4163-aa91-1482deede565 |
| Materiale | Wemid |
| Colori | Verde/giallo |
| Classe d'infiammabilità UL 94 | V-0 |
| N° certificato (ATEX) | DEMKO14ATEX1338U |
| N° certificato (IECEX) | IECEXULD14.0005U |
| Sezione cavo max (ATEX) | 95 mm² |
| Sezione cavo max (IECEX) | 95 mm² |
| Campo delle temperature di impiego | For operating temperature range see EC Design Test Certificate / IEC Ex-Certificate of Conformity |
| Marcatura EN 60079-7 | Ex eb II C Gb |
| Marcatura Ex 2014/34/EU | II 2 G D |
| Versione |
Collegamento a vite
Con collegamento PE in stato chiuso |
| Piastra terminale (necessaria) | No |
| Numero di potenziali | 1 |
| Numero di piani | 1 |
| Numero dei punti di serraggio per piano | 2 |
| Numero di potenziali per piano | 1 |
| Piani ponticellati internamente | No |
| Collegamento PE | Sì |
| Guida | TS 35 |
| Funzione N | No |
| Funzione PE | Sì |
| Funzione PEN | Sì |
| Arresto | avvitabile |
| Esecuzione a prova di esplosione | Sì |
| Istruzioni di montaggio | se avvitato |
| Lati aperti | chiuso |
| Numero di morsetti uguali | 1 |
| Tipo di montaggio | se avvitato |
| Tipo di collegamento, ulteriore collegamento | Collegamento a vite |
| Calibro a norma 60 947-1 | B12 |
| Campo di sezioni, max. | 120 mm² |
| Campo di sezioni, min. | 13,3 mm² |
| Coppia di serraggio, max. | 12 Nm |
| Coppia di serraggio, min. | 6 Nm |
| Dimensione lama | S6 (DIN 6911) |
| Direzione di collegamento | laterale |
| Lunghezza di spellatura | 30 mm |
| Numero di collegamenti | 2 |
| Sezione di collegamento cavo AWG, max. | AWG 2/0 |
| Sezione di collegamento cavo AWG, min. | AWG 6 |
| Sezione di collegamento cavo, flessibile con terminali DIN 46228/1, max. | 95 mm² |
| Sezione di collegamento cavo, flessibile con terminali DIN 46228/1, min. | 16 mm² |
| Sezione di collegamento cavo, flessibile con terminali DIN 46228/4, max. | 50 mm² |
| Sezione di collegamento cavo, flessibile con terminali DIN 46228/4, min. | 35 mm² |
| Sezione di collegamento cavo, flessibile, max. | 95 mm² |
| Sezione di collegamento cavo, flessibile, min. | 16 mm² |
| Sezione di collegamento cavo, nucleo rigido, max. | 16 mm² |
| Sezione di collegamento cavo, nucleo rigido, min. | 16 mm² |
| Sezione di collegamento, semirigida, max. | 120 mm² |
| Sezione di collegamento, semirigida, min. | 16 mm² |
| Tipo di collegamento | Collegamento a vite |
| Vite di serraggio | M 8 |
| N° certificato (CSA) | 12400-382 |
| Sezione cavo max (CSA) | 00 AWG |
| Sezione cavo min (CSA) | 6 AWG |
| Sfalsamento TS 35 | 31,5 mm |
| Guida | TS 35 |
| Istruzioni di montaggio | se avvitato |
| Norme | IEC 60947-7-2 |
| Sezione di collegamento cavo AWG, max. | AWG 2/0 |
| Sezione di collegamento cavo AWG, min. | AWG 6 |
| Corrente temporanea di dimensionamento | 11400 A (95 mm²) |
| Vite centrale nei morsetti PE | M 6 |
| Campo della coppia di serraggio vite di fissaggio | 3,0...6,0 Nm |
| Funzione PEN | Sì |
| Sezione di dimensionamento | 95 mm² |
| Tensione impulsiva di dim. rispetto al mors. adiacente | 1.000 V |
| Tensione DC nominale | 1.000 V |
| Norme | IEC 60947-7-2 |
| Resistenza di passaggio conforme a IEC 60947-7-x | 0,14 mΩ |
| Tensione impulsiva di dim. rispetto al mors. adiacente | 8 kV |
| Potenza dissipata secondo IEC 60947-7-x | 7,42 W |
| Grado di lordura | 3 |
| Grandezza conduttore Factory wiring max (UR) | 00 AWG |
| Grandezza conduttore Factory wiring min (UR) | 6 AWG |
| Grandezza conduttore Field wiring max (UR) | 00 AWG |
| Grandezza conduttore Field wiring min (UR) | 6 AWG |
| N° certificato (UR) | E60693 |
| Omologazione/Certificato/Documento di conformità |
[Attestation of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_36012)
[IECEx Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_39462) [CCC Ex Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_320981) [CE Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_35972) [ATEX Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_39463) [UKCA declaration of conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_284529) [Confirmation of Standards EN 45545-2_2020-10](https://mdcop.weidmueller.com/mediadelivery/asset/900_308425) |
| Dati ingegneristici | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_59786) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1037300000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1037300000) |
| Documentazione utente |
[Beipackzettel_WDU70-95_120-150.pdf](https://mdcop.weidmueller.com/mediadelivery/asset/900_35400)
[NTI WDU/ WPE 70/95](https://mdcop.weidmueller.com/mediadelivery/asset/900_35451) [StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149) [Instruction](https://mdcop.weidmueller.com/mediadelivery/asset/900_150061) |
| Cataloghi | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000901 |
| ETIM 7.0 | EC000901 |
| ETIM 8.0 | EC000901 |
| ETIM 9.0 | EC000901 |
| ECLASS 9.0 | 27-14-11-41 |
| ECLASS 9.1 | 27-14-11-41 |
| ECLASS 10.0 | 27-14-11-41 |
| ECLASS 11.0 | 27-14-11-41 |
| ECLASS 12.0 | 27-14-11-41 |
| ECLASS 13.0 | 27-25-01-03 |
| ECLASS 14.0 | 27-25-01-03 |
| Omologazioni |           |
| ROHS | Conforme |
| UL File Number Search | [Sito web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html) |
| N° certificato (UR) | E60693 |
| N° certificato (cURusEX) | E184763 |
