Caratteristiche
| Versione | Morsetti a bullone, Collegamento trasversale, Numero di poli: 2 |
| N. d’ordine | 1780990000 |

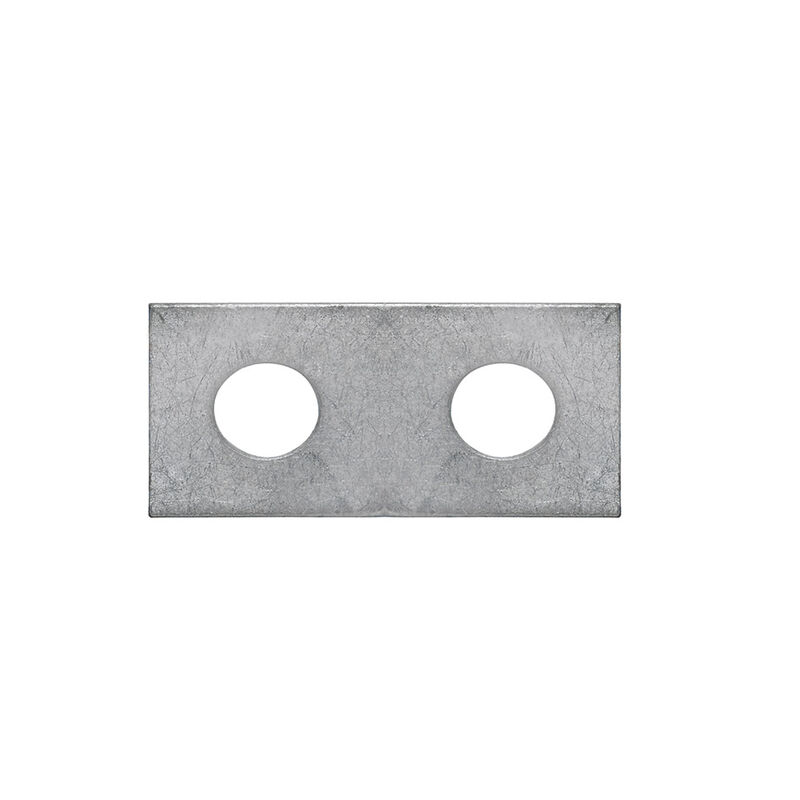

| Tipo | WQL 2 WF8 |
| GTIN (EAN) | 4032248219414 |
| CPZ | 5 Pezzo |
| Profondità | 4 mm |
| Profondità (pollici) | 0,157 inch |
| Posizione verticale | 40,8 mm |
| Altezza (pollici) | 1,606 inch |
| Larghezza | 20 mm |
| Larghezza (pollici) | 0,787 inch |
| Peso netto | 24,41 g |
| Temperatura di magazzinaggio | -25 °C...55 °C |
| Stato conformità RoHS | Conforme senza esenzione |
| REACH SVHC | No SVHC above 0.1 wt% |
| Materiale | rame - zinco |
| Colori | grigio |
| Esecuzione a prova di esplosione | No |
| Istruzioni di montaggio | Montaggio diretto |
| Tipo di fissaggio | se avvitato |
| Corrente di dimensionamento a 2 poli | 150 A |
| Corrente di dimensionamento multipolare | 150 A |
| Numero di morsetti ponticellati | 2 |
| Tipo | Collegamento trasversale |
| Passo in mm (P) | 22,8 mm |
| Istruzioni di montaggio | Montaggio diretto |
| Numero di poli | 2 |
| Corrente nominale | 150 A |
| Titolo dell'immagine 02 | Illustrazione del prodotto |
| Disegno legenda-02 | Come da figura |
| Dati ingegneristici | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_63666) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1780990000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1780990000) |
| Documentazione utente | [StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149) |
| Cataloghi | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000489 |
| ETIM 7.0 | EC000489 |
| ETIM 8.0 | EC000489 |
| ETIM 9.0 | EC000489 |
| ECLASS 9.0 | 27-14-11-40 |
| ECLASS 9.1 | 27-14-11-40 |
| ECLASS 10.0 | 27-14-11-40 |
| ECLASS 11.0 | 27-14-11-40 |
| ECLASS 12.0 | 27-14-11-40 |
| ECLASS 13.0 | 27-25-03-03 |
| ECLASS 14.0 | 27-25-03-03 |
| ROHS | Conforme |
È accessorio di
-
N. articolo:1780860000Confezione:25 Pezzo
Morsetti a bullone, Morsetto passante, Sezione di dimensionamento: 50 mm², Collegamento a bullone, PA 66/6
-
N. articolo:1319060000Confezione:25 Pezzo
Morsetti a bullone, Morsetto passante, Sezione di dimensionamento: 50 mm², Collegamento a bullone
-
N. articolo:1968960000Confezione:25 Pezzo
Morsetti a bullone, Morsetto passante, Sezione di dimensionamento: 50 mm², Collegamento a bullone
-
N. articolo:1789780000Confezione:25 Pezzo
Morsetti a bullone, Morsetto passante, Sezione di dimensionamento: 50 mm², Collegamento a bullone
