Caratteristiche

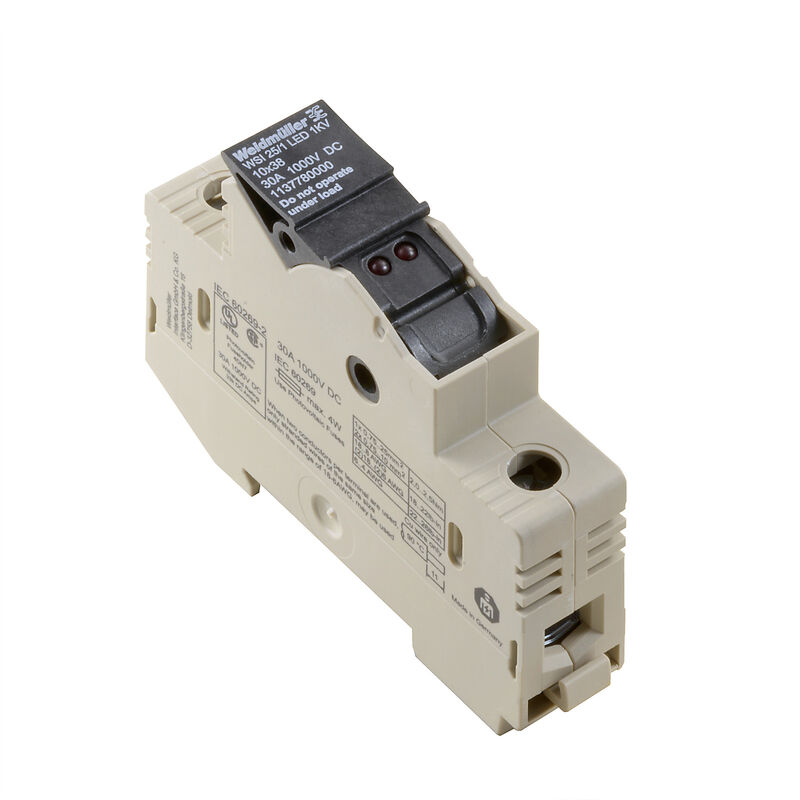

| Versione | Morsetto componibile portafusibile, Collegamento a vite, Beige scuro, 25 mm², 30 A, 1000 V, Numero di collegamenti: 2, Numero di piani: 1, TS 35 |
| N. d’ordine | 1137780000 |
| Tipo | WSI 25/1 10X38/LED 1KV |
| GTIN (EAN) | 4032248957392 |
| CPZ | 12 Pezzo |
| Profondità | 58 mm |
| Profondità (pollici) | 2,283 inch |
| Posizione verticale | 81 mm |
| Altezza (pollici) | 3,189 inch |
| Larghezza | 18 mm |
| Larghezza (pollici) | 0,709 inch |
| Peso netto | 52,75 g |
| Temperatura di magazzinaggio | -25 °C...55 °C |
| Temperatura d'esercizio continuo, min. | -50 °C |
| Temperatura d'esercizio continuo, max. | 120 °C |
| Stato conformità RoHS | Conforme senza esenzione |
| REACH SVHC | No SVHC above 0.1 wt% |
| Materiale | PA 66/6 |
| Colori | Beige scuro |
| Classe d'infiammabilità UL 94 | V-0 |
| Versione |
Collegamento a vite
Elemento fusibile con LED in stato chiuso |
| Piastra terminale (necessaria) | No |
| Numero di potenziali | 1 |
| Numero di piani | 1 |
| Numero dei punti di serraggio per piano | 2 |
| Numero di potenziali per piano | 1 |
| Piani ponticellati internamente | No |
| Collegamento PE | No |
| Guida | TS 35 |
| Funzione N | No |
| Funzione PE | No |
| Funzione PEN | No |
| Sezione di collegamento cavo flessibile, 2 conduttori innestabili, min. | 0,75 mm² |
| Sezione di collegamento cavo, flessibile, 2 conduttori innestabili, max. | 10 mm² |
| Lati aperti | chiuso |
| Tipo di montaggio | innestabile |
| Tipo di collegamento, ulteriore collegamento | Collegamento a vite |
| Campo di sezioni, max. | 25 mm² |
| Campo di sezioni, min. | 1,5 mm² |
| Conduttore innestabile |
|
| Coppia di serraggio, max. | 2,5 Nm |
| Coppia di serraggio, min. | 2 Nm |
| Direzione di collegamento | laterale |
| Lunghezza di spellatura | 11 mm |
| Numero di collegamenti | 2 |
| Sezione di collegamento cavo AWG, max. | AWG 4 |
| Sezione di collegamento cavo AWG, min. | AWG 18 |
| Sezione di collegamento cavo, flessibile con terminali DIN 46228/1, max. | 25 mm² |
| Sezione di collegamento cavo, flessibile con terminali DIN 46228/1, min. | 1,5 mm² |
| Sezione di collegamento cavo, flessibile con terminali DIN 46228/4, max. | 25 mm² |
| Sezione di collegamento cavo, flessibile con terminali DIN 46228/4, min. | 1,5 mm² |
| Sezione di collegamento cavo, flessibile, max. | 25 mm² |
| Sezione di collegamento cavo, flessibile, min. | 1,5 mm² |
| Sezione di collegamento cavo, nucleo rigido, max. | 25 mm² |
| Sezione di collegamento cavo, nucleo rigido, min. | 1,5 mm² |
| Sezione di collegamento, semirigida, max. | 25 mm² |
| Sezione di collegamento, semirigida, min. | 1,5 mm² |
| Tipo di collegamento | Collegamento a vite |
| Tipo di collegamento 2 | Collegamento a vite |
| N° certificato (CSA) | 80153519 |
| Sezione cavo max (CSA) | 8 AWG |
| Sezione cavo min (CSA) | 18 AWG |
| Tipo di tensione per l'indicatore | AC/DC |
| Corrente per fusibile con protezione a semiconduttore | 25 A |
| Inserto portafusibile | 10 x 38 mm |
| Portafusibile (portainserto) | orientabile |
| Potenza dissipata 1 polo | 0,3 W |
| Potenza dissipata 1 polo; 2 poli; 3 poli | 0.300000 W/ 0.600000 W/ 0.900000 W/ |
| Potenza dissipata 2 poli | 0,6 W |
| Potenza dissipata 3 poli | 0,9 W |
| Potenza dissipata consentita per fusibile con protezione a semiconduttore | 4.300000 W/ 10.000000 mm²/ 25.000000 A/ |
| Potenza dissipata consentita per le varianti standard del fusibile | 3 W |
| Potenza dissipata per fusibile con protezione a semiconduttore | 4,3 W |
| Sezione del cavo per fusibile con protezione a semiconduttore | 10 mm² |
| Tipo di tensione per l'indicatore | AC/DC |
| Guida | TS 35 |
| Norme | IEC 60269-1 |
| Sezione di collegamento cavo AWG, max. | AWG 4 |
| Sezione di collegamento cavo AWG, min. | AWG 18 |
| Sezione di dimensionamento | 25 mm² |
| Tensione nominale | 1.000 V |
| Tensione impulsiva di dim. rispetto al mors. adiacente | 1.000 V |
| Tensione DC nominale | 1.000 V |
| Corrente nominale | 30 A |
| Corrente con conduttore max. | 30 A |
| Norme | IEC 60269-1 |
| Resistenza di passaggio conforme a IEC 60947-7-x | 0,32 mΩ |
| Tensione impulsiva di dimensionamento | 6 kV |
| Potenza dissipata secondo IEC 60947-7-x | 3,23 W |
| Grado di lordura | 3 |
| N° certificato (UL) | E355388 |
| Informazioni sul prodotto | La tensione dipende dall’elemento di fusibile selezionato o dalla spia selezionata |
| Omologazione/Certificato/Documento di conformità | [UKCA declaration of conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_284530) |
| Dati ingegneristici | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_60543) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1137780000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1137780000) |
| Documentazione utente | [StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149) |
| Cataloghi | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000899 |
| ETIM 7.0 | EC000899 |
| ETIM 8.0 | EC000899 |
| ETIM 9.0 | EC000899 |
| ECLASS 9.0 | 27-14-11-16 |
| ECLASS 9.1 | 27-14-11-16 |
| ECLASS 10.0 | 27-14-11-16 |
| ECLASS 11.0 | 27-14-11-16 |
| ECLASS 12.0 | 27-14-11-16 |
| ECLASS 13.0 | 27-25-01-13 |
| ECLASS 14.0 | 27-25-01-13 |
| Omologazioni |     |
| ROHS | Conforme |
| UL File Number Search | [Sito web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html) |
| N° certificato (UL) | E355388 |
