| Versione | Morsetto componibile portafusibile, Collegamento a vite, Beige scuro, 25 mm², 32 A, 1000 V, Numero di collegamenti: 4, Numero di piani: 1, TS 35 |
| N. d’ordine | 1469110000 |
| Tipo | WSI 25/2 10X38 1KV |
| GTIN (EAN) | 4050118277685 |
| CPZ | 6 Pezzo |
| Profondità | 58 mm |
| Profondità (pollici) | 2,283 inch |
| Posizione verticale | 81 mm |
| Altezza (pollici) | 3,189 inch |
| Larghezza | 36 mm |
| Larghezza (pollici) | 1,417 inch |
| Peso netto | 58,333 g |
| Temperatura di magazzinaggio | -25 °C...55 °C |
| Temperatura ambiente | -5 °C…40 °C |
| Temperatura d'esercizio continuo, min. | -50 °C |
| Temperatura d'esercizio continuo, max. | 120 °C |
| Stato conformità RoHS | Conforme senza esenzione |
| REACH SVHC | No SVHC above 0.1 wt% |
| Materiale | PA 66/6 |
| Colori | Beige scuro |
| Classe d'infiammabilità UL 94 | V-0 |
| Piastra terminale (necessaria) | No |
| Numero di potenziali | 1 |
| Numero di piani | 1 |
| Numero dei punti di serraggio per piano | 2 |
| Numero di potenziali per piano | 1 |
| Piani ponticellati internamente | No |
| Collegamento PE | No |
| Guida | TS 35 |
| Funzione N | No |
| Funzione PE | No |
| Funzione PEN | No |
| Sezione di collegamento cavo flessibile, 2 conduttori innestabili, min. | 0,75 mm² |
| Sezione di collegamento cavo, flessibile, 2 conduttori innestabili, max. | 10 mm² |
| Tipo di montaggio | innestabile |
| Tipo di collegamento, ulteriore collegamento | Collegamento a vite |
| Campo di sezioni, max. | 25 mm² |
| Campo di sezioni, min. | 1,5 mm² |
| Conduttore innestabile |
|
| Direzione di collegamento | laterale |
| Lunghezza di spellatura | 11 mm |
| Numero di collegamenti | 4 |
| Sezione di collegamento cavo AWG, max. | AWG 4 |
| Sezione di collegamento cavo AWG, min. | AWG 16 |
| Sezione di collegamento cavo, flessibile con terminali DIN 46228/1, max. | 25 mm² |
| Sezione di collegamento cavo, flessibile con terminali DIN 46228/1, min. | 1,5 mm² |
| Sezione di collegamento cavo, flessibile, max. | 25 mm² |
| Sezione di collegamento cavo, flessibile, min. | 1,5 mm² |
| Sezione di collegamento cavo, nucleo rigido, max. | 25 mm² |
| Sezione di collegamento cavo, nucleo rigido, min. | 1,5 mm² |
| Sezione di collegamento, semirigida, max. | 25 mm² |
| Sezione di collegamento, semirigida, min. | 1,5 mm² |
| Tipo di collegamento | Collegamento a vite |
| Tipo di collegamento 2 | Collegamento a vite |
| N° certificato (CSA) | 238018-1868186 |
| Sezione cavo max (CSA) | 8 AWG |
| Sezione cavo min (CSA) | 18 AWG |
| Tipo di tensione per l'indicatore | AC/DC |
| Indicazione | senza LED |
| Inserto portafusibile | 10 x 38 mm |
| Portafusibile (portainserto) | innestabile |
| Tipo di tensione per l'indicatore | AC/DC |
| Guida | TS 35 |
| Norme | IEC 60269-1 |
| Sezione di collegamento cavo AWG, max. | AWG 4 |
| Sezione di collegamento cavo AWG, min. | AWG 16 |
| Sezione di dimensionamento | 25 mm² |
| Tensione nominale | 1.000 V |
| Tensione impulsiva di dim. rispetto al mors. adiacente | 1.000 V |
| Tensione DC nominale | 1.000 V |
| Corrente nominale | 32 A |
| Corrente con conduttore max. | 32 A |
| Norme | IEC 60269-1 |
| Resistenza di passaggio conforme a IEC 60947-7-x | 0,32 mΩ |
| Tensione impulsiva di dimensionamento | 6 kV |
| Potenza dissipata secondo IEC 60947-7-x | 3,23 W |
| Grado di lordura | 3 |
| Informazioni sul prodotto | La tensione dipende dall’elemento di fusibile selezionato o dalla spia selezionata |

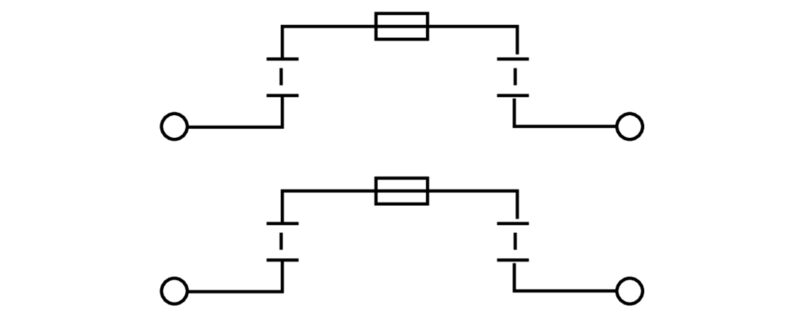

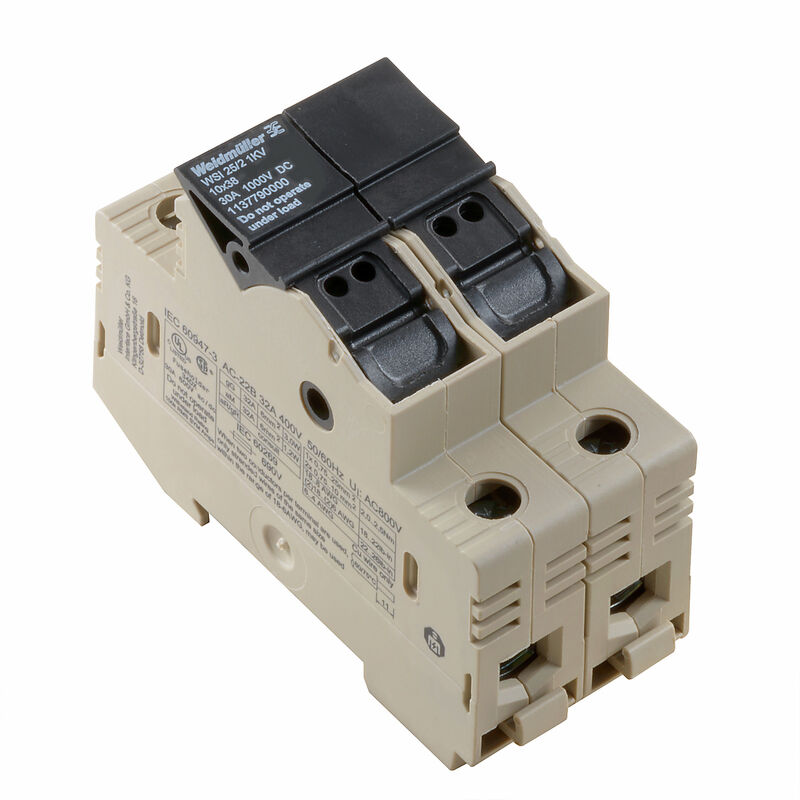

| Titolo dell'immagine 02 | Illustrazione del prodotto |
| Disegno legenda-02 | Come da figura |
| Omologazione/Certificato/Documento di conformità | |
| Dati ingegneristici | |
| Eplan Data Portal | |
| CADENAS eCATALOG | |
| Documentazione utente | |
| Cataloghi |
| ETIM 6.0 | EC000899 |
| ETIM 7.0 | EC000899 |
| ETIM 8.0 | EC000899 |
| ETIM 9.0 | EC000899 |
| ETIM 10.0 | EC000899 |
| ECLASS 9.0 | 27-14-11-16 |
| ECLASS 9.1 | 27-14-11-16 |
| ECLASS 10.0 | 27-14-11-16 |
| ECLASS 11.0 | 27-14-11-16 |
| ECLASS 12.0 | 27-14-11-16 |
| ECLASS 13.0 | 27-25-01-13 |
| ECLASS 14.0 | 27-25-01-13 |
| ECLASS 15.0 | 27-25-01-13 |
| Omologazioni |    |
| ROHS | Conforme |
-
