Caratteristiche

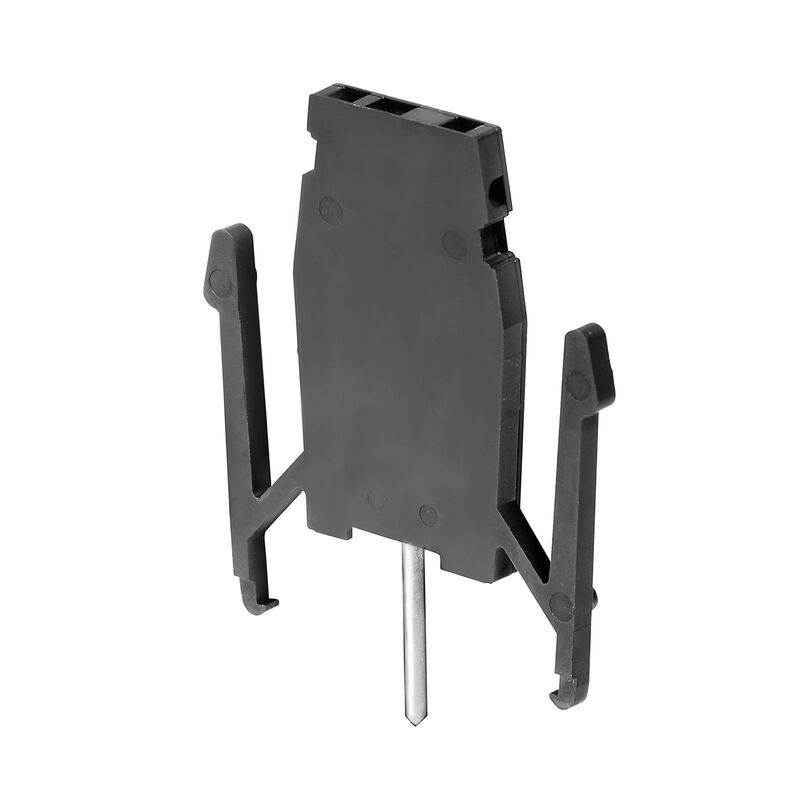

| Versione | Adattatore di prova (Morsetto), 1.5 mm², 250 V, 6 A |
| N. d’ordine | 1632320000 |
| Tipo | WTA 2 WDU2.5-10 |
| GTIN (EAN) | 4008190257347 |
| CPZ | 25 Pezzo |
| Profondità | 83,9 mm |
| Profondità (pollici) | 3,303 inch |
| Posizione verticale | 66,1 mm |
| Altezza (pollici) | 2,602 inch |
| Larghezza | 5 mm |
| Larghezza (pollici) | 0,197 inch |
| Peso netto | 11,194 g |
| Temperatura di magazzinaggio | -25 °C...55 °C |
| Temperatura d'esercizio continuo, min. | -50 °C |
| Temperatura d'esercizio continuo, max. | 100 °C |
| Stato conformità RoHS | Conforme con esenzione |
| Esenzione RoHS (se applicabile/nota) | 6c |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | fb1756cb-1941-42d9-9a81-7624ba3e17bb |
| Materiale | PA 66 |
| Colori | nero |
| Classe d'infiammabilità UL 94 | V-2 |
| Numero di potenziali | 1 |
| Numero di piani | 1 |
| con perno d'arresto | No |
| Istruzioni di montaggio | Montaggio diretto |
| Campo di sezioni, max. | 1,5 mm² |
| Campo di sezioni, min. | 0,5 mm² |
| Coppia di serraggio, max. | 0,3 Nm |
| Coppia di serraggio, min. | 0,3 Nm |
| Direzione di collegamento | laterale |
| Lunghezza di spellatura | 6 mm |
| Numero di collegamenti | 1 |
| Sezione di collegamento cavo, flessibile con terminali DIN 46228/1, max. | 1,5 mm² |
| Sezione di collegamento cavo, flessibile con terminali DIN 46228/1, min. | 0,5 mm² |
| Sezione di collegamento cavo, flessibile, max. | 1,5 mm² |
| Sezione di collegamento cavo, flessibile, min. | 1 mm² |
| Sezione di collegamento cavo, nucleo rigido, max. | 1,5 mm² |
| Sezione di collegamento cavo, nucleo rigido, min. | 0,5 mm² |
| Sezione di collegamento, semirigida, max. | 1,5 mm² |
| Tipo di collegamento | Collegamento a vite |
| Vite di serraggio | M 2,5 |
| Passo in mm (P) | 5 mm |
| Altezza con guida di supporto TS 35 | 107,6 mm |
| Istruzioni di montaggio | Montaggio diretto |
| Numero di poli | 1 |
| Sezione di dimensionamento | 1,5 mm² |
| Tensione nominale | 250 V |
| Corrente nominale | 6 A |
| Resistenza di passaggio conforme a IEC 60947-7-x | 1,83 mΩ |
| Potenza dissipata secondo IEC 60947-7-x | 0,56 W |
| Dati ingegneristici | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_62424) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1632320000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1632320000) |
| Documentazione utente | [StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149) |
| Cataloghi | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC002555 |
| ETIM 7.0 | EC002555 |
| ETIM 8.0 | EC002555 |
| ETIM 9.0 | EC002555 |
| ECLASS 9.0 | 27-14-11-48 |
| ECLASS 9.1 | 27-14-11-48 |
| ECLASS 10.0 | 27-14-11-48 |
| ECLASS 11.0 | 27-14-11-48 |
| ECLASS 12.0 | 27-14-11-48 |
| ECLASS 13.0 | 27-25-03-04 |
| ECLASS 14.0 | 27-25-03-04 |
| ROHS | Conforme |
