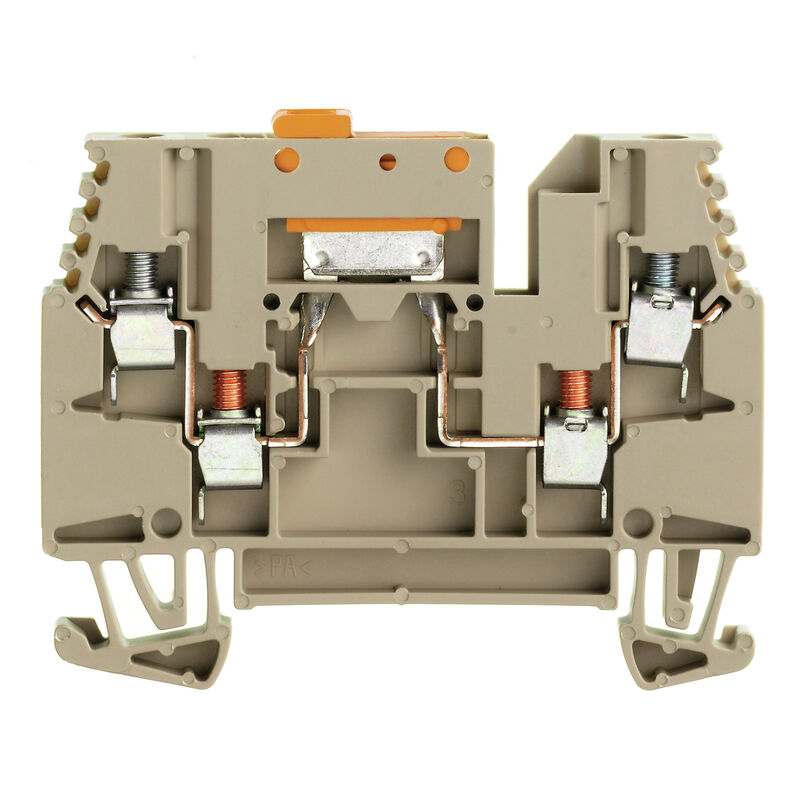

WTR 2.5/ZZ INV

WTR 2.5/ZZ INV

Morsetto sezionatore di prova, Collegamento a vite, Beige scuro, 2.5 mm², 24 A, 400 V, Numero di collegamenti: 4, Numero di piani: 1

N. articolo 2592670000
Download foglio dati Download dei prodotti
Accessori 3 Prodotti correlati 17
Omologazioni Dati generali per l’ordinazione Dimensioni e pesi Temperature Conformità ambientale del prodotto Dati dei materiali Dati caratteristici del sistema Aaltri dati tecnici Conduttori allacciabili (altro collegamento) Conduttori allacciabili (collegamento di dimensionamento) Morsetti sezionatori Generale Dati dimensionamento Classificazioni

Omologazioni

ROHS
Conforme

Dati generali per l’ordinazione

Versione
Morsetto sezionatore di prova, Collegamento a vite, Beige scuro, 2.5 mm², 24 A, 400 V, Numero di collegamenti: 4, Numero di piani: 1
N. d’ordine
2592670000
Tipo
WTR 2.5/ZZ INV
GTIN (EAN)
4050118603767
CPZ
100  Pezzo

Dimensioni e pesi

Profondità
46,5  mm
Profondità (pollici)
1,831  inch
Posizione verticale
60  mm
Altezza (pollici)
2,362  inch
Larghezza
5,1  mm
Larghezza (pollici)
0,201  inch
Peso netto
12,6  g

Temperature

Temperatura di magazzinaggio
-25 °C...55 °C
Temperatura ambiente
-5 °C…40 °C
Temperatura d'esercizio continuo, min.
-50  °C
Temperatura d'esercizio continuo, max.
120  °C

Conformità ambientale del prodotto

Stato conformità RoHS
Conforme con esenzione
Esenzione RoHS (se applicabile/nota)
6c
REACH SVHC
Lead 7439-92-1
SCIP
f92ee310-1e24-42d5-9b63-f4a42add4010

Dati dei materiali

Materiale di base
Wemid
Colori
Beige scuro
Colore elementi di azionamento
arancione
Classe d'infiammabilità UL 94
V-0

Dati caratteristici del sistema

Piastra terminale (necessaria)
Sì
Numero di piani
1
Numero dei punti di serraggio per piano
4
Piani ponticellati internamente
No
Guida equipaggiata
TS 35
Funzione N
No
Funzione PE
No
Funzione PEN
No

Aaltri dati tecnici

bloccabile
Sì
Tipo di montaggio
innestabile

Conduttori allacciabili (altro collegamento)

Tipo di collegamento, ulteriore collegamento
Collegamento a vite

Conduttori allacciabili (collegamento di dimensionamento)

Campo di sezioni, max.
4  mm²
Campo di sezioni, min.
0,05  mm²
Direzione di collegamento
laterale
Numero di collegamenti
4
Sezione di collegamento cavo AWG, max.
AWG 12
Sezione di collegamento cavo AWG, min.
AWG 30
Sezione di collegamento cavo, flessibile con terminali DIN 46228/1, max.
0,5  mm²
Sezione di collegamento cavo, flessibile con terminali DIN 46228/1, min.
0,05  mm²
Sezione di collegamento cavo, flessibile con terminali DIN 46228/4, max.
0,5  mm²
Sezione di collegamento cavo, flessibile con terminali DIN 46228/4, min.
0,05  mm²
Sezione di collegamento cavo, flessibile, max.
4  mm²
Sezione di collegamento cavo, flessibile, min.
0,05  mm²
Sezione di collegamento cavo, nucleo rigido, max.
4  mm²
Sezione di collegamento cavo, nucleo rigido, min.
0,05  mm²
Sezione di collegamento, flessibile, min.
0,05  mm²
Sezione di collegamento, semirigida, max.
4  mm²
Sezione di collegamento, semirigida, min.
0,05  mm²
Tipo di collegamento
Collegamento a vite
Tipo di collegamento 2
Collegamento a vite

Morsetti sezionatori

Presa di prova integrata
No
Separazione longitudinale
orientabile
Sezionamento trasversale
scorrevole

Generale

Guida equipaggiata
TS 35
Sezione di collegamento cavo AWG, max.
AWG 12
Sezione di collegamento cavo AWG, min.
AWG 30

Dati dimensionamento

Sezione di dimensionamento
2,5  mm²
Tensione nominale
400  V
Tensione DC nominale
400  V
Corrente nominale
24  A
Resistenza di passaggio conforme a IEC 60947-7-x
1,33  mΩ
Potenza dissipata secondo IEC 60947-7-x
0,77  W
Classe di sovratensione
III
Grado di lordura
3

Classificazioni

ETIM 6.0
EC000902
ETIM 7.0
EC000902
ETIM 8.0
EC000902
ETIM 9.0
EC000902
ETIM 10.0
EC000902
ECLASS 9.0
27-14-11-26
ECLASS 9.1
27-14-11-26
ECLASS 10.0
27-14-11-26
ECLASS 11.0
27-14-11-26
ECLASS 12.0
27-14-11-26
ECLASS 13.0
27-25-01-09
ECLASS 14.0
27-25-01-09
ECLASS 15.0
27-25-01-09
