Caratteristiche
| Versione | Morsetto passante, Morsetto componibile a due piani, Molla autobloccante, 2.5 mm², 500 V, 20 A, blu |
| N. d’ordine | 1678630000 |

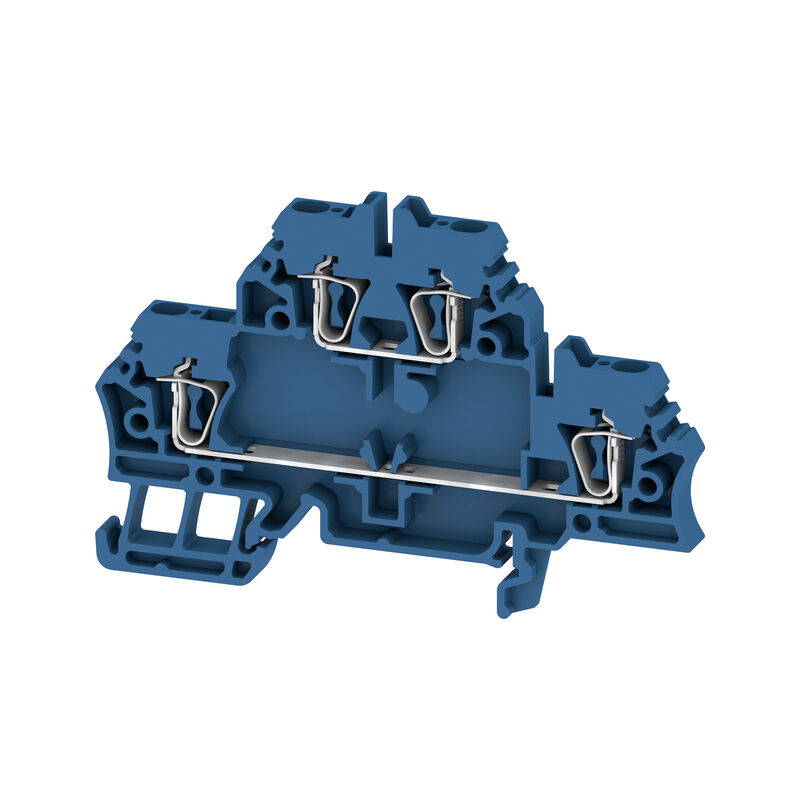

| Tipo | ZDK 2.5 BL |
| GTIN (EAN) | 4008190465353 |
| CPZ | 50 Pezzo |
| Profondità | 53 mm |
| Profondità (pollici) | 2,087 inch |
| Profondità inclusa guida DIN | 54 mm |
| Posizione verticale | 79,5 mm |
| Altezza (pollici) | 3,13 inch |
| Larghezza | 5,1 mm |
| Larghezza (pollici) | 0,201 inch |
| Peso netto | 9,8 g |
| Temperatura di magazzinaggio | -25 °C...55 °C |
| Campo delle temperature di impiego | For operating temperature range see EC Design Test Certificate / IEC Ex-Certificate of Conformity |
| Temperatura d'esercizio continuo, min. | -50 °C |
| Temperatura d'esercizio continuo, max. | 120 °C |
| Stato conformità RoHS | Conforme senza esenzione |
| REACH SVHC | No SVHC above 0.1 wt% |
| Impronta carbonica di prodotto |
|
| Materiale | Wemid |
| Colori | blu |
| Classe d'infiammabilità UL 94 | V-0 |
| N° certificato (ATEX) | DEMKO16ATEX1729U |
| N° certificato (IECEX) | IECEXULD16.0025U |
| Tensione max. (ATEX) | 440 V |
| Corrente (ATEX) | 20 A |
| Sezione cavo max (ATEX) | 2.5 mm² |
| Tensione max. (IECEX) | 440 V |
| Corrente (IECEX) | 20 A |
| Sezione cavo max (IECEX) | 2.5 mm² |
| Campo delle temperature di impiego | For operating temperature range see EC Design Test Certificate / IEC Ex-Certificate of Conformity |
| Marcatura EN 60079-7 | Ex eb II C Gb |
| Marcatura Ex 2014/34/EU | II 2 G D |
| Versione |
Molla autobloccante
per connettore trasversale ad innesto aperto da un lato |
| Piastra terminale (necessaria) | Sì |
| Numero di potenziali | 2 |
| Numero di piani | 2 |
| Numero dei punti di serraggio per piano | 2 |
| Piani ponticellati internamente | No |
| Collegamento PE | No |
| Guida | TS 35 |
| Esecuzione a prova di esplosione | Sì |
| Istruzioni di montaggio | Barra conduttrice |
| Lati aperti | destra |
| Numero di morsetti uguali | 1 |
| Tipo di montaggio | innestabile |
| Tipo di collegamento, ulteriore collegamento | Molla autobloccante |
| Calibro a norma 60 947-1 | A2 |
| Campo di sezioni, max. | 2,5 mm² |
| Campo di sezioni, min. | 0,05 mm² |
| Dimensione lama | 0,6 x 3,5 mm |
| Direzione di collegamento | in alto |
| Lunghezza di spellatura | 10 mm |
| Numero di collegamenti | 4 |
| Sezione di collegamento cavo AWG, max. | AWG 14 |
| Sezione di collegamento cavo AWG, min. | AWG 24 |
| Sezione di collegamento cavo, flessibile con terminali DIN 46228/1, max. | 2,5 mm² |
| Sezione di collegamento cavo, flessibile con terminali DIN 46228/1, min. | 0,5 mm² |
| Sezione di collegamento cavo, flessibile con terminali DIN 46228/4, max. | 2,5 mm² |
| Sezione di collegamento cavo, flessibile con terminali DIN 46228/4, min. | 0,5 mm² |
| Sezione di collegamento cavo, flessibile, max. | 2,5 mm² |
| Sezione di collegamento cavo, flessibile, min. | 0,5 mm² |
| Sezione di collegamento cavo, nucleo rigido, max. | 2,5 mm² |
| Sezione di collegamento cavo, nucleo rigido, min. | 0,5 mm² |
| Sezione di collegamento, semirigida, max. | 2,5 mm² |
| Sezione di collegamento, semirigida, min. | 0,5 mm² |
| Tipo di collegamento | Molla autobloccante |
| Tipo di collegamento 2 | Molla autobloccante |
| Grandezza conduttore Factory wiring max (CSA) | 12 AWG |
| Grandezza conduttore Factory wiring min (CSA) | 26 AWG |
| Grandezza conduttore Field wiring max (CSA) | 12 AWG |
| Grandezza conduttore Field wiring min (CSA) | 26 AWG |
| N° certificato (CSA) | 80053378-200039 |
| Guida | TS 35 |
| Istruzioni di montaggio | Barra conduttrice |
| Norme | IEC 60947-7-1 |
| Sezione di collegamento cavo AWG, max. | AWG 14 |
| Sezione di collegamento cavo AWG, min. | AWG 24 |
| Sezione di dimensionamento | 2,5 mm² |
| Tensione nominale | 500 V |
| Tensione DC nominale | 500 V |
| Corrente nominale | 20 A |
| Corrente con conduttore max. | 20 A |
| Norme | IEC 60947-7-1 |
| Resistenza di passaggio conforme a IEC 60947-7-x | 1,33 mΩ |
| Tensione impulsiva di dimensionamento | 6 kV |
| Potenza dissipata secondo IEC 60947-7-x | 0,77 W |
| Grado di lordura | 3 |
| Corrente Gr C (UR) | 15 A |
| Grandezza conduttore Factory wiring max (UR) | 14 AWG |
| Grandezza conduttore Factory wiring min (UR) | 26 AWG |
| Grandezza conduttore Field wiring max (UR) | 14 AWG |
| Grandezza conduttore Field wiring min (UR) | 26 AWG |
| N° certificato (UR) | E60693 |
| Tensione Gr C (UR) | 300 V |
| Omologazione/Certificato/Documento di conformità |
[Attestation of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_68552)
[UKCA Ex Attestation of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_253971) [Confirmation of Standards EN 45545-2_2020-10](https://mdcop.weidmueller.com/mediadelivery/asset/900_308425) [ATEX Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_85206) [IECEx Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_85207) [CCC Ex Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_178487) [UKCA Ex Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_253972) [17-AV4BO-0544U](https://mdcop.weidmueller.com/mediadelivery/asset/900_318067) [DNV Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_320351) [CE Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_37134) [UKCA declaration of conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_284531) |
| Dati ingegneristici | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_62704) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1678630000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1678630000) |
| WSCAD Universe | [WSCAD data](https://wscaduniverse.com/part-detail?manufacturerId=88&type=0&partNumber=1678630000&norm=0) |
| Documentazione utente |
[Usage of terminals in EXi atmospheres](https://mdcop.weidmueller.com/mediadelivery/asset/900_73881)
[NTI ZDK 2.5-PE](https://mdcop.weidmueller.com/mediadelivery/asset/900_85217) [NTI ZDK 2.5 DU-PE](https://mdcop.weidmueller.com/mediadelivery/asset/900_85218) [StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149) |
| Cataloghi | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000897 |
| ETIM 7.0 | EC000897 |
| ETIM 8.0 | EC000897 |
| ETIM 9.0 | EC000897 |
| ECLASS 9.0 | 27-14-11-20 |
| ECLASS 9.1 | 27-14-11-20 |
| ECLASS 10.0 | 27-14-11-20 |
| ECLASS 11.0 | 27-14-11-20 |
| ECLASS 12.0 | 27-14-11-20 |
| ECLASS 13.0 | 27-25-01-02 |
| ECLASS 14.0 | 27-25-01-02 |
| Omologazioni |             |
| ROHS | Conforme |
| UL File Number Search | [Sito web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html) |
| N° certificato (UR) | E60693 |
