ZP 2.5/2AN/QV/1

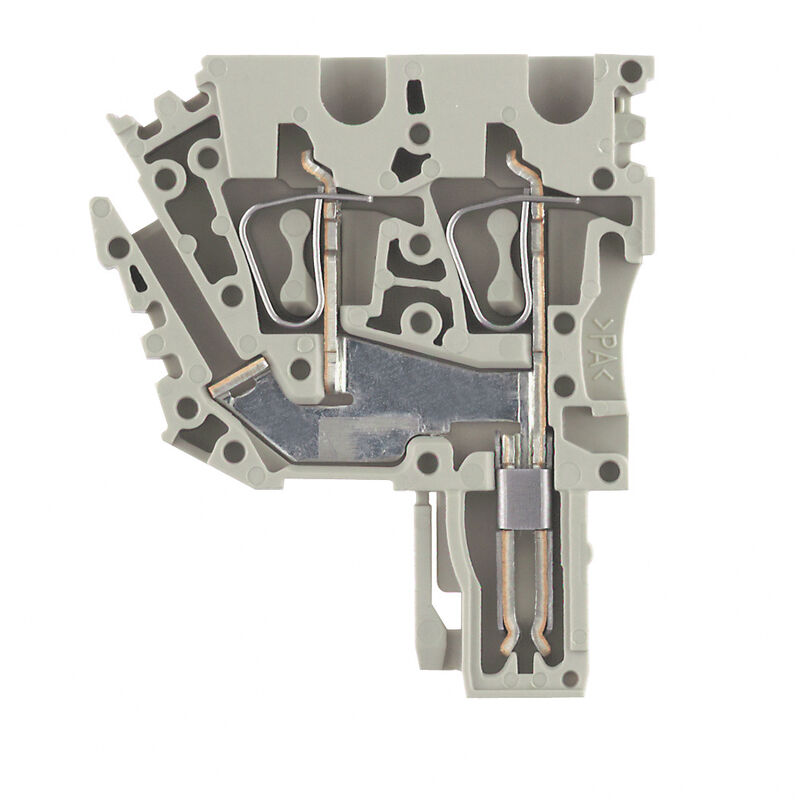

Illustrazione del prodotto

ZP 2.5/2AN/QV/1

Serie Z, Inserto, Beige scuro, Montaggio diretto

N. articolo 1815730000
Download foglio dati Supporto ingegneristico Download dei prodotti
Accessori 8 Prodotti correlati 325
Omologazioni Dati generali per l’ordinazione Dimensioni e pesi Temperature Conformità ambientale del prodotto Dati dei materiali Dati caratteristici del sistema Additional technical data Conduttori allacciabili (collegamento di dimensionamento) Dati dimensionamento secondo CSA Generalidades Dati dimensionamento UL data hodnocení Classificazioni

Omologazioni

Homologaciones
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319221/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319230/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319234/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319244/-S800/-T1z1mm-S80)
ROHS
Conforme
UL File Number Search
[Sito web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
N° certificato (cURus)
E60693

Dati generali per l’ordinazione

Version
Serie Z, Inserto, Beige scuro, Montaggio diretto
Código
1815730000
Típus
ZP 2.5/2AN/QV/1
GTIN (EAN)
4032248370351
CPZ
50 Pezzo

Dimensioni e pesi

Depth
41 mm
Profondità (pollici)
1.614 inch
Height
23 mm
Altezza (pollici)
0.906 inch
Largeur
5.1 mm
Larghezza (pollici)
0.201 inch
Peso netto
5.44 g

Temperature

Tárolási hőmérséklet
-25 °C...55 °C
Ambient temperature
-5 °C…40 °C
Temperatura d'esercizio continuo, min.
-50 °C
Temperatura d'esercizio continuo, max.
120 °C

Conformità ambientale del prodotto

RoHS megfelelőségi állapot
Conforme senza esenzione
REACH SVHC
No SVHC superiori a 0,1 wt%

Dati dei materiali

Materiale di base
Wemid
Colori
Beige scuro
Classe d'infiammabilità UL 94
V-0

Dati caratteristici del sistema

Versione
Set di spine
Collegamento trasversale
innestabile
Tecnica di collegamento a 2 conduttori
Molla autobloccante
Piastra terminale (necessaria)
No
Numero di potenziali
1
Numero di piani
1
Numero dei punti di serraggio per piano
2
Piani ponticellati internamente
No
Collegamento PE
No

Additional technical data

Istruzioni di montaggio
Montage direct
Lati aperti
zárt
Tipo di montaggio
innestato

Conduttori allacciabili (collegamento di dimensionamento)

4 mm²
Campo di sezioni, min.
0.13 mm²
Dimensione lama
0.6 x 3.5 mm
Direzione di collegamento
top
Ledardiameter, AWG, max
AWG 26
Lunghezza di spellatura
10 mm
Lunghezza tubo per terminali con collare in plastica DIN 46228/4
  • Przekrój poprzeczny przyłączanego przewodu:
    • номин.:
      0.5 mm²
  • Cross-section for conductor connection:
    • 标称:
      0.75 mm²
  • Sezione trasversale per il collegamento del conduttore:
    • nominale:
      1 mm²
  • Sezione trasversale per il collegamento del conduttore:
    • nominale:
      1.5 mm²
  • Sezione trasversale per il collegamento del conduttore:
    • nominale:
      2.5 mm²
Lunghezza tubo per terminali senza collare in plastica DIN 46228/1
  • Sezione trasversale per il collegamento del conduttore:
    • nominale:
      0.5 mm²
  • Sezione trasversale per il collegamento del conduttore:
    • nominale:
      0.75 mm²
  • Sezione trasversale per il collegamento del conduttore:
    • nominale:
      1 mm²
  • Sezione trasversale per il collegamento del conduttore:
    • nominale:
      1.5 mm²
  • Sezione trasversale per il collegamento del conduttore:
    • nominale:
      2.5 mm²
Numero di collegamenti
2
Sezione di collegamento cavo AWG, min.
AWG 12
Sezione di collegamento cavo, flessibile con terminali DIN 46228/1, max.
2.5 mm²
Sezione di collegamento cavo, flessibile con terminali DIN 46228/1, min.
0.13 mm²
Sezione di collegamento cavo, flessibile con terminali DIN 46228/4, max.
2.5 mm²
Sezione di collegamento cavo, flessibile con terminali DIN 46228/4, min.
0.13 mm²
Sezione di collegamento cavo, flessibile, max.
4 mm²
Sezione di collegamento cavo, flessibile, min.
0.13 mm²
Sezione di collegamento cavo, nucleo rigido, max.
4 mm²
Sezione di collegamento cavo, nucleo rigido, min.
0.13 mm²
Sezione di collegamento, semirigida, min.
0.13 mm²
Tipo di collegamento
Collegamento ad innesto
Tolkdorn enligt 60 947-1
A2

Dati dimensionamento secondo CSA

Corrente Gr C (cCSAus)
20 A
Corrente Gr D (cCSAus)
5 A
N° certificato (cCSAus)
154685-1460993
Sezione del conduttore max (cCSAusX)
12 AWG
Sezione del conduttore min (cCSAusX)
26 AWG
Tensione Gr C (cCSAus)
300 V
Tensione Gr D (cCSAus)
600 V

Generalidades

Installation advice
Direct mounting
Number of poles
1
przekrój przyłącza przewodu AWG, min.
AWG 12
Wire connection cross section AWG, max.
AWG 26
Нормы
A norma IEC 60947-7-1

Dati dimensionamento

Sezione di dimensionamento
2.5 mm²
Tensione nominale
500 V
Tensione impulsiva di dim. rispetto al mors. adiacente
500 V
Tensione max. del portamorsetto e del sistema innestabile
690 V
Tensione DC nominale
500 V
Corrente nominale
24 A
Corrente con conduttore max.
24 A
Norme
A norma IEC 60947-7-1
Resistenza di passaggio conforme a IEC 60947-7-x
1.33 mΩ
Tensione impulsiva di dimensionamento
6 kV
Tensione impulsiva di dim. rispetto al mors. adiacente
6 kV
Potenza dissipata secondo IEC 60947-7-x
0.77 W
Grado di lordura
3

UL data hodnocení

Corrente Gr C (cURus)
20 A
Corrente Gr D (cURus)
5 A
Grandezza conduttore Factory wiring max (cURus)
12 AWG
Grandezza conduttore Factory wiring min (cURus)
26 AWG
Grandezza conduttore Field wiring max (cURus)
12 AWG
Grandezza conduttore Field wiring min (cURus)
26 AWG
N° certificato (cURus)
E60693
Tensione Gr C (cURus)
300 V
Tensione Gr D (cURus)
600 V

Classificazioni

ETIM 8.0
EC002848
ETIM 9.0
EC002848
ETIM 10.0
EC002848
ECLASS 14.0
27-25-03-90
ECLASS 15.0
27-25-03-90
