Caratteristiche

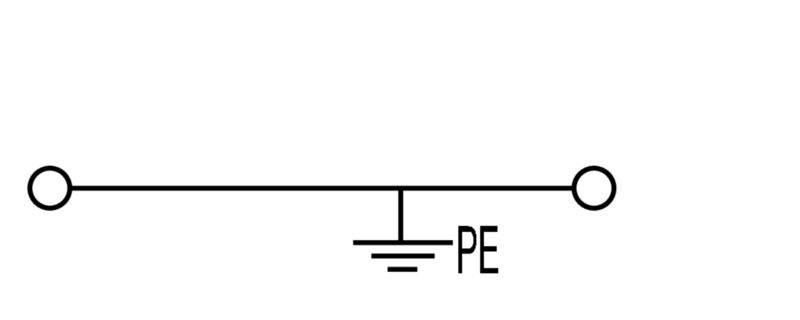

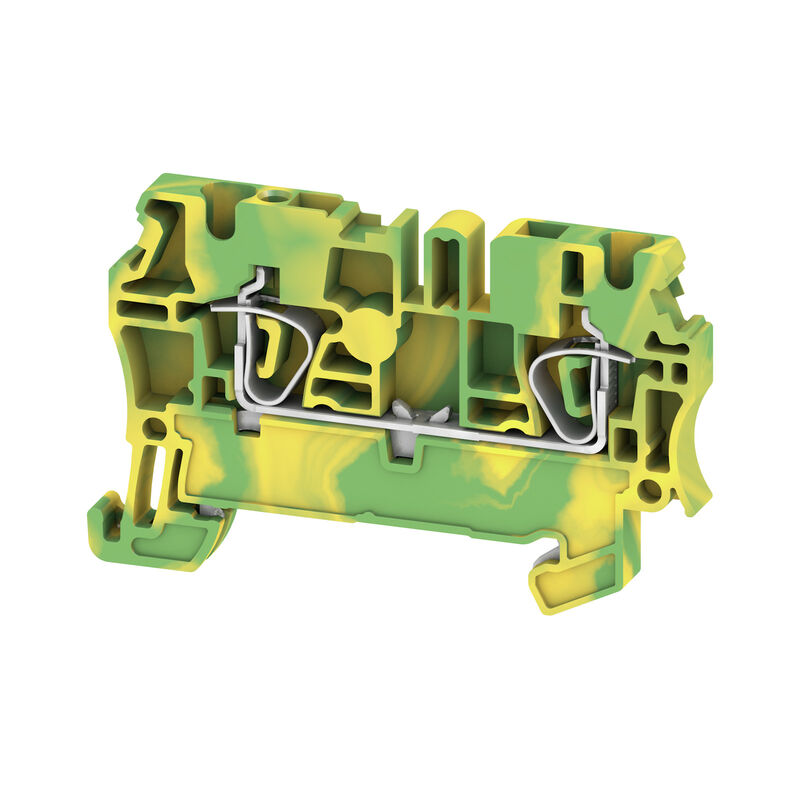

| Versione | Morsetto di terra, Molla autobloccante, 2.5 mm², 300 A (2.5 mm²), Verde/giallo |
| N. d’ordine | 1608640000 |
| Tipo | ZPE 2.5 |
| GTIN (EAN) | 4008190076733 |
| CPZ | 50 Pezzo |
| Profondità | 38,5 mm |
| Profondità (pollici) | 1,516 inch |
| Profondità inclusa guida DIN | 39,5 mm |
| Posizione verticale | 63 mm |
| Altezza (pollici) | 2,48 inch |
| Larghezza | 5,1 mm |
| Larghezza (pollici) | 0,201 inch |
| Peso netto | 11,17 g |
| Temperatura di magazzinaggio | -25 °C...55 °C |
| Campo delle temperature di impiego | For operating temperature range see EC Design Test Certificate / IEC Ex-Certificate of Conformity |
| Temperatura d'esercizio continuo, min. | -50 °C |
| Temperatura d'esercizio continuo, max. | 120 °C |
| Stato conformità RoHS | Conforme senza esenzione |
| REACH SVHC | No SVHC above 0.1 wt% |
| Materiale | Wemid |
| Colori | Verde/giallo |
| Classe d'infiammabilità UL 94 | V-0 |
| N° certificato (ATEX) | DEMKO15ATEX1467U |
| N° certificato (IECEX) | IECEXULD15.0008U |
| Sezione cavo max (ATEX) | 4 mm² |
| Sezione cavo max (IECEX) | 4 mm² |
| Campo delle temperature di impiego | For operating temperature range see EC Design Test Certificate / IEC Ex-Certificate of Conformity |
| Marcatura EN 60079-7 | Ex eb II C Gb |
| Marcatura Ex 2014/34/EU | II 2 G D |
| Versione |
Molla autobloccante
Con collegamento PE aperto da un lato |
| Piastra terminale (necessaria) | Sì |
| Numero di potenziali | 1 |
| Numero di piani | 1 |
| Numero dei punti di serraggio per piano | 2 |
| Piani ponticellati internamente | No |
| Collegamento PE | Sì |
| Guida | TS 35 |
| Funzione PE | Sì |
| Funzione PEN | No |
| Esecuzione a prova di esplosione | Sì |
| Lati aperti | destra |
| Numero di morsetti uguali | 1 |
| Tipo di montaggio | innestabile |
| Tipo di collegamento, ulteriore collegamento | Molla autobloccante |
| Calibro a norma 60 947-1 | A3 |
| Campo di sezioni, max. | 4 mm² |
| Campo di sezioni, min. | 0,05 mm² |
| Dimensione lama | 0,6 x 3,5 mm |
| Direzione di collegamento | in alto |
| Lunghezza di spellatura | 10 mm |
| Numero di collegamenti | 2 |
| Sezione di collegamento cavo AWG, max. | AWG 12 |
| Sezione di collegamento cavo AWG, min. | AWG 30 |
| Sezione di collegamento cavo, flessibile con terminali DIN 46228/1, max. | 2,5 mm² |
| Sezione di collegamento cavo, flessibile con terminali DIN 46228/1, min. | 0,5 mm² |
| Sezione di collegamento cavo, flessibile con terminali DIN 46228/4, max. | 2,5 mm² |
| Sezione di collegamento cavo, flessibile con terminali DIN 46228/4, min. | 0,5 mm² |
| Sezione di collegamento cavo, flessibile, max. | 4 mm² |
| Sezione di collegamento cavo, flessibile, min. | 0,5 mm² |
| Sezione di collegamento cavo, nucleo rigido, max. | 4 mm² |
| Sezione di collegamento cavo, nucleo rigido, min. | 0,5 mm² |
| Sezione di collegamento, semirigida, max. | 4 mm² |
| Sezione di collegamento, semirigida, min. | 0,5 mm² |
| Tipo di collegamento | Molla autobloccante |
| N° certificato (CSA) | 200039-1152892 |
| Sezione cavo max (CSA) | 12 AWG |
| Sezione cavo min (CSA) | 26 AWG |
| Guida | TS 35 |
| Norme | IEC 60947-7-2 |
| Sezione di collegamento cavo AWG, max. | AWG 12 |
| Sezione di collegamento cavo AWG, min. | AWG 30 |
| Corrente temporanea di dimensionamento | 300 A (2.5 mm²) |
| Funzione PEN | No |
| Sezione di dimensionamento | 2,5 mm² |
| Tensione impulsiva di dim. rispetto al mors. adiacente | 800 V |
| Tensione DC nominale | 800 V |
| Norme | IEC 60947-7-2 |
| Resistenza di passaggio conforme a IEC 60947-7-x | 1,33 mΩ |
| Tensione impulsiva di dim. rispetto al mors. adiacente | 8 kV |
| Potenza dissipata secondo IEC 60947-7-x | 0,77 W |
| Grado di lordura | 3 |
| N° certificato (cURus) | E60693 |
| Omologazione/Certificato/Documento di conformità |
[Attestation of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_68577)
[UKCA Ex Attestation of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_253967) [17-AV4BO-0546U](https://mdcop.weidmueller.com/mediadelivery/asset/900_318069) [DNV Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_320351) [Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_36993) [UKCA declaration of conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_284533) [Confirmation of Standards EN 45545-2_2020-10](https://mdcop.weidmueller.com/mediadelivery/asset/900_308425) [IECEx Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_68531) [CB Test Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_89256) [CB Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_89257) [Lloyds Register Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_153719) [CCC Ex Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_178485) [ATEX Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_188842) [UKCA Ex Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_253969) [RINA Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_293477) |
| Dati ingegneristici | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_224805) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1608640000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1608640000) |
| WSCAD Universe | [WSCAD data](https://wscaduniverse.com/part-detail?manufacturerId=88&type=0&partNumber=1608640000&norm=0) |
| Notifica modifica prodotto |
[Product Change Notification ZPE Q1/2022 DE](https://mdcop.weidmueller.com/mediadelivery/asset/900_178202)
[Product Change Notification Q1/2022 EN](https://mdcop.weidmueller.com/mediadelivery/asset/900_178203) |
| Documentazione utente |
[StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149)
[NTI ZDU/ZPE 2.5](https://mdcop.weidmueller.com/mediadelivery/asset/900_188883) [User Manual Z-Series](https://mdcop.weidmueller.com/mediadelivery/asset/900_229215) |
| Cataloghi | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000901 |
| ETIM 7.0 | EC000901 |
| ETIM 8.0 | EC000901 |
| ETIM 9.0 | EC000901 |
| ECLASS 9.0 | 27-14-11-41 |
| ECLASS 9.1 | 27-14-11-41 |
| ECLASS 10.0 | 27-14-11-41 |
| ECLASS 11.0 | 27-14-11-41 |
| ECLASS 12.0 | 27-14-11-41 |
| ECLASS 13.0 | 27-25-01-03 |
| ECLASS 14.0 | 27-25-01-03 |
| Omologazioni |                 |
| ROHS | Conforme |
| UL File Number Search | [Sito web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html) |
| N° certificato (cURus) | E60693 |
| N° certificato (cURusEX) | E184763 |
