Caratteristiche

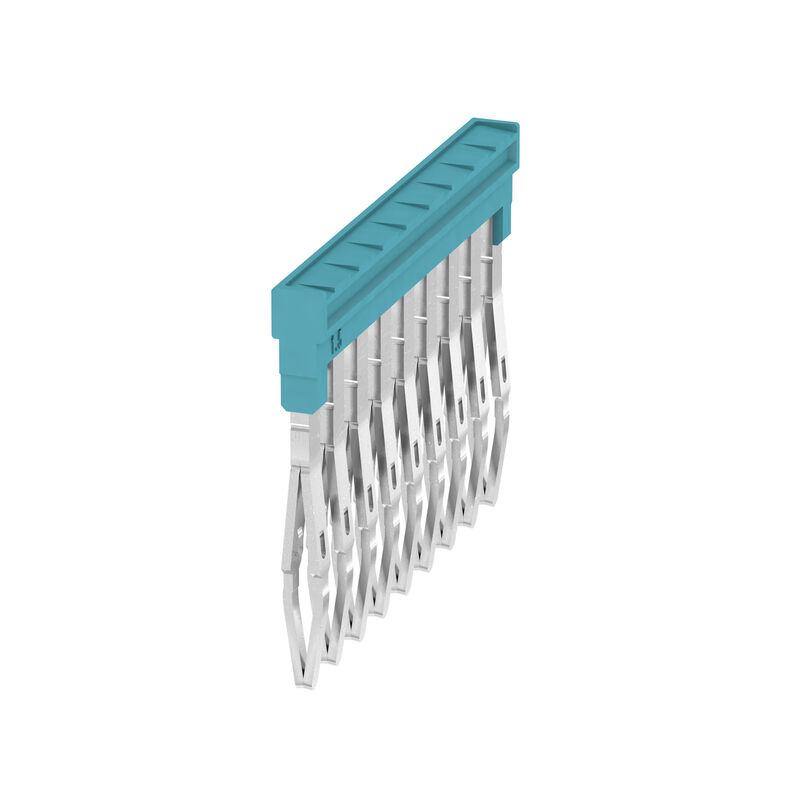

| Versione | Collegamento trasversale (Morsetto), innestato, blu, 17.5 A, Numero di poli: 9, Passo in mm (P): 3.50, Isolato: Sì, Larghezza: 30 mm |
| N. d’ordine | 1985660000 |
| Tipo | ZQV 1.5N/9 BL |
| GTIN (EAN) | 4050118370478 |
| CPZ | 20 Pezzo |
| Profondità | 21,9 mm |
| Profondità (pollici) | 0,862 inch |
| Posizione verticale | 2,8 mm |
| Altezza (pollici) | 0,11 inch |
| Larghezza | 30 mm |
| Larghezza (pollici) | 1,181 inch |
| Peso netto | 2,838 g |
| Temperatura di magazzinaggio | -25 °C...55 °C |
| Temperatura d'esercizio continuo, min. | -60 °C |
| Temperatura d'esercizio continuo, max. | 130 °C |
| Stato conformità RoHS | Conforme senza esenzione |
| REACH SVHC | No SVHC above 0.1 wt% |
| Materiale | Wemid |
| Colori | blu |
| Classe d'infiammabilità UL 94 | V-0 |
| Esecuzione a prova di esplosione | Sì |
| Tipo di fissaggio | innestato |
| Corrente di dimensionamento multipolare | 17,5 A |
| Passo in mm (P) | 3,5 mm |
| Numero di poli | 9 |
| Tensione nominale | 400 V |
| Corrente nominale | 17,5 A |
| Informazioni sul prodotto | Per motivi di stabilità e temperatura, è possibile rompere unicamente il 60% degli elementi di contatto L'utilizzo di collegamenti trasversali riduce la tensione di dimensionamento a 400 VL'utilizzo di collegamenti trasversali tagliati con bordi di taglio neutri permette di ridurre la tensione a 25 V |
| Omologazione/Certificato/Documento di conformità | [Confirmation of Standards EN 45545-2_2020-10](https://mdcop.weidmueller.com/mediadelivery/asset/900_308425) |
| Dati ingegneristici | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_45533) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1985660000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1985660000) |
| WSCAD Universe | [WSCAD data](https://wscaduniverse.com/part-detail?manufacturerId=88&type=0&partNumber=1985660000&norm=0) |
| Documentazione utente |
[2434520000_BED-ANL.ZQV_A_REIHE.pdf](https://mdcop.weidmueller.com/mediadelivery/asset/900_35337)
[StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149) [User Manual ZQV 2.5](https://mdcop.weidmueller.com/mediadelivery/asset/900_229217) |
| Cataloghi | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000489 |
| ETIM 7.0 | EC000489 |
| ETIM 8.0 | EC000489 |
| ETIM 9.0 | EC000489 |
| ECLASS 9.0 | 27-14-11-40 |
| ECLASS 9.1 | 27-14-11-40 |
| ECLASS 10.0 | 27-14-11-40 |
| ECLASS 11.0 | 27-14-11-40 |
| ECLASS 12.0 | 27-14-11-40 |
| ECLASS 13.0 | 27-25-03-03 |
| ECLASS 14.0 | 27-25-03-03 |
| ROHS | Conforme |
