ZQV 2.5N/5 RD

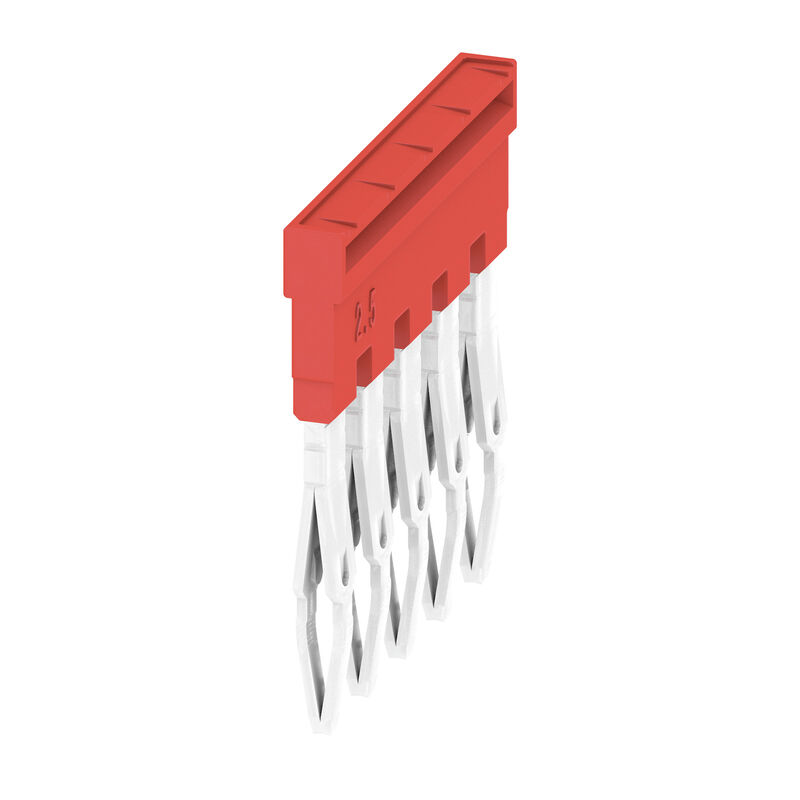

Obrázek výrobku

ZQV 2.5N/5 RD

Cross-connector (terminal), Plugged, red, 24 A, Number of poles: 5, Pitch in mm (P): 5.10, Insulated: Yes, Width: 23.2 mm

Produkt-ID 2108710000
Ladda ner datablad Teknisk support Nedladdningar av produkter
Är tillbehör till 432 Använda produkter 465
Сертификаты General ordering data Размеры и массы Teploty Shoda produktu s prostředím Materialdata 추가 기술 데이터 Mått 일반 등급 데이터 Important note Klasyfikacje

Сертификаты

ROHS
Соответствовать

General ordering data

Verze
Cross-connector (terminal), Plugged, red, 24 A, Number of poles: 5, Pitch in mm (P): 5.10, Insulated: Yes, Width: 23.2 mm
Číslo objednávky
2108710000
Typ
ZQV 2.5N/5 RD
GTIN (EAN)
4050118448511
CPZ
20 items

Размеры и массы

Hloubka
24,7 mm
Depth (inches)
0,972 inch
Výška
2,8 mm
Wysokość (cale)
0,11 inch
Šířka
23,2 mm
Byggbredd (tum)
0,913 inch
Nettovikt
2,86 g

Teploty

Skladovací teplota
-25 °C...55 °C
Okolní teplota
-5 °C…40 °C
Varaktig driftstemperatur, min.
-60 °C
Varaktig driftstemperatur, max.
130 °C

Shoda produktu s prostředím

RoHS Compliance Status
V souladu bez výjimky
REACH SVHC
Нет SVHC выше 0,1 wt%

Materialdata

Materiale di base
Wemid
Colori
röd
Classe d'infiammabilità UL 94
V-0

추가 기술 데이터

Esecuzione a prova di esplosione
예
Tipo di fissaggio
wtykany
Tipo di montaggio
Непосредственный монтаж

Mått

Passo in mm (P)
5,1 mm

일반

Number of poles
5

등급 데이터

Tensione nominale
400 V
Corrente nominale
24 A

Important note

Produkthinweis
Z důvodu stability a teploty je možné vylomit pouze 60 % kontaktních prvků Použití křížových konektorů snižuje jmenovité napětí na 400 VNapětí se snížilo na 25 V, pokud jsou použity křížové spoje s prázdnými řeznými hranami

Klasyfikacje

ETIM 8.0
EC000489
ETIM 9.0
EC000489
ETIM 10.0
EC000489
ECLASS 14.0
27-25-03-03
ECLASS 15.0
27-25-03-03
