Caratteristiche

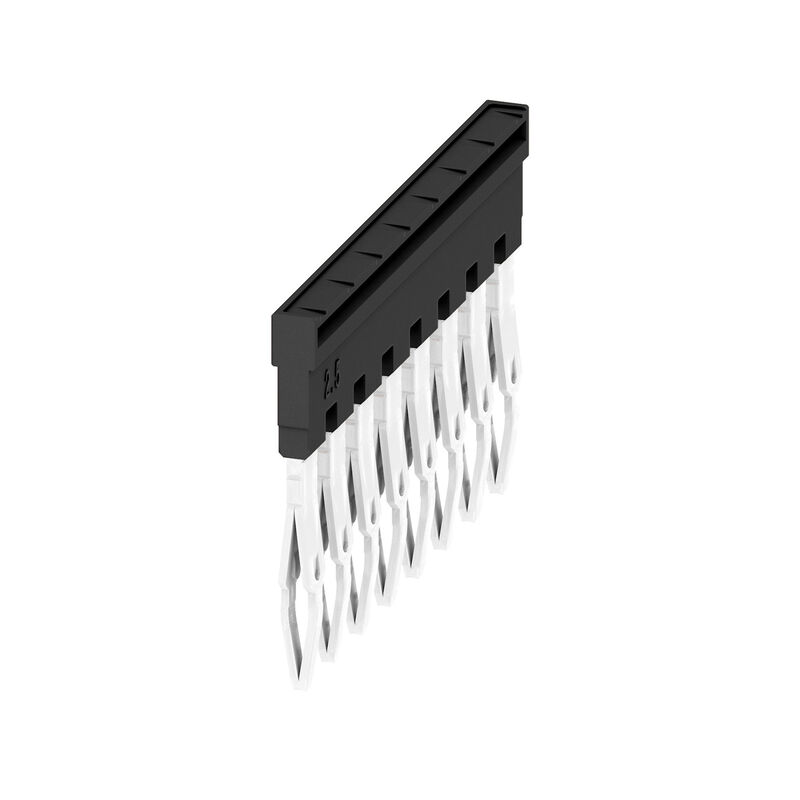

| Versione | Collegamento trasversale (Morsetto), innestato, nero, 24 A, Numero di poli: 8, Passo in mm (P): 5.10, Isolato: Sì, Larghezza: 38.5 mm |
| N. d’ordine | 2831730000 |
| Tipo | ZQV 2.5N/8 BK |
| GTIN (EAN) | 4064675416968 |
| CPZ | 20 Pezzo |
| Profondità | 24,7 mm |
| Profondità (pollici) | 0,972 inch |
| Posizione verticale | 2,8 mm |
| Altezza (pollici) | 0,11 inch |
| Larghezza | 38,5 mm |
| Larghezza (pollici) | 1,516 inch |
| Peso netto | 4,76 g |
| Temperatura di magazzinaggio | -25 °C...55 °C |
| Temperatura d'esercizio | -60 °C...130 °C |
| Temperatura d'esercizio continuo, min. | -60 °C |
| Temperatura d'esercizio continuo, max. | 130 °C |
| Stato conformità RoHS | Conforme senza esenzione |
| REACH SVHC | No SVHC above 0.1 wt% |
| Materiale | Wemid |
| Colori | nero |
| Classe d'infiammabilità UL 94 | V-0 |
| Esecuzione a prova di esplosione | Sì |
| Tipo di fissaggio | innestato |
| Tipo di montaggio | Montaggio diretto |
| Corrente di dimensionamento multipolare | 24 A |
| Tipo | Collegamento trasversale |
| Passo in mm (P) | 5,1 mm |
| Numero di poli | 8 |
| Tensione nominale | 400 V |
| Corrente nominale | 24 A |
| Informazioni sul prodotto | Per motivi di stabilità e temperatura, è possibile rompere unicamente il 60% degli elementi di contatto L'utilizzo di collegamenti trasversali riduce la tensione di dimensionamento a 400 VL'utilizzo di collegamenti trasversali tagliati con bordi di taglio neutri permette di ridurre la tensione a 25 V |
| Omologazione/Certificato/Documento di conformità | [Confirmation of Standards EN 45545-2_2020-10](https://mdcop.weidmueller.com/mediadelivery/asset/900_308425) |
| Dati ingegneristici | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_274690) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.2831730000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2831730000) |
| WSCAD Universe | [WSCAD data](https://wscaduniverse.com/part-detail?manufacturerId=88&type=0&partNumber=2831730000&norm=0) |
| Cataloghi | [Catalogues in PDF-format](https://www.weidmueller.com/int/service/technical_product_catalogues.jsp) |
| ETIM 6.0 | EC000489 |
| ETIM 7.0 | EC000489 |
| ETIM 8.0 | EC000489 |
| ETIM 9.0 | EC000489 |
| ECLASS 9.0 | 27-14-11-40 |
| ECLASS 9.1 | 27-14-11-40 |
| ECLASS 10.0 | 27-14-11-40 |
| ECLASS 11.0 | 27-14-11-40 |
| ECLASS 12.0 | 27-14-11-40 |
| ECLASS 13.0 | 27-25-03-03 |
| ECLASS 14.0 | 27-25-03-03 |
| ROHS | Conforme |
