Caratteristiche

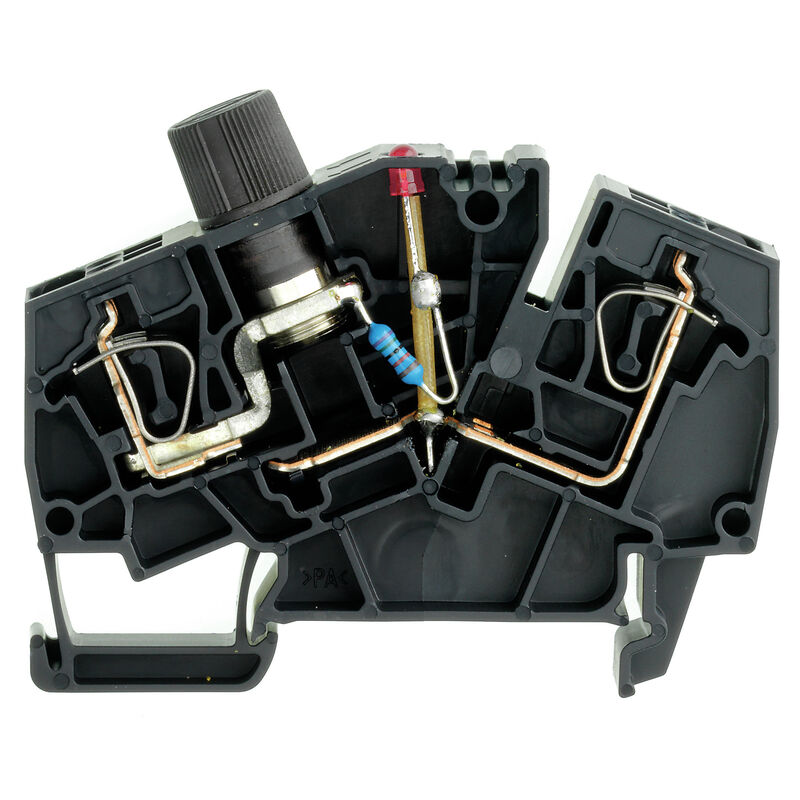

| Versione | Serie Z, Morsetto componibile portafusibile, Sezione di dimensionamento: 2.5 mm², Molla autobloccante, nero, Montaggio diretto |
| N. d’ordine | 1867420000 |
| Tipo | ZSI 2.5-2/2X2AN/G20/LD3 |
| GTIN (EAN) | 4032248438754 |
| CPZ | 20 Pezzo |
| Profondità | 55 mm |
| Profondità (pollici) | 2,165 inch |
| Profondità inclusa guida DIN | 55,5 mm |
| Posizione verticale | 68 mm |
| Altezza (pollici) | 2,677 inch |
| Larghezza | 12,2 mm |
| Larghezza (pollici) | 0,48 inch |
| Peso netto | 24,728 g |
| Temperatura di magazzinaggio | -25 °C...55 °C |
| Temperatura d'esercizio continuo, min. | -50 °C |
| Temperatura d'esercizio continuo, max. | 120 °C |
| Stato conformità RoHS | Conforme con esenzione |
| Esenzione RoHS (se applicabile/nota) | 7cI |
| REACH SVHC | No SVHC above 0.1 wt% |
| Materiale | Wemid |
| Colori | nero |
| Classe d'infiammabilità UL 94 | V-0 |
| Versione |
Molla autobloccante
Elemento fusibile con LED per connettore trasversale ad innesto aperto da un lato |
| Piastra terminale (necessaria) | Sì |
| Numero di potenziali | 1 |
| Numero di piani | 1 |
| Numero dei punti di serraggio per piano | 2 |
| Numero di potenziali per piano | 1 |
| Piani ponticellati internamente | No |
| Collegamento PE | No |
| Guida | TS 35 |
| Funzione N | No |
| Funzione PE | No |
| Funzione PEN | No |
| Istruzioni di montaggio | Montaggio diretto |
| Tipo di montaggio | innestabile |
| Campo di serraggio, altro collegamento, max. | 4 mm² |
| Campo di serraggio, altro collegamento, min. | 0,5 mm² |
| Dimensione lama, ulteriore collegamento | 0,6 x 3,5 mm |
| Direzione di collegamento | obliquo |
| Lunghezza di spellatura, ulteriore collegamento | 10 mm |
| Numero di collegamenti, ulteriore collegamento | 2 |
| Sezione di collegamento cavo AWG, ulteriore collegamento, max. | AWG 12 |
| Sezione di collegamento cavo AWG, ulteriore collegamento, min. | AWG 26 |
| Sezione di collegamento cavo flessibile con terminale DIN 46228/1, altro collegamento, max. | 2,5 mm² |
| Sezione di collegamento cavo flessibile con terminale DIN 46228/1, altro collegamento, min. | 0,5 mm² |
| Sezione di collegamento cavo flessibile, altro collegamento, max. | 4 mm² |
| Sezione di collegamento cavo flessibile, altro collegamento, min. | 0,5 mm² |
| Sezione di collegamento cavo rigido, altro collegamento, max. | 4 mm² |
| Sezione di collegamento cavo rigido, altro collegamento, min. | 0,5 mm² |
| Sezione di dimensionamento, altro collegamento | 2,5 mm² |
| Tipo di collegamento, ulteriore collegamento | Molla autobloccante |
| Calibro a norma 60 947-1 | A3 |
| Campo di sezioni, max. | 4 mm² |
| Campo di sezioni, min. | 0,13 mm² |
| Dimensione lama | 0,6 x 3,5 mm |
| Direzione di collegamento | obliquo |
| Lunghezza di spellatura | 10 mm |
| Numero di collegamenti | 2 |
| Sezione di collegamento cavo AWG, max. | AWG 12 |
| Sezione di collegamento cavo AWG, min. | AWG 26 |
| Sezione di collegamento cavo, flessibile con terminali DIN 46228/1, max. | 2,5 mm² |
| Sezione di collegamento cavo, flessibile con terminali DIN 46228/1, min. | 0,5 mm² |
| Sezione di collegamento cavo, flessibile con terminali DIN 46228/4, max. | 2,5 mm² |
| Sezione di collegamento cavo, flessibile con terminali DIN 46228/4, min. | 0,5 mm² |
| Sezione di collegamento cavo, flessibile, max. | 4 mm² |
| Sezione di collegamento cavo, flessibile, min. | 0,5 mm² |
| Sezione di collegamento cavo, nucleo rigido, max. | 4 mm² |
| Sezione di collegamento cavo, nucleo rigido, min. | 0,5 mm² |
| Sezione di collegamento, semirigida, max. | 4 mm² |
| Sezione di collegamento, semirigida, min. | 0,5 mm² |
| Tipo di collegamento | Molla autobloccante |
| Tipo di collegamento 2 | Molla autobloccante |
| N° certificato (CSA) | 200039-1152892 |
| Sezione cavo max (CSA) | 12 AWG |
| Sezione cavo min (CSA) | 26 AWG |
| Sfalsamento TS 35 | 39 mm |
| Tipo di tensione per l'indicatore | AC/DC |
| Indicazione | Lampada al neon |
| Inserto portafusibile | G-Si. 5 x 20 |
| Portafusibile (portainserto) | avvitabile |
| Potenza dissipata per protezione da sovraccarichi e cortocircuiti per un montaggio a gruppo collegato | 1,6 W a 6,3 A a 41°C |
| Potenza dissipata per protezione da sovraccarichi e cortocircuiti per un montaggio singolo | 2,5 W a 6,3 A a 39°C |
| Tensione d'esercizio max. | 150 V |
| Tipo di tensione per l'indicatore | AC/DC |
| Guida | TS 35 |
| Istruzioni di montaggio | Montaggio diretto |
| Norme | IEC 60947-7-3 |
| Sezione di collegamento cavo AWG, max. | AWG 12 |
| Sezione di collegamento cavo AWG, min. | AWG 26 |
| Sezione di dimensionamento | 2,5 mm² |
| Tensione nominale | 150 V |
| Tensione impulsiva di dim. rispetto al mors. adiacente | 500 V |
| Tensione DC nominale | 150 V |
| Corrente nominale | 10 A |
| Corrente con conduttore max. | 10 A |
| Norme | IEC 60947-7-3 |
| Resistenza di passaggio conforme a IEC 60947-7-x | 1,33 mΩ |
| Tensione impulsiva di dimensionamento | 4 kV |
| Potenza dissipata secondo IEC 60947-7-x | 0,77 W |
| Grado di lordura | 3 |
| Corrente Gr C (cURus) | 10 A |
| Corrente Gr D (cURus) | 5 A |
| Grandezza conduttore Factory wiring max (cURus) | 12 AWG |
| Grandezza conduttore Factory wiring min (cURus) | 26 AWG |
| Grandezza conduttore Field wiring max (cURus) | 12 AWG |
| Grandezza conduttore Field wiring min (cURus) | 26 AWG |
| N° certificato (cURus) | E60693 |
| Tensione Gr C (cURus) | 300 V |
| Tensione Gr D (cURus) | 600 V |
| Informazioni sul prodotto | La tensione dipende dall’elemento di fusibile selezionato o dalla spia selezionata |
| Omologazione/Certificato/Documento di conformità |
[CB Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_312356)
[CB Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_312357) [CB Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_312358) [Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_36776) [UKCA declaration of conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_284534) |
| Dati ingegneristici | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_224889) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1867420000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1867420000) |
| WSCAD Universe | [WSCAD data](https://wscaduniverse.com/part-detail?manufacturerId=88&type=0&partNumber=1867420000&norm=0) |
| Documentazione utente | [StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149) |
| Cataloghi | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000899 |
| ETIM 7.0 | EC000899 |
| ETIM 8.0 | EC000899 |
| ETIM 9.0 | EC000899 |
| ECLASS 9.0 | 27-14-11-16 |
| ECLASS 9.1 | 27-14-11-16 |
| ECLASS 10.0 | 27-14-11-16 |
| ECLASS 11.0 | 27-14-11-16 |
| ECLASS 12.0 | 27-14-11-16 |
| ECLASS 13.0 | 27-25-01-13 |
| ECLASS 14.0 | 27-25-01-13 |
| Omologazioni |     |
| ROHS | Conforme |
| UL File Number Search | [Sito web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html) |
| N° certificato (cURus) | E60693 |
