Caratteristiche
| Versione | Serie Z, Morsetto componibile portafusibile, Sezione di dimensionamento: 2.5 mm², Molla autobloccante |
| N. d’ordine | 1082370000 |

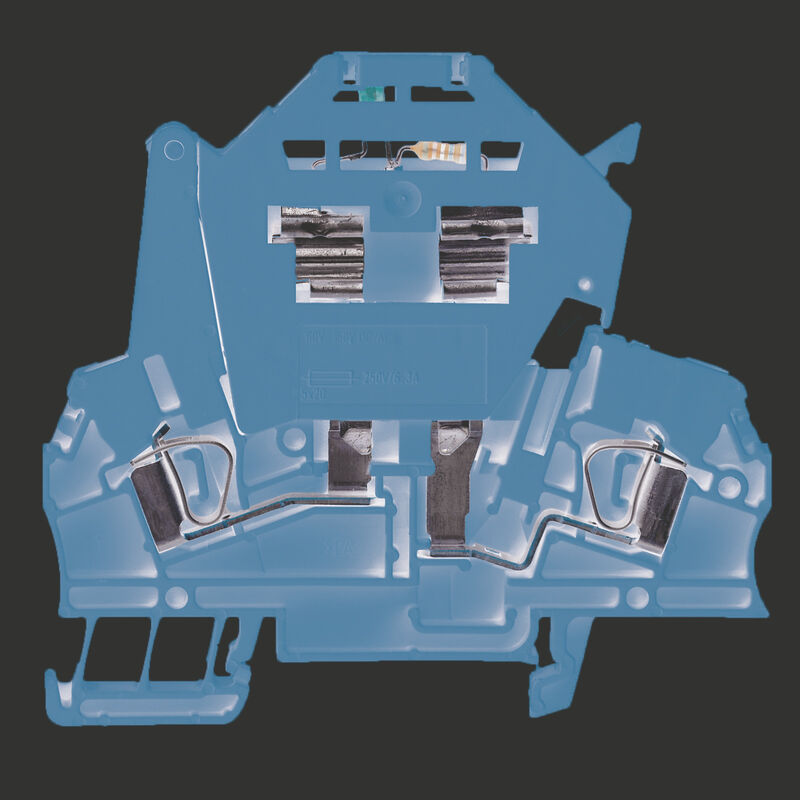

| Tipo | ZSI 2.5/LD 60AC OR |
| GTIN (EAN) | 4032248881000 |
| CPZ | 50 Pezzo |
| Profondità | 73 mm |
| Profondità (pollici) | 2,874 inch |
| Profondità inclusa guida DIN | 74 mm |
| Posizione verticale | 79,5 mm |
| Altezza (pollici) | 3,13 inch |
| Larghezza | 7,9 mm |
| Larghezza (pollici) | 0,311 inch |
| Peso netto | 18,691 g |
| Temperatura di magazzinaggio | -25 °C...55 °C |
| Temperatura d'esercizio continuo, min. | -50 °C |
| Temperatura d'esercizio continuo, max. | 120 °C |
| Stato conformità RoHS | Conforme con esenzione |
| Esenzione RoHS (se applicabile/nota) | 7cI |
| REACH SVHC | No SVHC above 0.1 wt% |
| Materiale | Wemid |
| Colori | arancione |
| Classe d'infiammabilità UL 94 | V-0 |
| Versione |
Molla autobloccante
Elemento fusibile con LED per connettore trasversale ad innesto aperto da un lato |
| Piastra terminale (necessaria) | Sì |
| Numero di potenziali | 1 |
| Numero di piani | 1 |
| Numero dei punti di serraggio per piano | 2 |
| Numero di potenziali per piano | 1 |
| Piani ponticellati internamente | No |
| Collegamento PE | No |
| Guida | TS 35 |
| Funzione N | No |
| Funzione PE | No |
| Funzione PEN | No |
| Tipo di montaggio | innestabile |
| Direzione di collegamento | in alto |
| Tipo di collegamento, ulteriore collegamento | Molla autobloccante |
| Campo di sezioni, max. | 4 mm² |
| Campo di sezioni, min. | 0,13 mm² |
| Direzione di collegamento | in alto |
| Lunghezza di spellatura | 10 mm |
| Numero di collegamenti | 2 |
| Sezione di collegamento cavo AWG, max. | AWG 12 |
| Sezione di collegamento cavo AWG, min. | AWG 30 |
| Sezione di collegamento cavo, flessibile con terminali DIN 46228/1, max. | 2,5 mm² |
| Sezione di collegamento cavo, flessibile, max. | 4 mm² |
| Sezione di collegamento cavo, flessibile, min. | 0,5 mm² |
| Sezione di collegamento cavo, nucleo rigido, max. | 4 mm² |
| Sezione di collegamento cavo, nucleo rigido, min. | 0,5 mm² |
| Sezione di collegamento, semirigida, max. | 4 mm² |
| Sezione di collegamento, semirigida, min. | 0,5 mm² |
| Tipo di collegamento | Molla autobloccante |
| Tipo di collegamento 2 | Molla autobloccante |
| Tipo di tensione per l'indicatore | AC/DC |
| Inserto portafusibile | G-Si. 5 x 20 |
| Portafusibile (portainserto) | orientabile |
| Potenza dissipata per la sola protezione da cortocircuiti per un montaggio a gruppo collegato | 2,5 W a 6,3 A a 55°C |
| Potenza dissipata per la sola protezione da cortocircuiti per un montaggio singolo | 4,0 W a 6,3 A a 52°C |
| Potenza dissipata per protezione da sovraccarichi e cortocircuiti per un montaggio a gruppo collegato | 1,6 W a 6,3 A a 41°C |
| Potenza dissipata per protezione da sovraccarichi e cortocircuiti per un montaggio singolo | 2,5 W a 2,5 A a 27°C |
| Tensione d'esercizio max. | 60 V |
| Tipo di tensione per l'indicatore | AC/DC |
| Guida | TS 35 |
| Norme | IEC 60947-7-3 |
| Sezione di collegamento cavo AWG, max. | AWG 12 |
| Sezione di collegamento cavo AWG, min. | AWG 30 |
| Sezione di dimensionamento | 2,5 mm² |
| Tensione nominale | 60 V |
| Tensione impulsiva di dim. rispetto al mors. adiacente | 500 V |
| Tensione DC nominale | 60 V |
| Corrente nominale | 6,3 A |
| Corrente con conduttore max. | 6,3 A |
| Norme | IEC 60947-7-3 |
| Resistenza di passaggio conforme a IEC 60947-7-x | 1,33 mΩ |
| Potenza dissipata secondo IEC 60947-7-x | 0,77 W |
| Informazioni sul prodotto | La tensione dipende dall’elemento di fusibile selezionato o dalla spia selezionata |
| Titolo dell'immagine 02 | Illustrazione del prodotto |
| Disegno legenda-02 | Come da figura |
| Omologazione/Certificato/Documento di conformità |
[CB Test Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_89253)
[CB Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_89255) [RINA Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_293477) [CB Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_312356) [CB Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_312357) [CB Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_312358) [Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_36916) [UKCA declaration of conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_284534) |
| Dati ingegneristici | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_224721) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1082370000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1082370000) |
| WSCAD Universe | [WSCAD data](https://wscaduniverse.com/part-detail?manufacturerId=88&type=0&partNumber=1082370000&norm=0) |
| Documentazione utente |
[Beipackzettel_SAKS_GL_LD.pdf](https://mdcop.weidmueller.com/mediadelivery/asset/900_35558)
[StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149) [User Manual Z-Series](https://mdcop.weidmueller.com/mediadelivery/asset/900_229215) |
| Cataloghi | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000899 |
| ETIM 7.0 | EC000899 |
| ETIM 8.0 | EC000899 |
| ETIM 9.0 | EC000899 |
| ECLASS 9.0 | 27-14-11-16 |
| ECLASS 9.1 | 27-14-11-16 |
| ECLASS 10.0 | 27-14-11-16 |
| ECLASS 11.0 | 27-14-11-16 |
| ECLASS 12.0 | 27-14-11-16 |
| ECLASS 13.0 | 27-25-01-13 |
| ECLASS 14.0 | 27-25-01-13 |
| Omologazioni |   |
| ROHS | Conforme |
